ÉTAPE 12 DE L'INSTALLATION
Mise en place de la monture de porte
Veuillez suivre les instructions qui s'appliquent à
votre type de porte ainsi qu'illustré ci-dessous ou à
la page 21.
Afin d'éviter d'endommager les portes en acier, aluminium,
fibre de verre ou à panneaux vitrés, renforcez toujours
l'intérieur de la porte à la fois verticalement et horizontalement
en utilisant une cornière en fer.
Une patte horizontale doit toujours être assez longue pour être attachée à deux supports verticaux. Une patte
verticale doit couvrir la hauteur du panneau supérieur.
Le diagramme ci-dessous illustre l'utilisation d'un morceau de cornière en fer en guise de patte horizontale. Pour ce
qui est de la patte verticale, deux morceaux de cornières en fer sont utilisés pour créer un support en U.

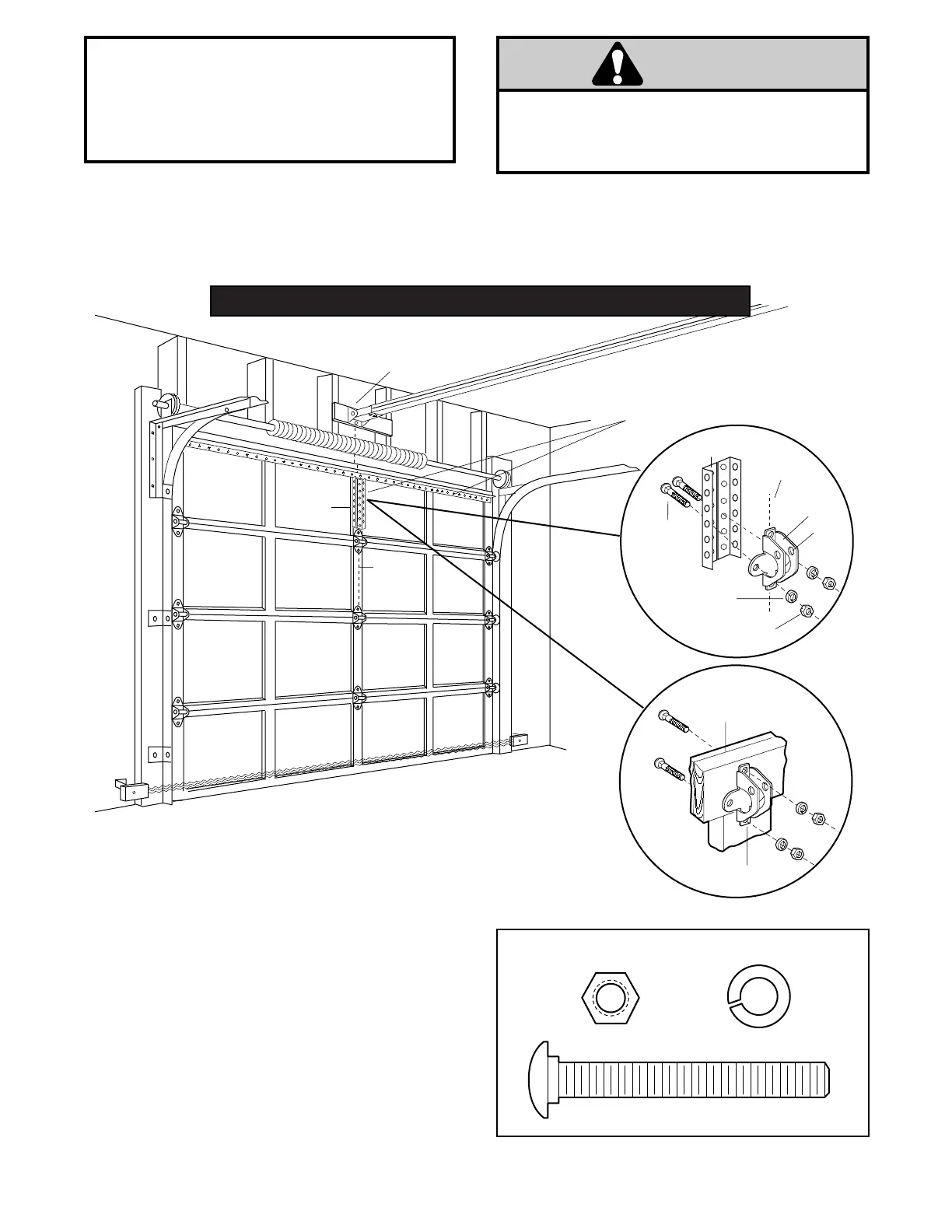

• Centrez la monture de porte sur le guide vertical marqué
auparavant et utilisé pour l'installation du support
d'en-tête. Il convient de noter le positionnement correct de
« UP » (vers le haut), comme estampillé à l’intérieur du
support.
• Placez la monture sur la face de la porte et selon les limites
suivantes:
A) Le côté supérieur de la monture doit être placé entre 2-4"
au-dessous du bord supérieur de la porte.
B) Le bord supérieur de la monture doit être placé au-
dessous de tout support structural de part et d'autre du
sommet de la porte.
• Marquez et percez des trous de fixation de 5/16" à gauche et
à droite. Fixez la monture comme indiqué dans la figure 1 si
un renfort vertical est disponible.
Si l’installation particulière ne nécessite pas de renforcement
vertical mais nécessite effectivement des trous de fixation en
haut et en bas pour le support de porte, fixer de la manière
illustrée à la figure 2.
20
Guide
vertical
Position
de support
de porte
Support
d'en-tête
Un renfort horizontal et vertical est
nécessaire pour les portes de garage
ultra légères (fibre de verre, aluminium,
fer, portes avec panneaux vitrés, etc.).
Monture de
porte
Bord intérieur
de la porte
ou planche de renfort
Monture
de porte
Écrou de
5/16"-18
Boulon de
chariot de
5/16"-18x2-1/2"
Rondelle de
blocage de
5/16"
Guide
vertical
Renfort
vertical
UP
