Raynor COMMANDER 2000RGD - Fixation du Rail Sur Le Moteur; Installation du Chariot

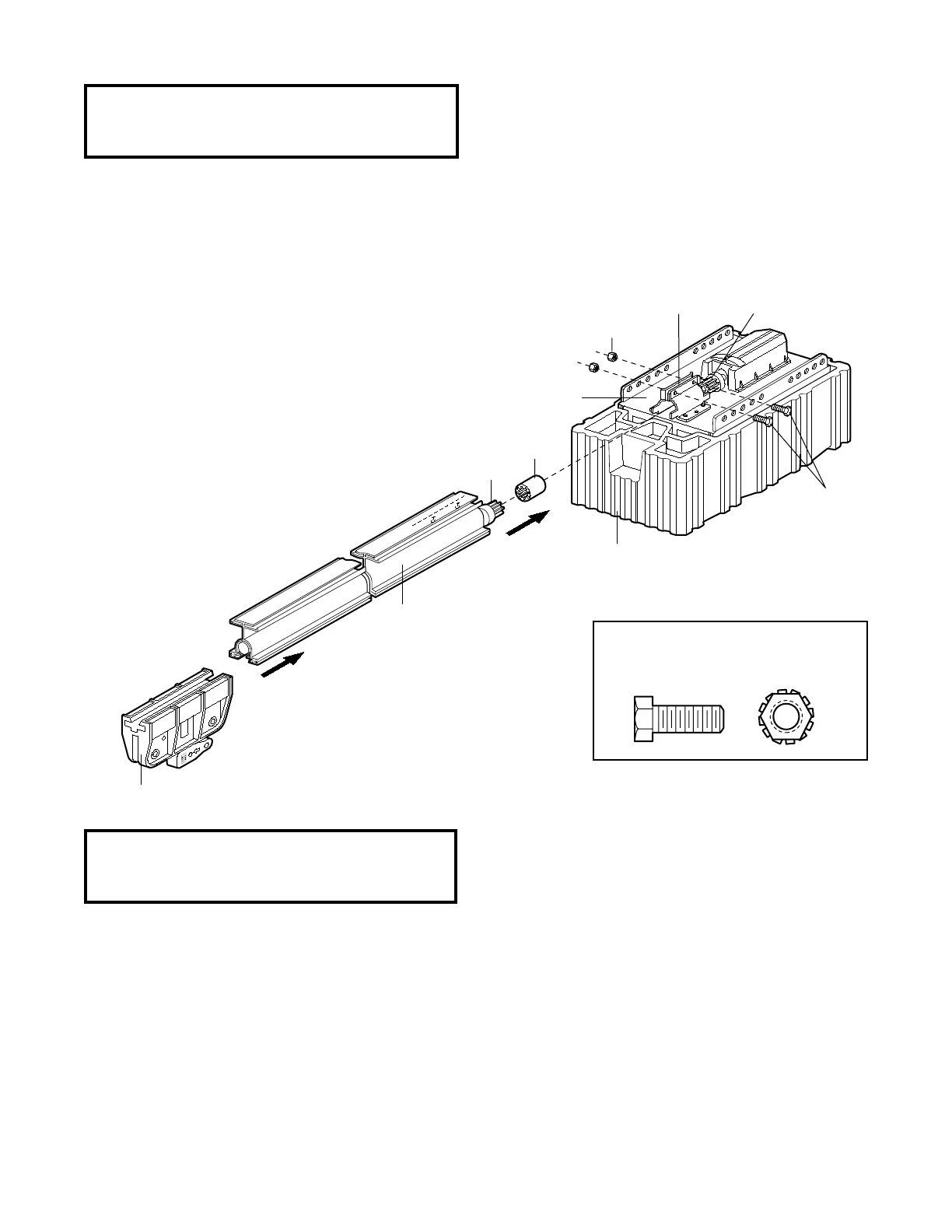

ÉTAPE 1 DU MONTAGE
Fixation du rail sur le moteur
6
Pignon
de rail
Unité de rail
Chariot
Coupleur
Support d'unité de
rail/moteur
Écrous de blocage
1/4"-20
Pignon d'unité
de moteur
Chassis de
l'ouvre-porte
Mousse d'emballage
Vis hex de
1/4"-20x5/8"
ÉTAPE 2 DU MONTAGE
Installation du chariot
Comme illustré ci-dessus, glissez le chariot par dessus le
bas du rail jusqu'à ce qu'il soit fixé solidement en
position. Assurez-vous qu'il est installé dans le bon
sens: le bras de détachement du chariot doit être
horizontal (position verrouillée), et la flèche doit pointer
en direction opposée de l'unité de moteur.
Partie montage: pages 6 - 7
Écrou de blocage
de 1/4" - 20
Vis hex de
1/4" - 20 x 5/8"
Matériel illustré en taille réelle
• Travaillez sur une surface plane, alignez l'unité de rail
avec l'unité de moteur ainsi qu'indiqué.
• Glissez le coupleur sur le pignon du rail.
• Glissez le rail à travers le support de l'unité de moteur
jusqu'à ce que le coupleur soit connecté complètement
sur le pignon de l'unité de moteur.
• Alignez les deux orifices de vis du rail avec ceux du
support de l'unité de moteur. Insérez deux vis hex de
1/4"-20x5/8" et leurs écrous de vérrouillage. Serrez à
fond avec une clé à douille de 7/16".
REMARQUE: Afin de faciliter le montage et
l'installation, remettez la mousse d'emballage autour
du moteur. Enlevez-la après 1'etape 5 du processus
d'installation.
