Vis à pas lent de
5/16"-9x1-5/8"
Point mort haut
(de la porte de garage)
Ligne
centrale
verticale
Mur
d'en-tête
Porte de
garage
HAUT
MONTAGE MURAL UNIQUEMENT
Trous de
montage mural
Trous de montage
mural optionnels
Le trou destiné au clou est à utiliser
uniquement pour le positionnement.
Vous devez utiliser des vis à pas lent
pour monter le support d'en-tête.
UP
CEILING MOUNT ONLY
Ressort
de porte
Support
d'en-tête
Support
structural
de 2"x4"
Ligne
centrale
verticale
10
Vous pouvez attacher le support d'en-tête soit au mur
situé au-dessus de la porte du garage, soit au plafond.
Suivez les instructions qui sont le mieux adaptées à
vos besoins particuliers.

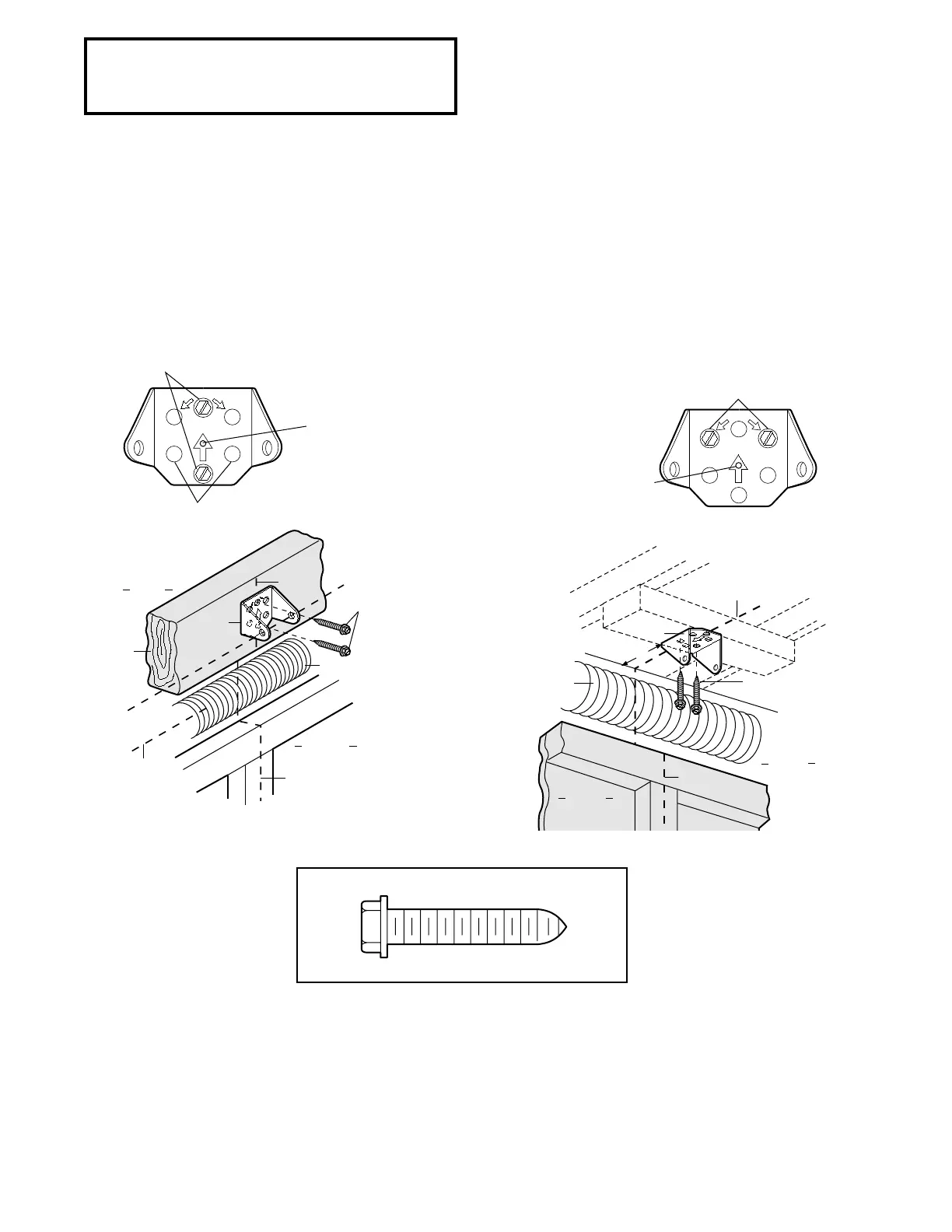

Fixation du support d'en-tête au mur
• Centrez le support sur la ligne de guidage verticale en
alignant l'extrémité inférieure du support sur la ligne
horizontale comme indiqué (la flèche pointant vers
le plafond).
• Marquez l'un quelconque des ensemble de trous de
support (n'utilisez pas les trous destinés au montage sur
plafond). Percez des trous pilotes de 3/16" et serrez le
support solidement sur un support structural en utilisant
le matériel fourni.
• Étendre la ligne de guidage verticale sur le plafond
d'après la manière indiquée.
• Centrez le support sur la marque verticale, à un
maximum de 6" du mur. Assurez-vous que la flèche
pointe vers le mur. Le support peut être monté en
alignement contre le plafond lorsque le jeu est
minimum.
• Marquez les trous destinés à un montage mural
uniquement. Percez des trous pilotes de 3/16" et serrez
solidement le support sur un support structural en
utilisant le matériel fourni.
Fixation du support d'en-tête au plafond
ÉTAPE 2 DE L'INSTALLATION
Installation du support d'en-tête
pour le positionnement. Vous
pour monter le support d'en-tête.
