RCF QPS 9600 - Pannello Frontale

19
ITALIANO

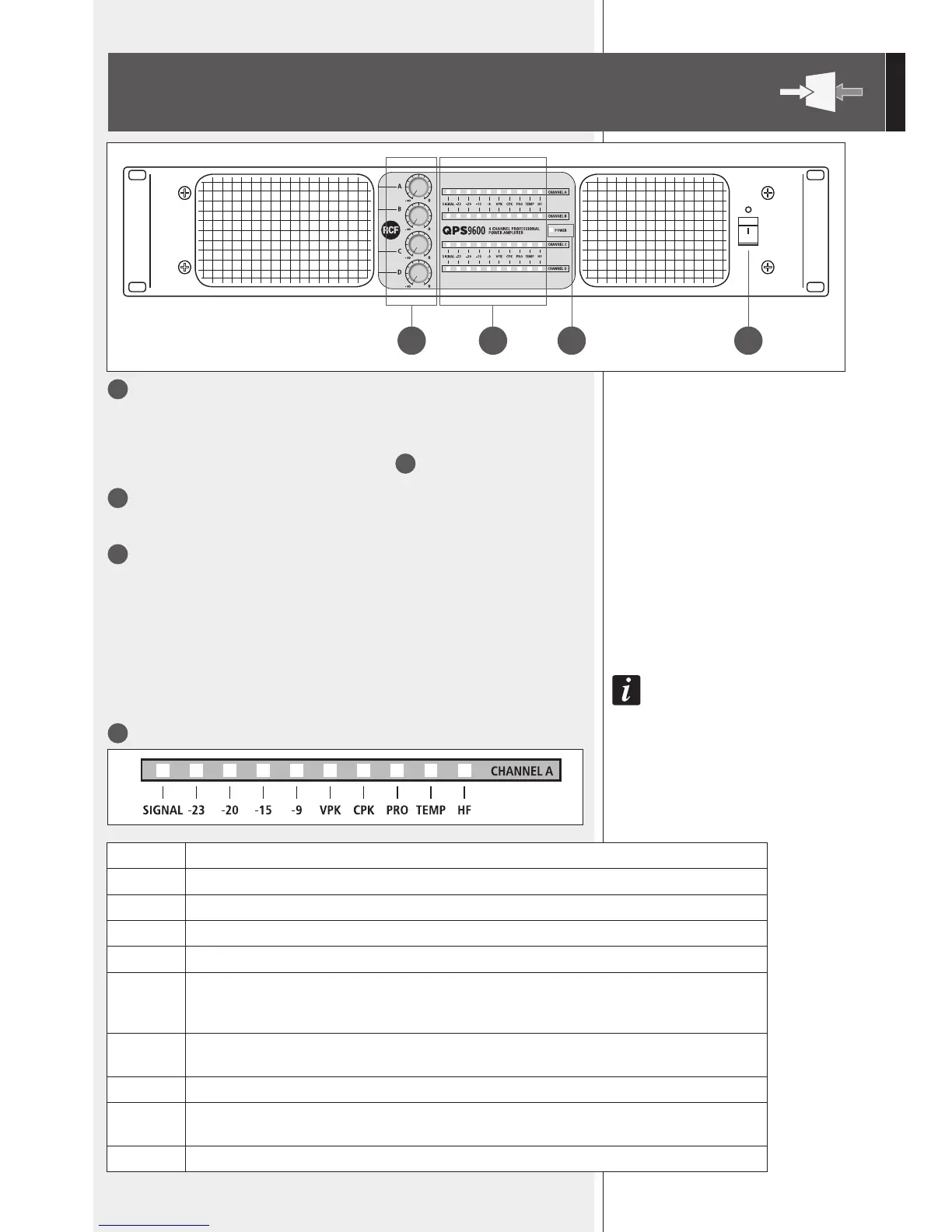

PANNELLO FRONTALE
1
Interruttore principale dell'amplicatore con LED.
Premere per accendere (I) o spegnere (O) l'amplicatore.
Il LED si illumina quando l'amplicatore è acceso.
Prima di accendere l'amplicatore, controllare tutte le connessioni e ruotare
completamente in senso antiorario i controlli di livello
3
di tutti i quattro canali.
2
LED POWER
Indica l'accensione dell'amplicatore.
3
Quattro controlli (uno per ogni canale) per la regolazione del livello d'uscita dei
rispettivi canali dell'amplicatore.
Ruotarli in senso orario per aumentare i livelli d'uscita (0 dB = livello max.) od antiorario
per diminuirli.
Impostare il livello di un canale inutilizzato su – 󰌨 (ruotare il controllo completamente
in senso antiorario).
se I canalI a e B sono messI “a ponte”, usare solo Il controllo del canale a; se I canalI c e d sono
messI “a ponte”, usare solo Il controllo del canale c.
4
Barra LED per ciascun canale
SIGNAL Quando acceso, indica la presenza del segnale nel rispettivo ingresso.
–23 Quando acceso, indica il livello del segnale di (almeno) –23 dB nel rispettivo ingresso.
–20 Quando acceso, indica il livello del segnale di (almeno) –20 dB nel rispettivo ingresso.
–15 Quando acceso, indica il livello del segnale di (almeno) –15 dB nel rispettivo ingresso.
–9 Quando acceso, indica il livello del segnale di (almeno) –9 dB nel rispettivo ingresso.
VPK
Lampeggia quando il livello del segnale raggiunge il il livello massimo prima della saturazione, causando
l’intervento del limitatore interno del rispettivo canale.
Nel caso sia costantemente acceso, il livello del segnale d’ingresso è eccessivo ed andrebbe diminuito.
CPK
Se acceso sso (arancio): l’impedenza del carico è troppo bassa oppure è rilevato un cortocircuito (la
rispettiva uscita è disattivata).
PRO La sua accensione indica l’intervento della protezione interna ed il rispettivo canale è disattivato.
TEMP
La sua accensione indica l’intervento della protezione interna a causa di una deriva termica ed il
rispettivo canale è disattivato.
HF Se acceso sso (giallo): protezione alte frequenze; il rispettivo canale è disattivato.
3 4 2 1
