MODI DI FUNZIONAMENTO
QUATTRO CANALI INDIPENDENTI
Assicurarsi che l'amplicatore sia spento prima di impostare:
- il selettore BRIDGE A+B
10
su OFF
- il selettore BRIDGE C+D
11
su OFF
- il selettore
15
su FOUR INDEPENDENT CHANNELS (rilasciato).
Tutti i quattro canali sono completamente indipendenti ed ogni controllo di livello (sul
pannello frontale) agisce (solo) sulla rispettiva uscita altoparlanti.
L'impedenza minima ammessa del carico è 2 Ω per ogni uscita altoparlanti.

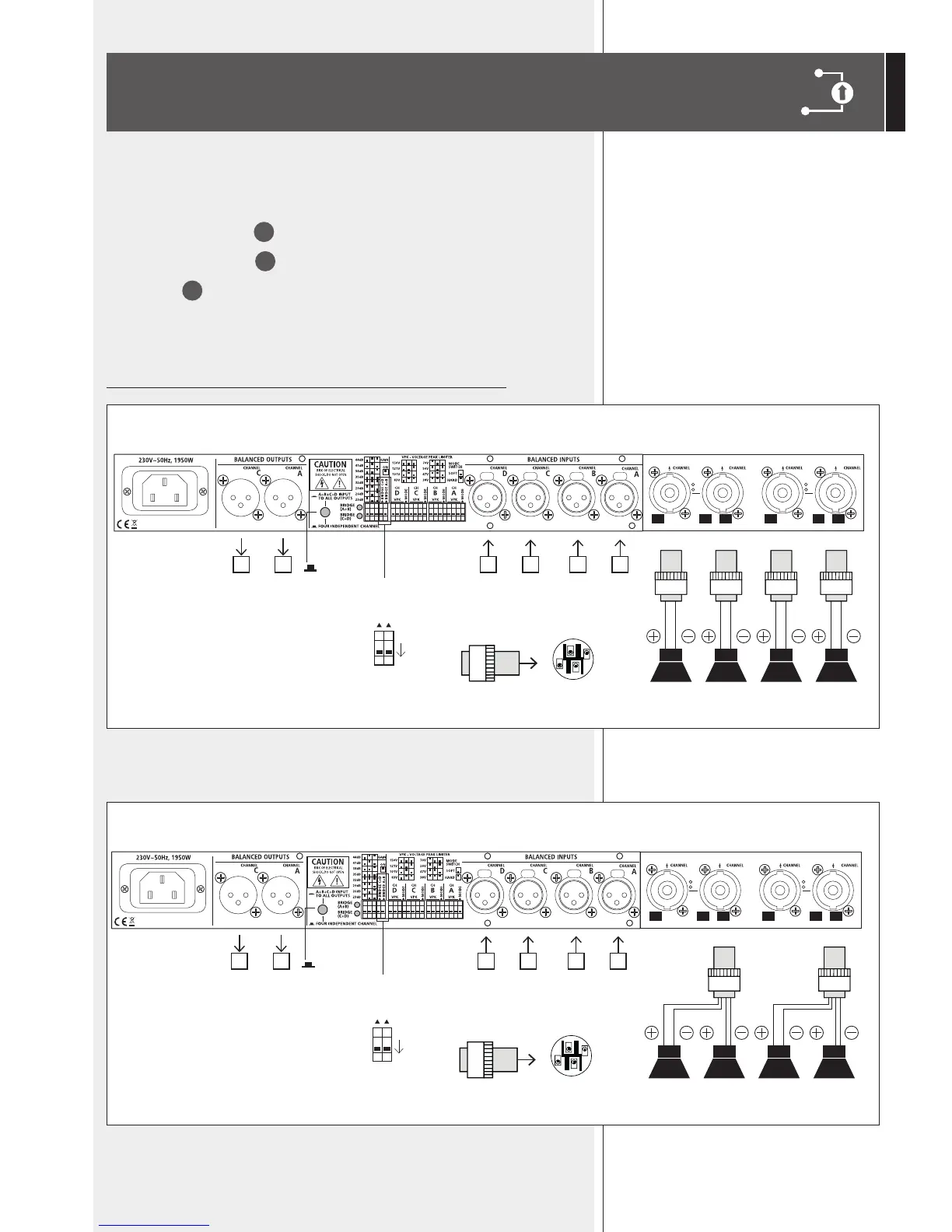

Come cablaggio alternativo, è possibile usare solo un paio di connettori SPEAKON
(sfruttando tutti i quattro contatti): uno per i canali A e B, uno per i canali C e D.
