RCF QPS 9600 User Manual

24
ITALIANO
1+
2+
1–
2–
1+ 1– 1+ 1– 1+ 2–
ACDAC
BRIDGE C+D BRIDGE A+B
FOUR INDIPENDENT
CHANNEL
D C A
SPEAKER OUTPUTS
C(+D) A(+B)D B
+ 1+
– 2–
BRIDGE
+ 1+
– 2–
BRIDGE
1+ CH D+
1– CH D–
1+ CH B+
1– CH B–
PUSH PUSHPUSH PUSH
1+ CH A+ 2+ CH B+
1– CH A– 2– CH B–
1+ CH C+ 2+ CH D+
1– CH C– 2– CH D–

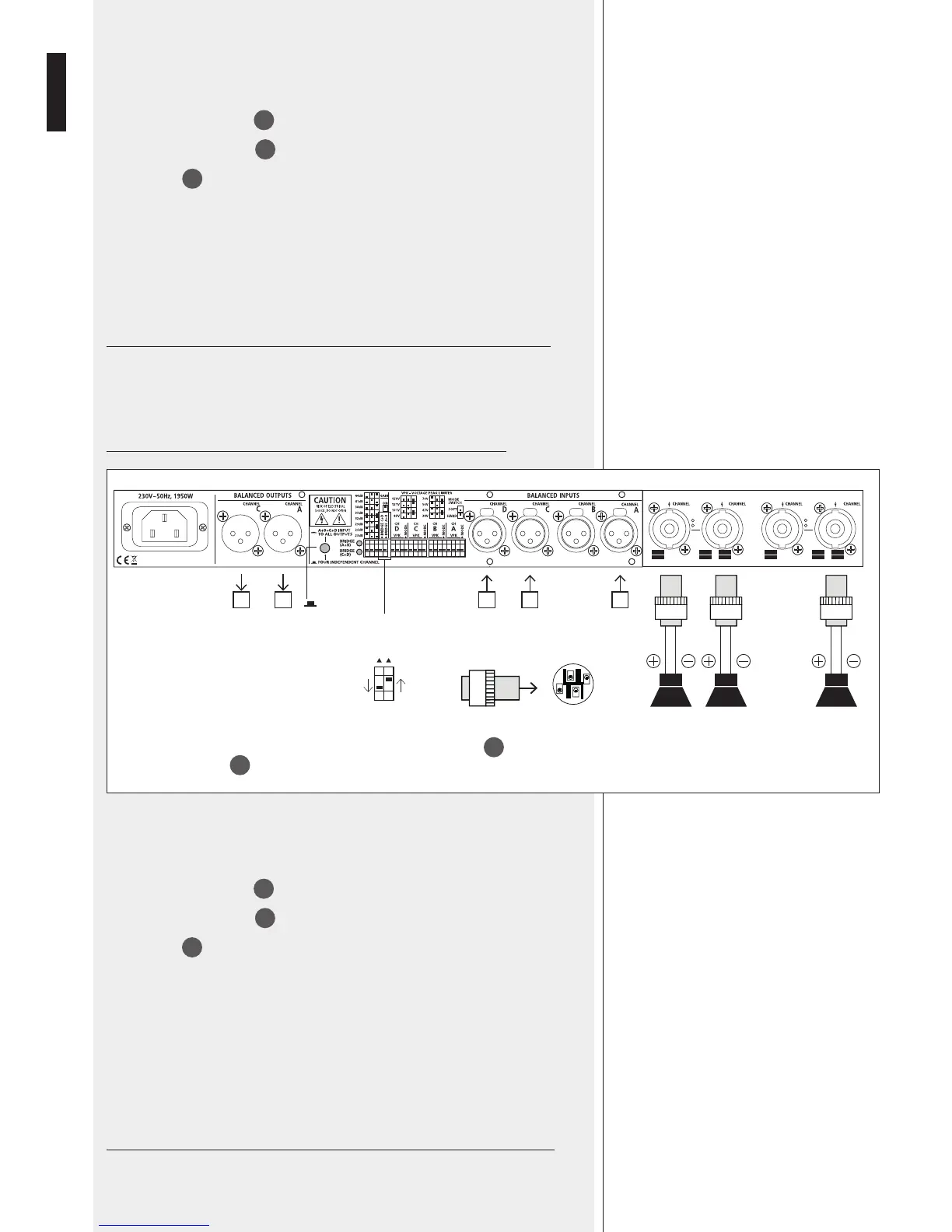

UNA COPPIA DI CANALI MESSA A PONTE E DUE CANALI INDIPENDENTI
Assicurarsi che l'amplicatore sia spento prima di impostare:
- il selettore BRIDGE A+B
10
su ON
- il selettore BRIDGE C+D
11
su OFF
- il selettore
15
su FOUR INDEPENDENT CHANNELS (rilasciato).
CANALI A E B: questi sono messi “a ponte” e hanno in comune lo stesso segnale
d'ingresso (quello del canale A). Questo comporta un raddoppio della tensione d'uscita
per ottenere una potenza doppia (su un carico avente impedenza doppia).
Il livello d'uscita è regolabile solo dal controllo del canale A posto sul pannello frontale
(ruotare completamente in senso antiorario il controllo di livello del canale B).
Non collegare l'uscita altoparlanti del canale B.
L'impedenza minima ammessa del carico è 4 Ω (all'uscita altoparlanti del canale A).
Prestare attenzione al cablaggio del connettore SPEAKON: 1+ positivo, 2– negativo.
CANALI C E D: sono completamente indipendenti e ciascuno dei due controlli di livello
(sul pannello frontale) agisce (solo) sulla rispettiva uscita altoparlanti.
L'impedenza minima ammessa del carico è 2 Ω per ogni uscita altoparlanti.
DUE COPPIE DI CANALI MESSE A PONTE
Assicurarsi che l'amplicatore sia spento prima di impostare:
- il selettore BRIDGE A+B
10
su ON
- il selettore BRIDGE C+D
11
su ON
- il selettore
15
su FOUR INDEPENDENT CHANNELS (rilasciato).
Tutti i canali sono messi “a ponte” (due coppie): questo comporta un raddoppio della
tensione d'uscita per ottenere una potenza doppia (su un carico avente impedenza
doppia).
Ciascuna coppia di canali ha in comune lo stesso segnale d'ingresso: quello del canale A
per la coppia A-B, quello del canale C per la coppia C-D.
I livelli d'uscita sono regolabili solo dai controlli dei canali A e C posti sul pannello
frontale (ruotare completamente in senso antiorario i controlli di livello dei canali B e D).
Non collegare le uscite altoparlanti dei canali B e D.
L'impedenza minima ammessa del carico è 4 Ω per ogni uscita altoparlanti (canali A e C).
Prestare attenzione al cablaggio del connettore SPEAKON: 1+ positivo, 2– negativo.
nota: ovvIamente, è ammesso usare I canalI a e B separatI (selettore BrIdge a+B
10
su off) ed I canalI c e d messI “a ponte”
(
selettore BrIdge c+d
11
su on), consIderando un'ImmagIne speculare deI collegamentI e della descrIzIone sopra menzIonata.

RCF QPS 9600 Specifications

General

Built-in display	Yes
Purpose	Performance/stage
Cooling type	Passive
Product color	Black
Volume control	Rotary
Connectivity technology	Wired
Amplifier class	A/B
Frequency range	20 - 20000 Hz
Audio output channels	2.0 channels
Peak power per channel	300 W
Signal-to-Noise Ratio (SNR)	100 dB
Total Harmonic Distortion (THD)	0.01 %
RMS power output per channel (4 Ohm)	185 W
RMS power output per channel (8 Ohm)	125 W
Bridge-mode power output per channel (8 Ohm)	375 W
Line inputs (RCA)	2
Speakers connectivity type	Binding post
LED indicators	Power, Status

Weight and Dimensions

Depth	101.6 mm
Width	257.5 mm
Height	482.6 mm
Weight	8800 g
