ITALIANO

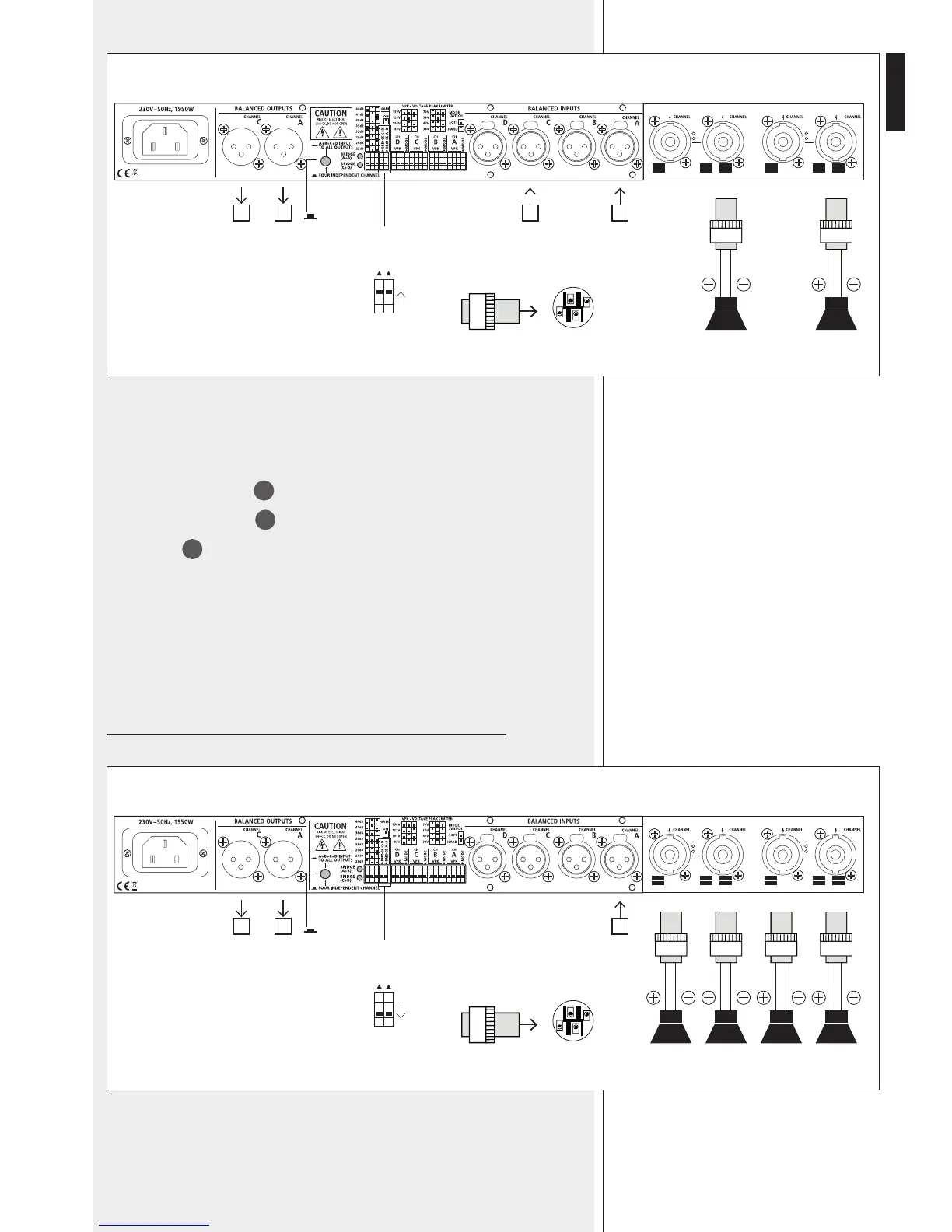

UN UNICO SEGNALE COMUNE A TUTTI I QUATTRO CANALI (MONO – 4 CANALI)
Assicurarsi che l'amplicatore sia spento prima di impostare:
- il selettore BRIDGE A+B
10
su OFF
- il selettore BRIDGE C+D
11
su OFF
- il selettore
15
su A+B+C+D INPUT TO ALL OUTPUTS (premuto).
I quattro ingressi sono miscelati in un unico segnale inviato a tutte le uscite altoparlanti
(e quelle audio bilanciate). Questo modo è utile per ottenere un amplicatore mono
con quattro canali: ad esempio, l'ingresso del canale A è inviato a tutte le 4 uscite
altoparlanti.
Ogni controllo di livello (sul pannello frontale) agisce (solo) sulla rispettiva uscita
altoparlanti.
L'impedenza minima ammessa del carico è 2 Ω per ogni uscita altoparlanti.
1+
2+
1–
2–
1+ 2– 1+ 2–
ACAC
BRIDGE C+D BRIDGE A+B
FOUR INDIPENDENT
CHANNEL
C A
SPEAKER OUTPUTS
C(+D) A(+B)D B
+ 1+
– 2–
BRIDGE
+ 1+
– 2–
BRIDGE
1+ CH D+
1– CH D–
1+ CH B+
1– CH B–
PUSH PUSHPUSH PUSH
1+ CH A+ 2+ CH B+
1– CH A– 2– CH B–
1+ CH C+ 2+ CH D+
1– CH C– 2– CH D–
1+
2+
1–
2–
1+ 1– 1+ 1– 1+ 1– 1+ 1–
AAA
BRIDGE C+D BRIDGE A+B
A+B+C+D INPUT
TO ALL OUTPUTS
!
A AA A
SPEAKER OUTPUTS
C(+D) A(+B)D B
+ 1+
– 2–
BRIDGE
+ 1+
– 2–
BRIDGE
1+ CH D+
1– CH D–
1+ CH B+
1– CH B–
PUSH PUSHPUSH PUSH
1+ CH A+ 2+ CH B+
1– CH A– 2– CH B–
1+ CH C+ 2+ CH D+
1– CH C– 2– CH D–

RCF QPS 9600 Specifications

General

Built-in display	Yes
Purpose	Performance/stage
Cooling type	Passive
Product color	Black
Volume control	Rotary
Connectivity technology	Wired
Amplifier class	A/B
Frequency range	20 - 20000 Hz
Audio output channels	2.0 channels
Peak power per channel	300 W
Signal-to-Noise Ratio (SNR)	100 dB
Total Harmonic Distortion (THD)	0.01 %
RMS power output per channel (4 Ohm)	185 W
RMS power output per channel (8 Ohm)	125 W
Bridge-mode power output per channel (8 Ohm)	375 W
Line inputs (RCA)	2
Speakers connectivity type	Binding post
LED indicators	Power, Status

Weight and Dimensions

Depth	101.6 mm
Width	257.5 mm
Height	482.6 mm
Weight	8800 g
