15
IT

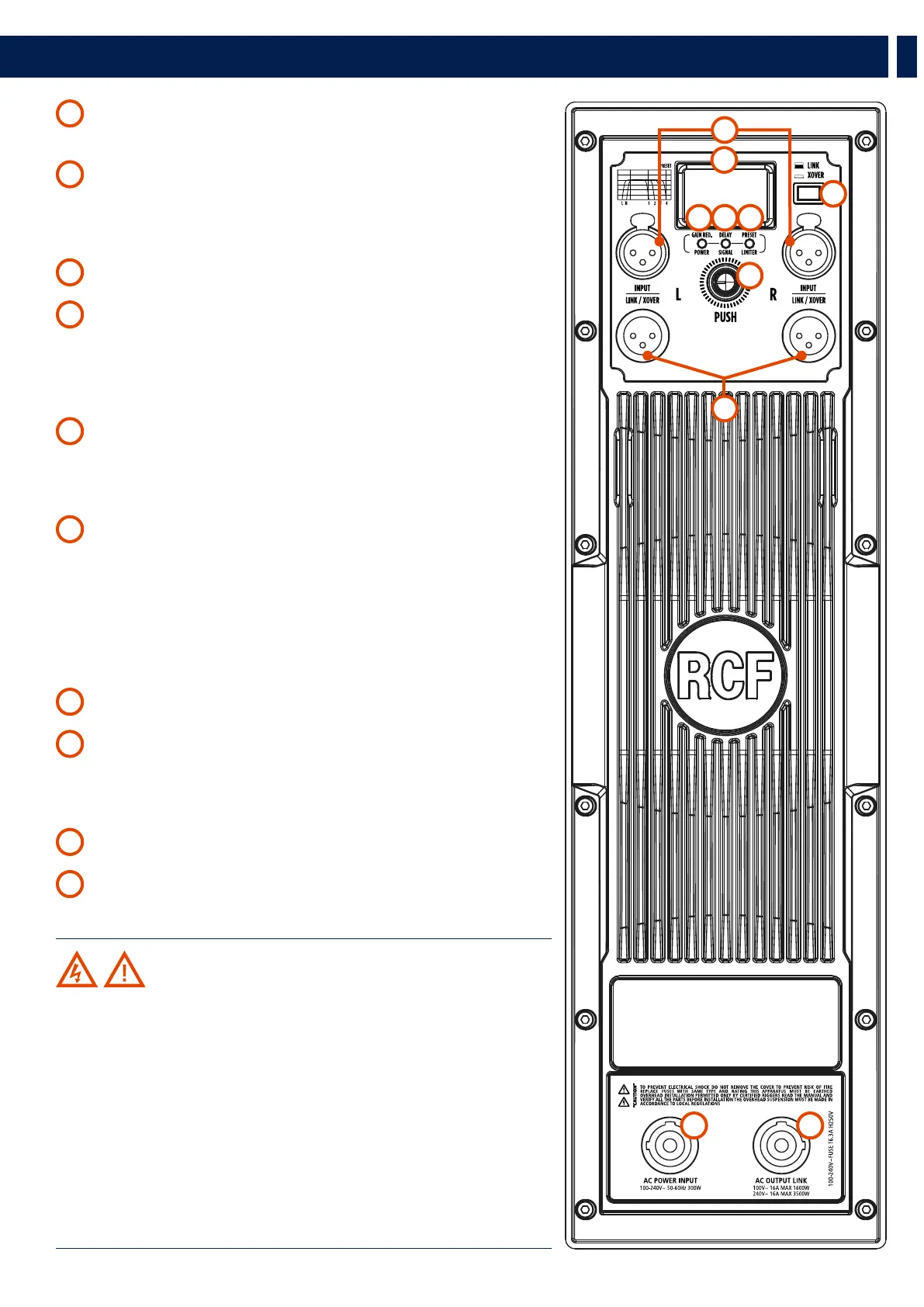

3. PANNELLO POSTERIORE - FUNZIONI E CONTROLLI
1
INGRESSI XLR FEMMINA L e R Questi ingressi bilanciati accettano connettori di
ingresso XLR�
2
USCITE SEGNALE XLR MASCHIO Questi connettori XLR di rilancio permettono la
connessione a catena di più diffusori�
I connettori bilanciati sono collegati in parallelo e possono essere utilizzati per inviare il
segnale audio ad altri diffusori amplificati o amplificatori supplementari�
3
ENCODER DEL SISTEMA
4
LED GAIN REDUCTION / POWER
- LED POWER Questo LED verde si accende quando il diffusore è connesso alla rete
elettrica�
- LED GAIN REDUCTION Premendo una volta l’encoder, il LED gain reduction si
illumina di verde� Quindi ruotare l’encoder per portare il guadagno al livello giusto�
5
LED DELAY / SIGNAL
- LED DELAY Premendo l’encoder due volte, l’indicatore si illumina di verde� Quindi
ruotare l’encoder per settare un ritardo sul diffusore� Il ritardo è espresso in metri�
- LED SIGNAL Il LED signal si illumina di verde se è presente un segnale audio in ingresso�
6
LED PRESET / LIMITER
- LED PRESET Premendo l’encoder tre volte il LED si illumina di verde� Quindi ruotare
l’encoder per caricare il preset desiderato�
- LED LIMITER L’amplificatore è provvisto di un circuito limitatore integrato per
prevenire il clipping degli amplificatori o il sovraccarico dei trasduttori� Quando il
circuito di soft clipping è attivo il LED lampeggia in ROSSO� E’ accettabile che il LED
limiter lampeggi di tanto in tanto� Se il LED si accende continuamente, abbassare il
livello del segnale�
7
DISPLAY DI SISTEMA� Illustra i valori di settaggio del diffusore�
8
SELETTORE LINK/XOVER� Quando il selettore è in posizione LINK, sulle uscite si
presenterà lo stesso segnale presente in ingresso� Quando il selettore è in posizione
XOVER sul segnale presente in uscita verrà applicato un filtro di crossover per ottimizzare
il segnale destinato a eventuali diffusori connessi�
9
PRESA INPUT POWERCON Connettore di alimentazione Powercon per cavo di rete�
10
PRESA OUTPUT POWERCON Connettore di uscita di alimentazione Powercon�
Power link: 100-120V~16 A MAX 1600W l 200-240V~16 A MAX 3500W�
ATTENZIONE! CAUTELA! I collegamenti dei diffusori devono
essere effettuati solo da personale qualificato ed esperto in possesso del
know-how tecnico o di istruzioni specifiche sufficienti (per garantire che i
collegamenti siano effettuati correttamente) al fine di prevenire qualsiasi
pericolo elettrico�
Per evitare qualsiasi rischio di scossa elettrica, non collegare altoparlanti
quando l’amplificatore è acceso�
Prima di accendere il sistema, controllare tutti i collegamenti e assicurarsi
che non vi siano cortocircuiti accidentali�
L’intero sistema di diffusione sonora deve essere progettato e installato in
conformità con le leggi e le normative locali vigenti in materia di impianti
elettrici�
3
8
2
4 65
7
1
9 10
