RCm ATOM SA - Page 58

58

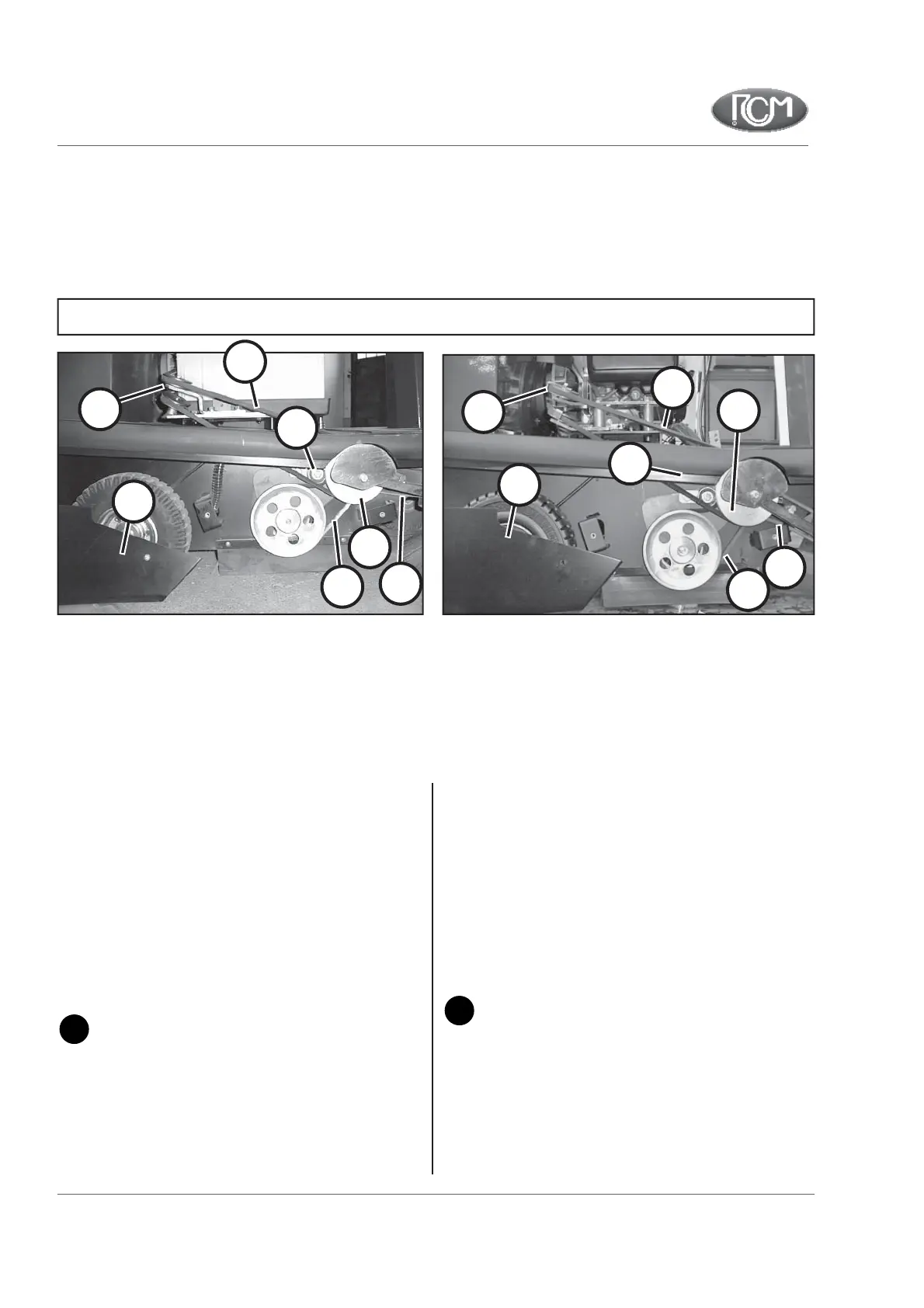

FIG.11
2
3
5
4
7
1
6
1
2
3
4
5
6
7
SOSTITUZIONE CINGHIA COMANDO SPAZZOLA LATERALE DESTRA
VERSIONE A BENZINA
VERSIONE A BENZINA
VERSIONE ELETTRICA
VERSIONE ELETTRICA
Per la sostituzione di detta cinghia operare come segue:
- Smontare il coperchio laterale destro 1 (fig.11).
- Allentare il tendicinghia 2 della cinghia di rinvio 3.
- Togliere la cinghia di rinvio 3 dalla puleggia 4.
- Allentare il tendicinghia 5 della cinghia di comando spazzo-
la centrale.
- Togliere la cinghia 6 dalla puleggia 4.
- Sostituire la cinghia 7 della spazzola laterale .
- Rimontare la cinghia 6 sulla puleggia 4.
- Tendere la cinghia 6 col tendicinghia 5.
- Rimontare la cinghia 3 sulla puleggia 4.
- Tendere la cinghia 3 col tendicinghia 2.
- Rimontare il coperchio laterale 1.

Attenzione!
E’ consigliabile, quando si sostituisce la cinghia,
verifi care anche le cinghie comando spazzole 3 e
6 (Fig.11).
Se si nota che le cinghie sono deteriorate,
sostituirle onde evitare perdite di tempo per nuovi
smontaggi di particolari.
REPLACING THE BELT FOR RIGHT BRUSH
PETROL SWEEPER
PETROL SWEEPER
ELECTRIC SWEEPER
ELECTRIC SWEEPER
Proceed as follows:
- Remove the right-hand side cover 1.(fig.11)
- Back off the belt stretcher 2 of the transmission belt 3.
- Remove the transmission belt 3 from the pulley 4.
- Back off the belt stretcher 5 of the main brush drive belt.
- Remove the belt 6 from the pulley 4.
- Replace the belt 7 of the side brush.
- Replace the belt 6 on the pulley 4.
- Tension the belt 6 using the belt stretcher 5.
- Replace the belt 3 on the pulley 4.
- Tension the belt 3 using the belt stretcher 2.
- Replace the side cover 1.

Warning!
Take the opportunity to check the condition of the
primary drive belts 3 and 6, fi g. 11 and replace if
worn.
If belts show signs of wear, replace them to avoid
further down-times for more dismantling of parts.
SUSTITUCIÓN DE LA CORREA DE ACCIONAMIENTO DEL CEPILLO LATERAL DERECHO
VERSIÓN GASOLINA
VERSIÓN GASOLINA
VERSION ELÉCTRICA
VERSION ELÉCTRICA
REMPLACEMENT COURROIE DE COMMANDE BALAI LATERAL DROIT
BALAYEUSE À ESSENCE
BALAYEUSE À ESSENCE
BALAYEUSE ÈLECTRIQUE
BALAYEUSE ÈLECTRIQUE
TREIBSTOFF VERSION
TREIBSTOFF VERSION
ELEKTRISCHE VERSION
ELEKTRISCHE VERSION
ERSETZEN DES ANTRIEBSRIEMENS DER RECHTEN SEITENBÜRSTE
VERVANGING DRIJFRIEM RECHTER ZIJBORSTEL
BENZINE VEEGMACHINE
BENZINE VEEGMACHINE
ELEKTRISCHE VEEGMACHINE
ELEKTRISCHE VEEGMACHINE
ATOM SA
