RCm ATOM SA - Contenitore Rifiuti; Contenedor de Basura; Refuse Container

84

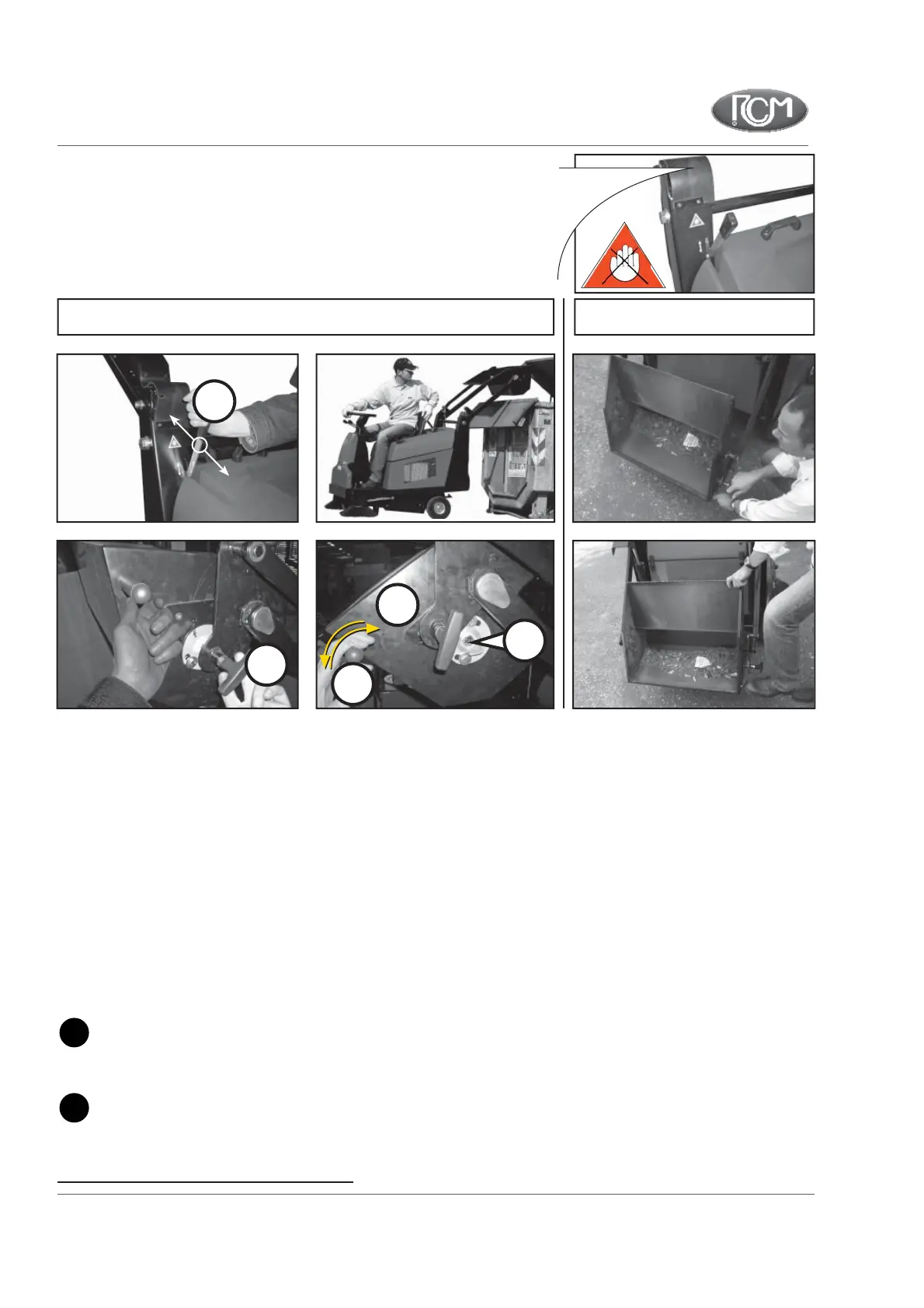

FIG.23 FIG.23A
1
ON
OFF
2
5
3
4
CONTENITORE RIFIUTI
Il contenitore rifiuti è l’organo che serve a contenere i rifiuti raccolti dalle spazzole. Il sollevamento è idraulico mediante pompa 12 (fig.17). Quando si vogliono scaricare i rifiuti a terra o
negli appositi cassonetti, eseguire le seguenti operazioni:
Sollevamento contenitore
1. Recarsi nell’area di scarico.
2. Rimanere seduti sul posto guida, in questo modo il sensore posto sotto al sedile (versione eletrica) e sul vano motore (versione a benzina) non si disattiva consentendo il
movimento del contenitore.
3. Sollevare il contenitore rifiuti mediante la leva 1 (fig.23) posizionata su “ON”.
Nota!
Nella versione a benzina è consentito sollevare (o abbassare) il contenitore rifuti con operatore a terra lasciando il motore acceso e il cofano motore ben chiuso.
Scarico del contenitore
1. tirare la maniglia 2 (fig.23) per sbloccare il contenitore 3 (fig.23) dalla tacca di fermo 4 (fig.23).
2. mediante l’impugnatura 5 (fig.23) ruotare il contenitore come mostrato in fig.23 per svuotarlo.
3. terminata l’operazione di scarico, con la stessa impugnatura 5 (fig.23) riportare il contenitore rifiuti in posizione iniziale e ribloccarlo nella tacca di fermo.
Abbassamento del contenitore rifi uti
1. ripetere il punto 2 descritto per il sollevamento del contenitore.
2. Abbassare il contenitore rifiuti mediante la leva 1 (fig.23) posizionata su “OFF”.

Attenzione!
Eseguire l’operazione di scarico con contenitore rifi uti in quota (fi g.23), solo quando la macchina è su terreno pianeggiante, onde evitare incovenienti.
Assicurarsi che quando si eseguono le operazioni di sollevamento e svuotamento, non vi siano persone nel raggio d’azione della macchina.

Attenzione!
Il contenitore solleva fi no a una portata di 40kg. Se il carico è superiore, interviene una valvola di massima che consente di sollevare il contenitore il
minimo indispensabile per lo scarico a terra (come mostrato in fi g.23A)
Nota! questa sicurezza evita il ribaltamento della macchina.
PROTEZIONE IN GOMMA
REFUSE CONTAINER
(RUBBER) GUARD
CONTENEDOR DE BASURA
PROTECCIÓN (GOMA)
BAC À DÉCHETS
PROTECTION (CAOUTCHOUC)
ABFALLBEHÄLTER
SCHUTZ (GUMMI)
AFVALBAK
BESCHERMING (RUBBER)
ATOM SA
