INSTALACIÓN
Instalación típicas
25
INSTALACIÓN
Instalación típicas

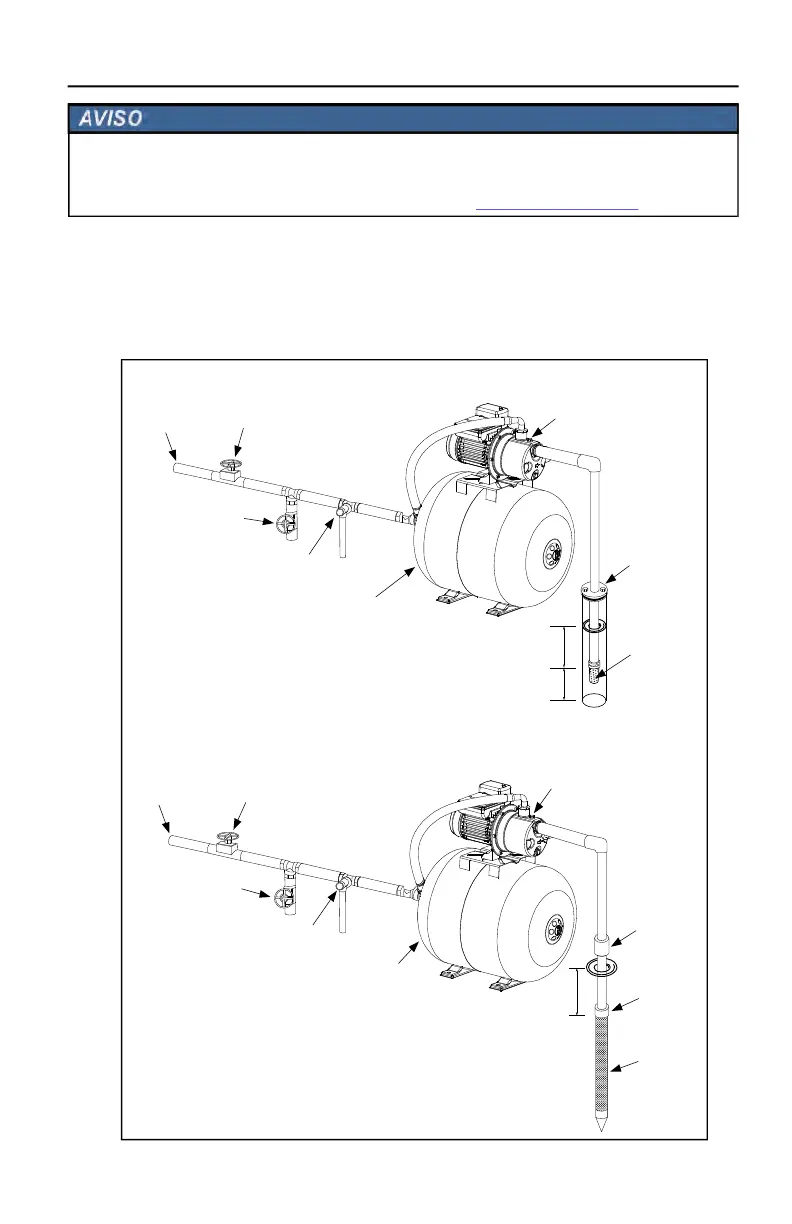

Los esquemas que aparecen a continuación ilustran cómo se debería organizar el sistema dentro de la
red de plomearía.
Riesgo de daños al variador u otros equipos.
• Inspeccione periódicamente los componentes de la bomba y del sistema. Compruebe regularmente si las tuberías tienen debili-
dad o desgaste, asegurándose de que todas las conexiones estén seguras.
• Programe y realice el mantenimiento de rutina según sea necesario. Consulte “
Mantenimiento” en la página 29.
10 pies
Min.
5 a 10 pies
A la casa
Válvula de Cierre
Drenaje
Válvula de Alivio de Presión
Tanque
Tapón de Cargado
Tapa del pozo
Valvula de Pie
Instalación Típica con una Válvula de Contención
A la casa
Válvula de Cierre
Drenaje
Válvula de Alivio de Presión
Tanque
Tapón de Cargado
Válvula Check
Acople
puntera del pozo
Instalación típica de puntera
Puntera por debajo del nivel del agua
