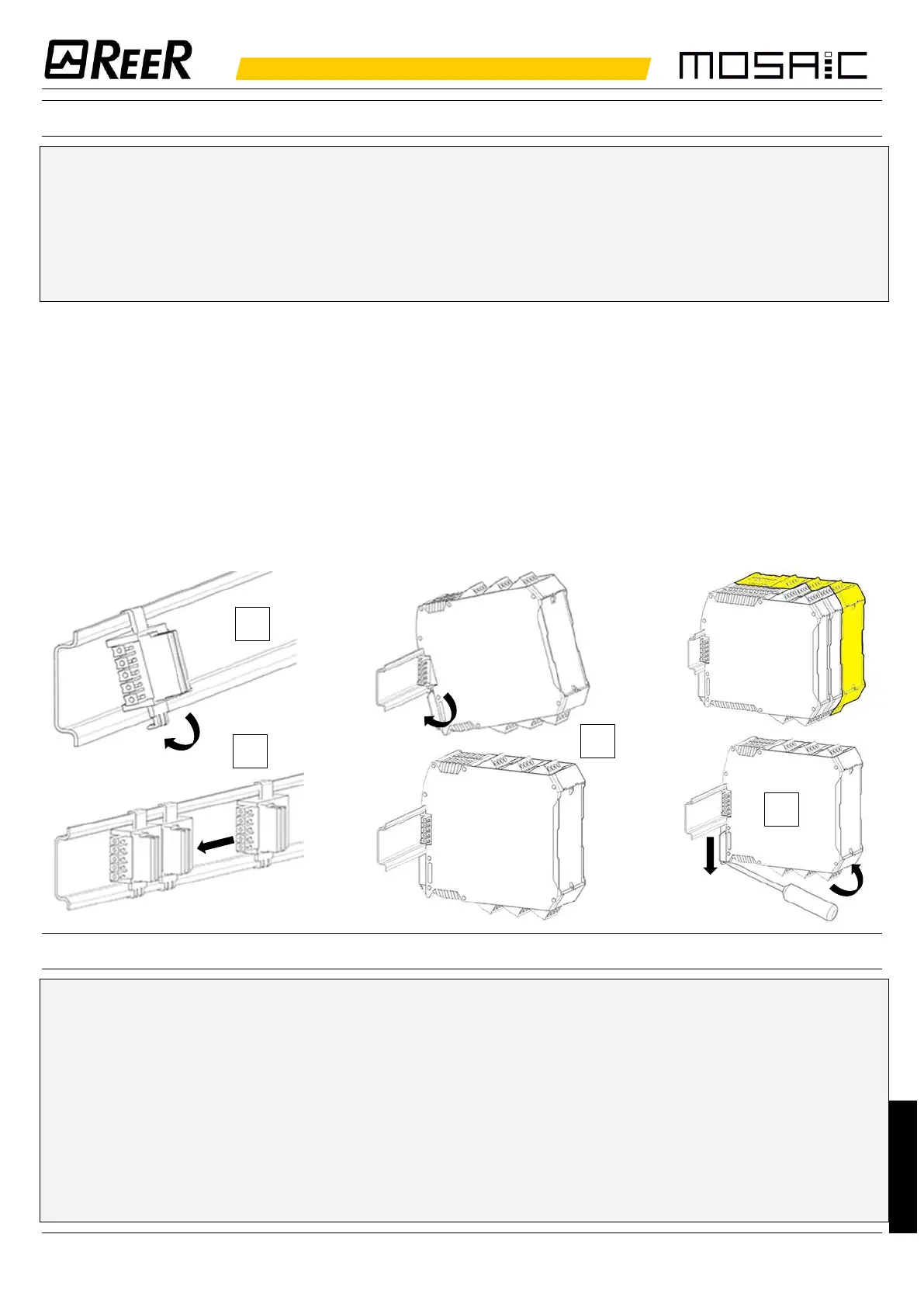

Page #5 background image
8541468 • 15/12/2021 • Rev.0 5
MOSAIC M1S COM - MODULO MASTER
Italiano
INSTALLAZIONE MECCANICA
Le operazioni che seguono devono essere effettuate in assenza di
alimentazione.
A causa della posizione decentrata della sede del connettore posteriore,
MOSAIC M1S COM può essere alloggiato solo a destra di tutti gli altri
eventuali moduli di espansione MOSAIC.
1. Fissare alla barra Omega DIN 35mm (EN 5022) un numero di connettori posteriori
“MSC” a 5 poli uguale al numero di moduli da montare (agganciandoli prima in alto).
2. Collegare fra loro i connettori appena montati.
3. Fissare quindi i moduli alla barra ponendo attenzione a inserire la contattiera posta
sul fondo del modulo sul rispettivo connettore. Premere il modulo delicatamente fino
a sentire lo scatto del bloccaggio.
4. Per rimuovere un modulo è necessario tirare verso il basso (utilizzando un cacciavite)
il gancio di arresto posto sul retro del modulo; sollevare quindi il modulo dal basso e
tirare.
COLLEGAMENTI ELETTRICI
Collocare MOSAIC M1S COM in un ambiente con grado di protezione
almeno IP54.
Il modulo deve essere alimentato con tensione di alimentazione
24Vdc 20% (PELV, conforme alla EN 60204-1 (Capitolo 6.4)).
Non utilizzare MOSAIC M1S COM come alimentazione per dispositivi
esterni.
La connessione di massa (0VDC) deve essere comune a tutti i
componenti del sistema.
1
2
3
4
