— Deutsch EEHR Elektro-Einschraubheizkörper — 18.05.2018
Elektrischer Anschluss
5.3.1

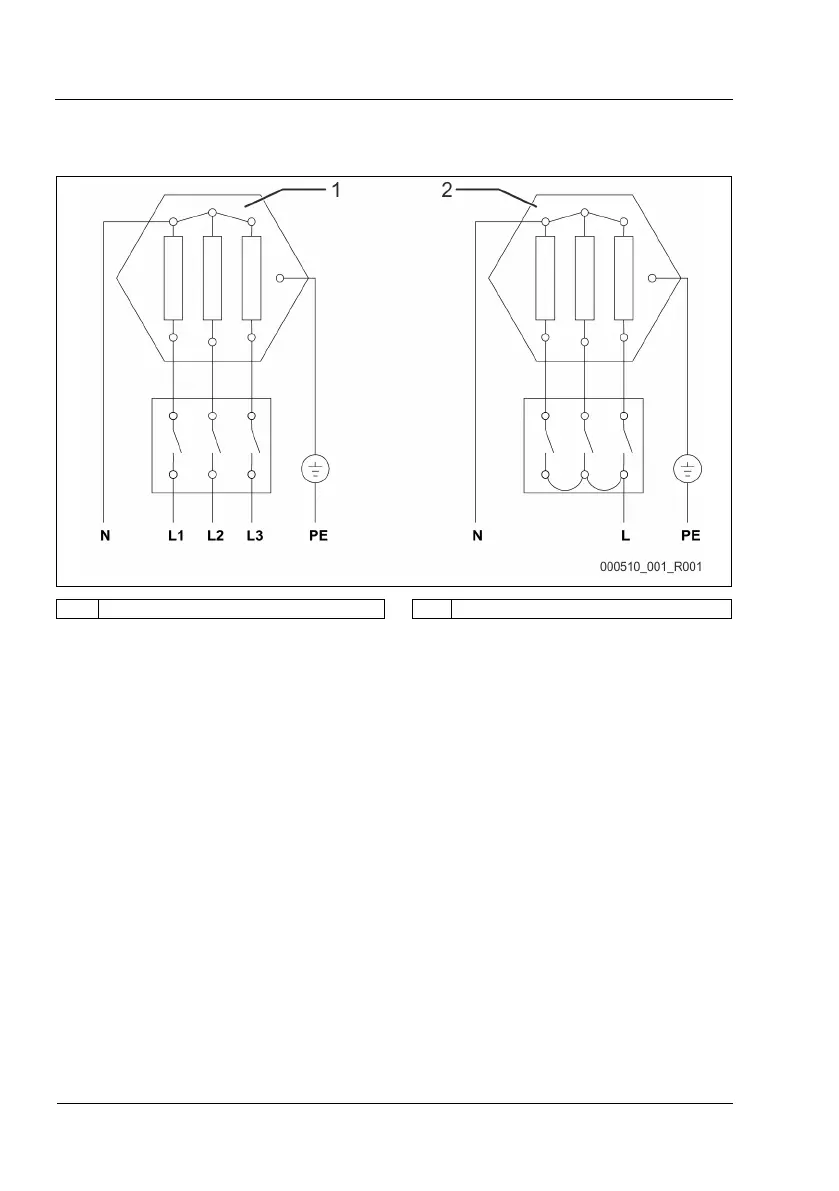

1 Dreiphasiger Anschluss, 400 V (Lieferzustand) 2 Einphasiger Anschluss, 230 V (max. 3 KW)
Durchführung des elektrischen Anschlusses
Folgende Voraussetzungen sind für den elektrischen Anschluss erforderlich:
• Der Anschluss ist nach elektrotechnischen Bestimmungen und den örtlichen Vorschriften durchzuführen.
• Die Anschlussspannung muss mit der auf dem Typenschild angegebenen Spannung übereinstimmen.
• Der elektrische Anschluss muss entsprechend dem Klemmenplan erfolgen.
• Es ist geeignetes Installationsmaterial zu verwenden.
– Die Leitungsquerschnitte und die Absicherung müssen der elektrischen Leistung des Gerätes entsprechen.
• Der Speicherbehälter ist entsprechend zu erden.
Gehen Sie wie folgt vor:
1. Schalten Sie die Anlage spannungsfrei.
2. Sichern Sie die Anlage gegen Wiedereinschalten.
3. Lösen Sie die vier Schrauben der Schutzkappe des Gerätes.
4. Entfernen Sie die Schutzkappe.
5. Führen Sie die Anschlussleitung durch die vorher montierte Kabelverschraubung.
6. Schließen Sie die Leitungen entsprechend dem Klemmenplan an.
7. Achten Sie auf den richtigen Anschluss des Schutzleiters
8. Positionieren Sie die Schutzkappe.
9. Bringen Sie die Schutzkappe mit den Schrauben an.
– Stellen Sie bei Bedarf eine ausreichende Abdichtung gemäß des Schutzgrades IP54 sicher.
– Drehen Sie die Schrauben der Schutzkappe fest. Es dürfen nur die Originalschrauben mit Unterlegscheiben verwendet werden.
– Entfernen Sie das im Auslieferzustand beigelegte Hinweisblatt aus dem Anschlussraum und bewahren Sie es gemeinsam mit dieser
Montageanleitung auf.
10. Ziehen Sie die Kappe der Kabelverschraubung zur Sicherstellung der Zugentlastung für das Kabel und zur Gewährleistung der Schutzart fest an.
11. Überprüfen Sie die Schutzkappe auf einen festen Sitz.
12. Schalten Sie die Anlage wieder ein.
Der elektrische Anschluss ist abgeschlossen.
