Caractéristiques techniques
8
— Français EEHR Corps de chauffe électrique à visser — 18.05.2018
4
Caractéristiques techniques
Remarque !
Les valeurs suivantes s’appliquent à toutes les variantes :
• Température ambiante admissible sur le boîtier :
• Contenance minimale admissible du réservoir d’eau :
• Surpression admissible :
35 °C
200 l
max. 10 bar

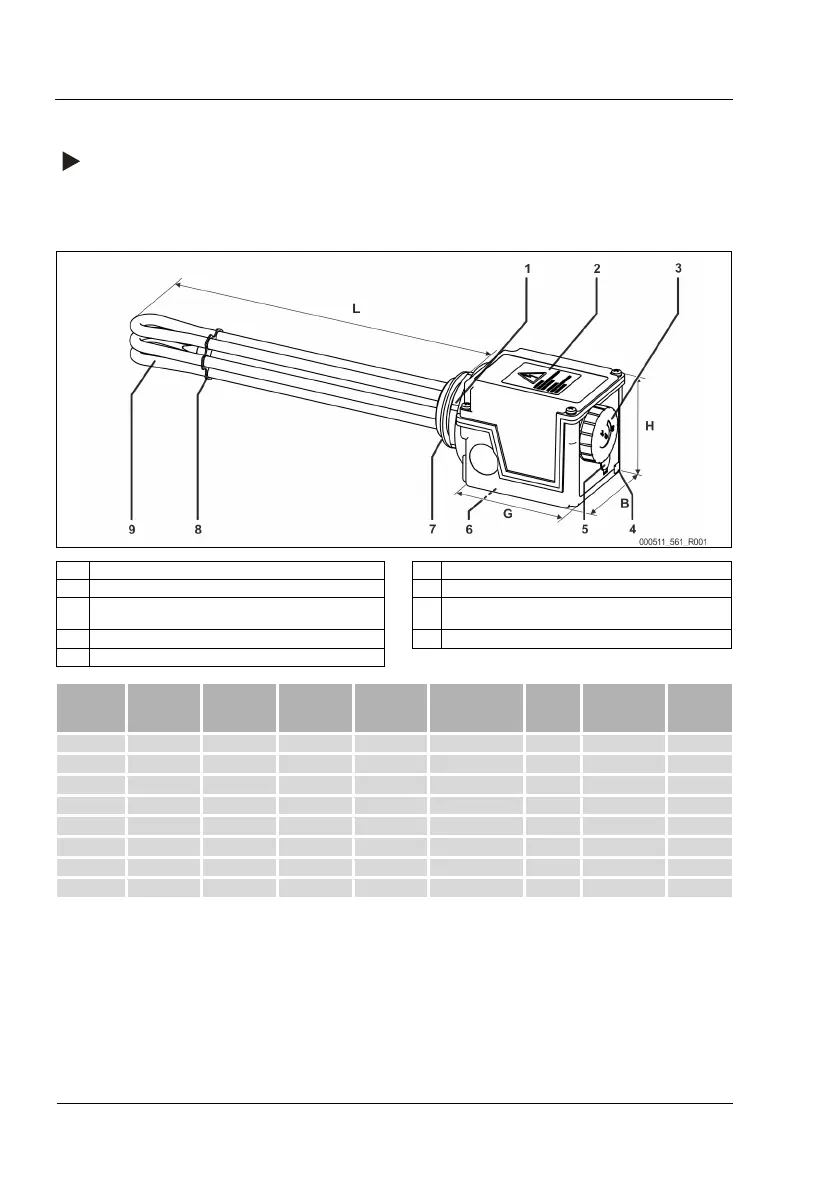

1 Logement pour clé plate à surplat 60 mm 6 Plaque signalétique (sur la face inférieure)
2 Panneau d’avertissement 7 Filetage d’implantation G 1 ½ B
3 Sélecteur rotatif pour le réglage de la température 8 Tôle d’écartement à partir d’une longueur de montage de
240 mm
4 Témoin de contrôle 9 Thermoplongeurs
5 Capot STB
Type
Longueur de
montage
(L) mm
Largeur
(l) mm
Hauteur
(H) mm
Longueur du
boîtier
(G) mm
Tension électrique
V
Puissance
KW
Puissance
volumique
W/cm
2
Protection
EEHR 2,0 KW 320 88 88 118 ~230 ou 3~400 2,0 7,5 IP 45
EEHR 2,5 KW 390 88 88 118 ~230 ou 3~400 2,5 6,3 IP 45
EEHR 3,0 KW 390 88 88 118 ~230 ou 3~400 3,0 7,6 IP 45
EEHR 3,8 KW 430 88 88 118 3~400 3,8 8,5 IP 45
EEHR 4,5 KW 470 88 88 118 3~400 4,5 8,5 IP 45
EEHR 6,0 KW 500 88 88 118 3~400 6,0 10,2 IP 45
EEHR 7,5 KW 720 88 88 118 3~400 7,5 8,1 IP 45
EEHR 9,0 KW 780 88 88 118 3~400 9,0 8,8 IP 45
