Reflex EEHR Series - 4 Technische Daten

Technische Daten
8
— Deutsch EEHR Elektro-Einschraubheizkörper — 18.05.2018
4
Technische Daten
Hinweis!
Folgende Werte gelten für alle Varianten:
• Zulässige Umgebungstemperatur am Gehäuse:
• Zulässiger Mindestinhalt des Wasserbehälters:
• Zulässiger Überdruck:
35 °C
200 l
max. 10 bar

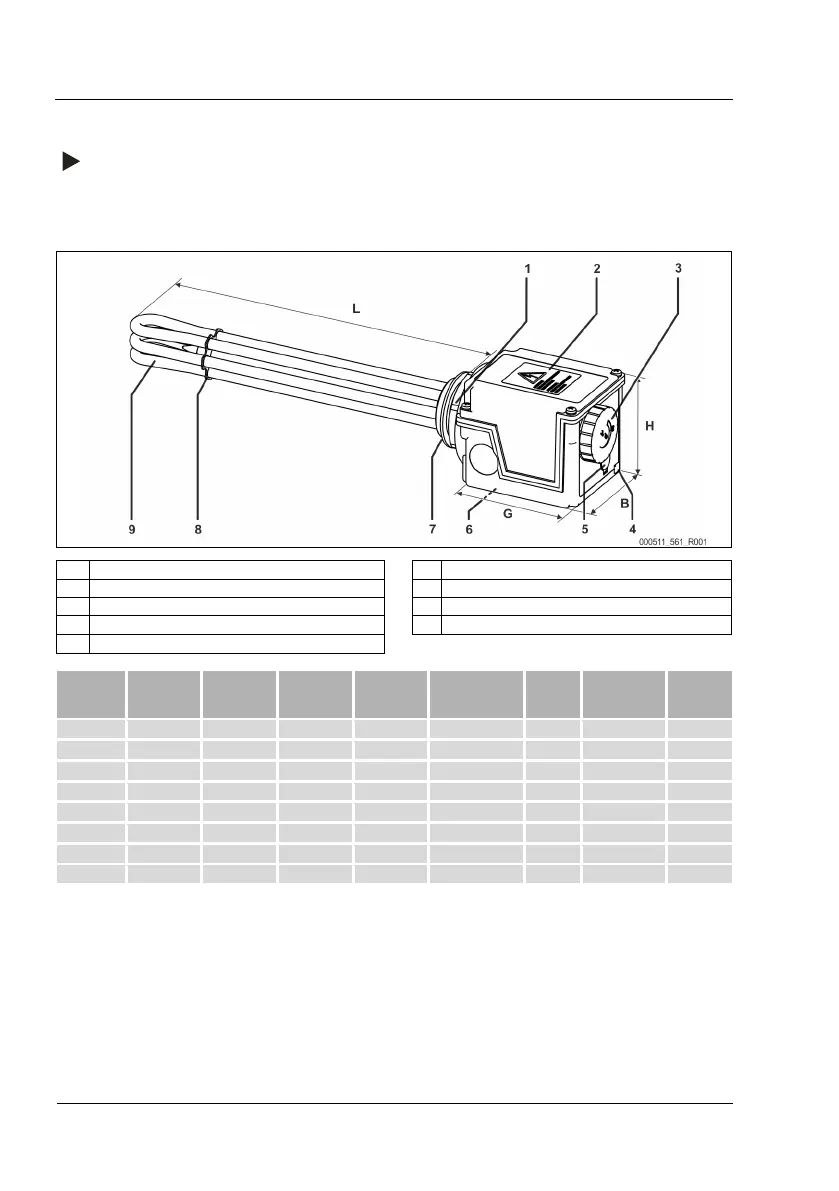

1 Maulschlüsselaufnahme mit Schlüsselweite 60 mm 6 Typenschild (auf der Unterseite)
2 Warnschild 7 Einschraubgewinde G 1 ½ B
3 Drehknopf zur Temperatureinstellung 8 Distanzblech ab der Einbaulänge 240 mm
4 Kontrollleuchte 9 Heizstäbe
5 Abdeckung STB
Typ
Einbaulänge
(L) mm
Breite
(B) mm
Höhe
(H) mm
Länge
Gehäuse
(G) mm
Elektrische
Spannung
V
Leistung
KW
Leistungsdichte
W/cm
2
Schutzart
EEHR 2,0 KW 320 88 88 118 ~230 oder 3~400 2,0 7,5 IP 45
EEHR 2,5 KW 390 88 88 118 ~230 oder 3~400 2,5 6,3 IP 45
EEHR 3,0 KW 390 88 88 118 ~230 oder 3~400 3,0 7,6 IP 45
EEHR 3,8 KW 430 88 88 118 3~400 3,8 8,5 IP 45
EEHR 4,5 KW 470 88 88 118 3~400 4,5 8,5 IP 45
EEHR 6,0 KW 500 88 88 118 3~400 6,0 10,2 IP 45
EEHR 7,5 KW 720 88 88 118 3~400 7,5 8,1 IP 45
EEHR 9,0 KW 780 88 88 118 3~400 9,0 8,8 IP 45
