Raccordement électrique
5.3.1

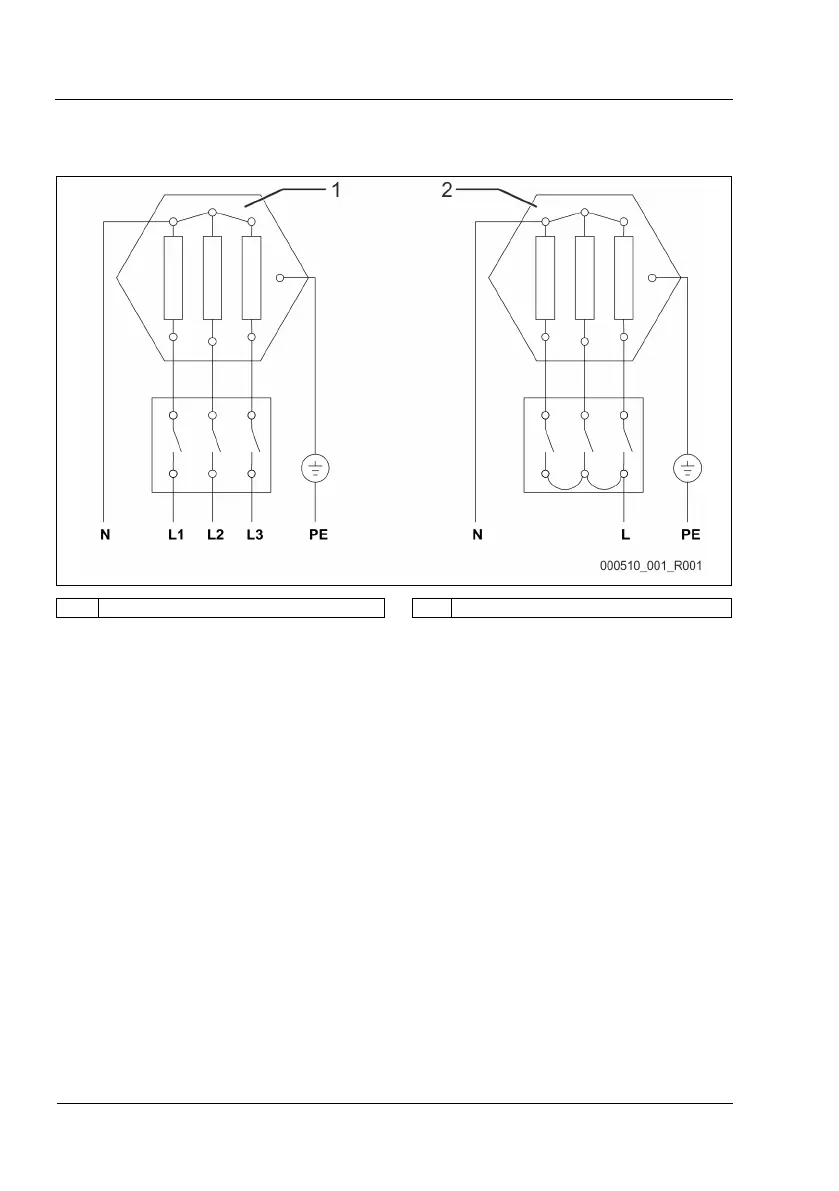

1 Raccordement triphasé, 400 V (état à la livraison) 2 Raccordement monophasé, 230 V (max. 3 kW)
Exécution du raccordement électrique
Respectez les conditions suivantes pour le raccordement électrique :
• Le raccordement doit être effectué conformément aux dispositions électrotechniques et aux prescriptions locales.
• La tension de raccordement doit correspondre à la tension indiquée sur la plaque signalétique.
• Le raccordement électrique doit être effectué conformément au schéma des bornes.
• Utilisez du matériel d’installation adapté.
– Les sections de conduites et les fusibles doivent correspondre à la puissance électrique de l’appareil.
• Le réservoir doit être mis à la terre.
Procédez comme suit :
1. Mettez l’installation hors tension.
2. Sécurisez l’installation contre toute remise en marche.
3. Desserrez les quatre vis du capuchon de protection de l’appareil.
4. Retirez le capuchon de protection.
5. Faites passer la conduite de raccordement à travers le passe-câble à vis préalablement monté.
6. Raccordez les conduites conformément au schéma des bornes.
7. Veillez à ce que le conducteur de protection soit bien raccordé
8. Positionnez le capuchon de protection.
9. Installez le capuchon de protection avec les vis.
– Assurez si besoin un joint suffisant conforme au degré de protection IP54.
– Serrez les vis du capuchon de protection. Uniquement employer les vis d’origine avec des rondelles plates.
– Retirez la fiche d’information jointe à l’état à la livraison du local de raccordement et conservez-la avec les présentes instructions de
montage.
10. Serrez fermement le capuchon du passe-câble à vis afin de garantir la décharge de traction pour le câble et afin de garantir la protection.
11. Assurez-vous du serrage ferme du capuchon de protection.
12. Remettez en circuit l’installation.
Le raccordement électrique est terminé.
