Montage
Réalisez le montage de l’appareil dans une pièce intérieure
sèche. En raison de la taille réduite de l’appareil, il n’est
pas nécessaire de l’accrocher au mur. Celui-ci peut tout
simplement être posé sur une surface appropriée (veillez
à respecter la température ambiante admise!)
Le VBus
®
Repeater est livré avec quatre pieds antidérapants
auto adhésifs en caoutchouc. Ceux-ci peuvent être collés
dans les cavités prévues à cet effet au dos de l’appareil afin
de fixer celui-ci de manière optimale sur une surface plate.
Le VBus
®
Repeater peut également être fixé au mur. Pour
cela, suivez les indications suivantes :
Î Marquez le point d’accrochage sur le mur ou la paroi,
percez et introduisez la cheville et la vis dans le trou
correspondant.
Î Accrochez le boîtier à la vis supérieure et marquez
le point de fixation inférieur (distance entre les deux
trous: 70 mm).
Î Percez le mur ou la paroi et introduisez la cheville et la
vis dans le trou correspondant.
Î Accrochez le boîtier à la vis supérieure et fixez-le avec
la vis inférieure.

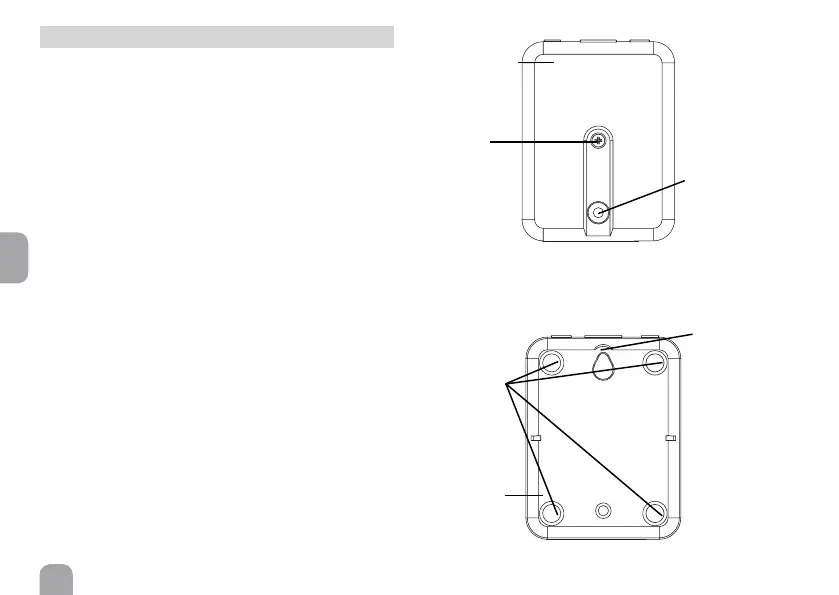

Vue de face
Vue de dos
Vis de
fermeture
Partie supérieure
du boîtier
Orifice pour la
vis de fixation
Pieds antidé-
rapants en
caoutchouc
Oeillet de
suspension
Partie
inférieure du
boîtier
