Branchement électrique
ATTENTION !
Décharges électrostatiques !
Des décharges électrostatiques peuvent
endommager les composants électroniques !
Î Avant de toucher l’intérieur de l’appareil,
éliminez l’électricité statique que vous
avez sur vous en touchant un objet mis à
la terre tel qu’un robinet ou un radiateur.
Pour brancher le câble VBus
®
sur l’adaptateur, suivez les
indications suivantes:
Î Pour ouvrir le boîtier, dévissez la vis de fermeture et
détachez la partie supérieure de celui-ci.
Î Branchez le câble VBus
®
(inclus dans le matériel de
montage) sur les deux bornes Master sans tenir compte
de sa polarité.
Î Branchez l’autre bout du câble sur la borne VBus
®
du
régulateur.
Î Branchez ensuite les modules sur les paires de bornes
VBus
®
Devices (1, 2, 3).
Î Pour refermer le boîtier, placez la partie supérieure
de celui-ci sur la partie inférieure et vissez la vis de
fermeture.
Î Branchez l’adaptateur secteur sur la prise du VBus
®
Repeater.
Le câble VBus
®
peut être rallongé jusqu’à 150 mètres avec
un câble bifilaire commun (section transversale minimale
de 0,5 mm
2
).

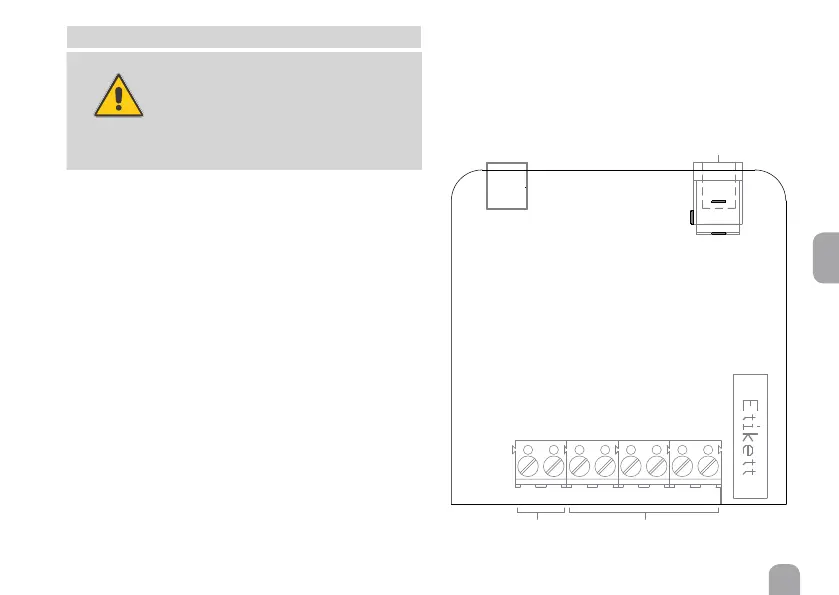

Bornes VBus
®
Master
Bornes VBus
®
Devices
123
secteur
