Conexión eléctrica
¡ATENCIÓN! ¡Averías por descargas electrostáticas!
¡Las descargas electrostáticas pueden
dañar los componentes electrónicos del
equipo!
Î Descárguese de electricidad estática
antes de tocar el equipo. Para ello,
toque una superficie que haga masa,
como un radiador o un grifo.
Para conectar el cable VBus
®
, realice las siguientes opera-
ciones:
Î Para abrir la caja del equipo desatornille el tornillo de
cierre y extraiga la parte superior de la misma
Î Conecte el cable VBus
®
suministrado a los dos termi-
nales marcados con “Master” sin tener en cuenta la
polaridad de los conductores del mismo.
Î Conecte la otra parte del cable al terminal VBus
®
del
regulador.
Î Conecte ahora los módulos a los pares de terminales
marcados con VBus
®
Devices (1, 2, 3) sin tener en cuenta
la polaridad.
Î Para cerrar la caja, coloque la parte superior de la
misma sobre la parte inferior y atornille el tornillo
de cierre.
Î Conecte la fuente de alimentación al enchufe del VBus
®
Repeater.
El cable VBus
®
se puede prolongar hasta 150 metros con un
cable bifilar común (sección mínima de 0,5 mm
2
).

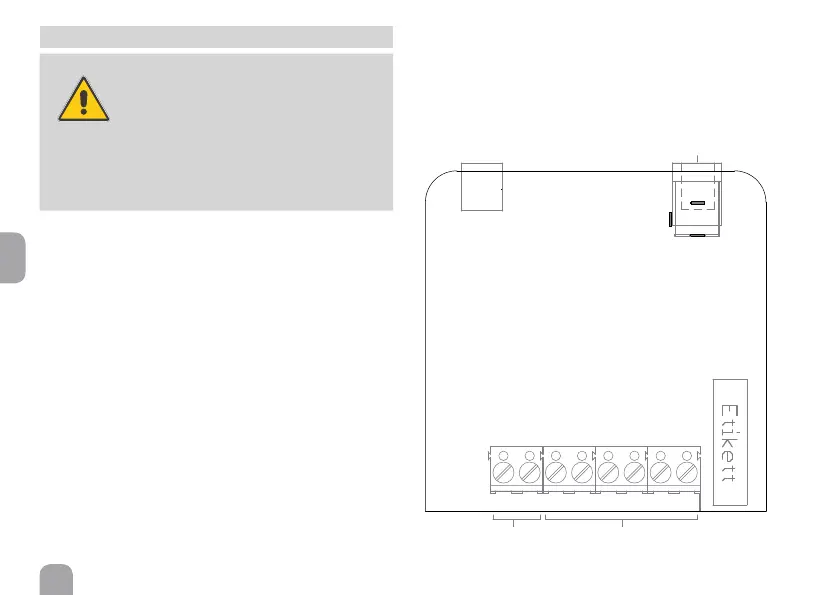

Terminales VBus
®
Master
Terminales VBus
®
Devices
123
Toma para la fuente
de alimentación
