Allacciamento elettrico
ATTENZIONE!
Scarica elettrostatica!
La scarica elettrostatica può danneggiare i
componenti elettronici!
Î Prima di manipolare l’apparecchiatura,
toccare un oggetto di metallo messo
“a terra” (rubinetto, radiatore ecc.) per
eliminare le cariche elettrostatiche che
si può avere addosso!

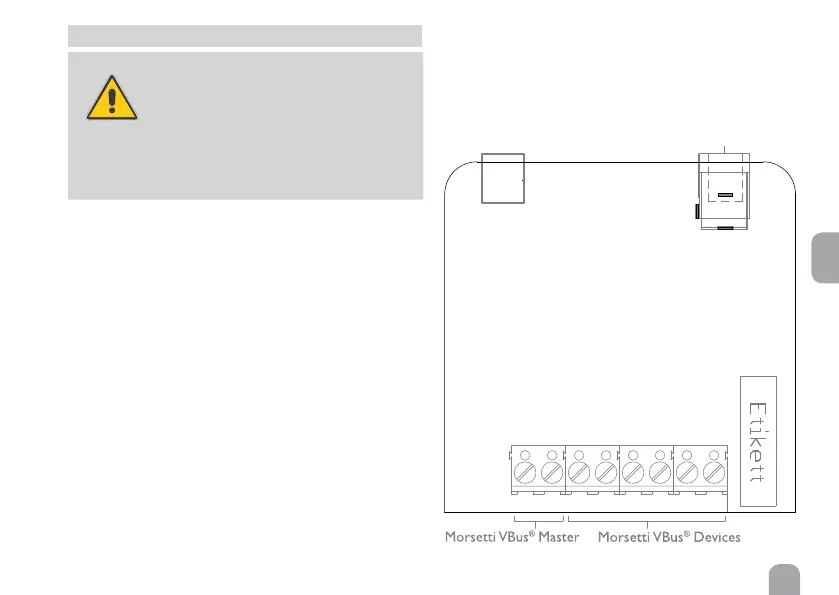

Per collegare il cavo VBus
®
, procedere come segue:
Î Per aprire l’involucro, svitare la vite di chiusura e ri-
muovere la parte superiore dello stesso.
Î Collegare il cavo VBus
®
compreso nella fornitura ai
morsetti segnati con “Master” con polarità indifferente.
Î Collegare l’altro lato del cavo ai morsetti VBus
®
della
centralina.
Î Collegare adesso i moduli ai paia di morsetti contrasse-
gnati “VBus
®
Devices” (1, 2, 3) con polarità indifferente.
Î Per chiudere l’involucro, rimettere in posizione la par-
te superiore dello stesso ed avvitare la vite di chiusura.
Î Collegare l’alimentatore alla presa del VBus
®
Repeater.
Il cavo VBus
®
può essere prolungato fino a 150 metri medi-
ante un cavo bifilare (sezione trasversale minima 0,5 mm
2
).
123
Presa per l'alimentatore
