Elektrischer Anschluss
ACHTUNG!
Elektrostatische Entladung
Elektrostatische Entladung kann zur Schädi-
gung elektronischer Bauteile führen!
Î Vor dem Berühren des Geräteinneren
für eine statische Entladung sorgen!
Dazu ein geerdetes Bauteil (z. B. Wasser-
hahn, Heizkörper o. ä.) berühren.
Um die VBus
®
-Leitung anzuschließen, folgendermaßen
vorgehen:
Î Um das Gehäuse zu öffnen, die Verschlussschraube
lösen und das Gehäuseoberteil abnehmen.
Î Die beiliegende VBus
®
-Leitung mit beliebiger Polung
an die beiden Klemmen mit der Bezeichnung Master
anschließen.
Î Das andere Ende der Leitung mit der VBus
®
-Klemme
am Regler verbinden.
Î Die Module mit beliebiger Polung an die mit VBus
®
Devices gekennzeichneten Klemmenpaare (1, 2, 3) an-
schließen.
Î Um das Gehäuse wieder zu verschließen, Gehäuseober-
teil wieder aufsetzen und Verschlussschraube festziehen.
Î Das Steckernetzteil an die Anschlussbuchse des VBus
®
-
Repeaters anschließen.
Die VBus
®
-Leitung kann mit einer handelsüblichen zweiad-
rigen Leitung (Mindestquerschnitt 0,5 mm
2
) bis auf 150 m
verlängert werden.

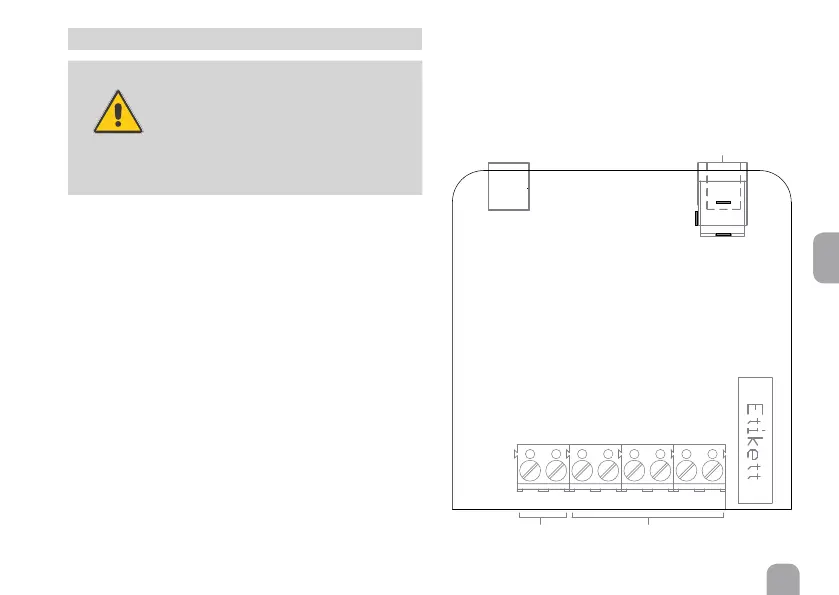

VBus
®
-Master-Klemmen
VBus
®
-Devices-Klemmen
123
Anschlussbuchse für
das Steckernetzteil
