4
dede
Montage
Die Montage darf ausschließlich in trockenen Innenräumen
erfolgen. Der VBus
®
-Repeater ist klein und leicht, so dass
eine Wandmontage nicht unbedingt notwendig ist. Er kann
auf dem Schreibtisch oder einem Anlagenbauteil abgelegt
werden (zulässige Umgebungstemperatur beachten!).
Es liegen vier selbstklebende, rutschfeste Gummifüßchen
bei, die bei Bedarf in den entsprechenden Vertiefungen an
der Gehäuseunterseite angebracht werden können, um
eine sichere Ablage des Geräts ohne Wandmontage zu
gewährleisten.
Falls eine Wandmontage vorgenommen werden soll,
folgendermaßen vorgehen:
Î Aufhängung auf dem Untergrund markieren.
Î Bohrloch vorbereiten und beiliegenden Dübel mit zu-
gehöriger Schraube vormontieren.
Î Gehäuse am Aufhängungspunkt einhängen.
Î Position für die Befestigungsschraube auf dem Unter-
grund markieren (Lochabstand 70 mm).
Î Unteres Bohrloch vorbereiten und Dübel setzen.
Î Gehäuse oben einhängen und mit unterer Befesti-
gungsschraube fixieren.

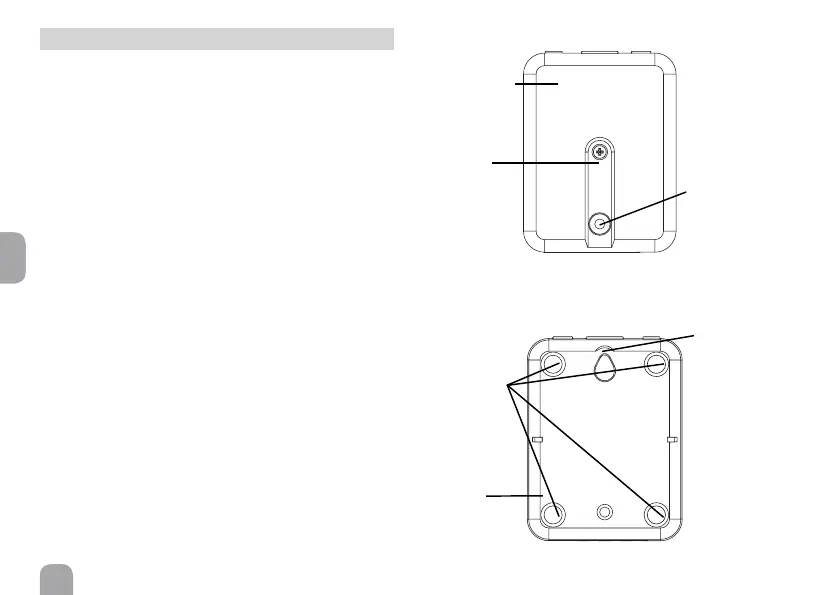

Vorderansicht
Rückansicht
Verschluss-
schraube
Gehäuseoberteil
Öffnung für die
Befestigungs -
schraube
Vertiefungen für
die Gummi-
füßchen
Aufhängung
Gehäuse-
unterteil
