1. Si la fileteuse démultipliée est raccordée à une
machine à fileter ou à un système d’entraînement,
assurez-vous que le matériel en question est
débranché et que son commutateur se trouve à la
position « OFF ».
2. Nettoyez la fileteuse, ses poignées et ses comman-
des soigneusement. Cela en facilitera l’inspection et
assurera une meilleure prise en main de l’appareil. Au
besoin, nettoyez les mâchoires de bride de main-
tien à l’aide d’une brosse métallique. Eliminez tous
copeaux et résidus de filetage de la tête de filière.
3. L’examen de la fileteuse devrait révéler :
• Un assemblage complet et approprié,
• La présence d’éléments brisés, endommagés,
manquants, désalignés ou grippés,
• La présence et lisibilité de la fiche signalétique de
l’appareil
(Figures 1 et 2),
• Toute anomalie susceptible de nuire au bon fonc-
tionnement et à la sécurité de l’appareil.
En cas d’anomalie, la fileteuse démultipliée devra être
réparée avant d’être utilisée.
4. Examinez le tranchant des filières pour signes de
déformation, d’ébréchure ou autres anomalies. Les
outils de coupe émoussés ou endommagés néces-
sitent un plus grand effort à l’usage, produisent des
filetages de mauvaise qualité et augmentent les
risques d’accident.
5. Au besoin, lubrifiez la fileteuse démultipliée selon les
consignes de la section « Entretien », puis essuyez
l’appareil pour éliminer toute trace d’huile excédentaire.
6. Examinez et entretenez l’ensemble du matériel utilisé
selon les consignes applicables afin d’assurer son bon
fonctionnement.
Lors de l’utilisation d’une machine à fileter ou d’un sys-
tème d’entraînement, vérifiez le raccordement et le
bon fonctionnement de sa pédale de commande et de
son cordon d’alimentation.
Ne jamais utiliser une machine à fileter ou système
d’entraînement qui ne fonctionne pas correctement.

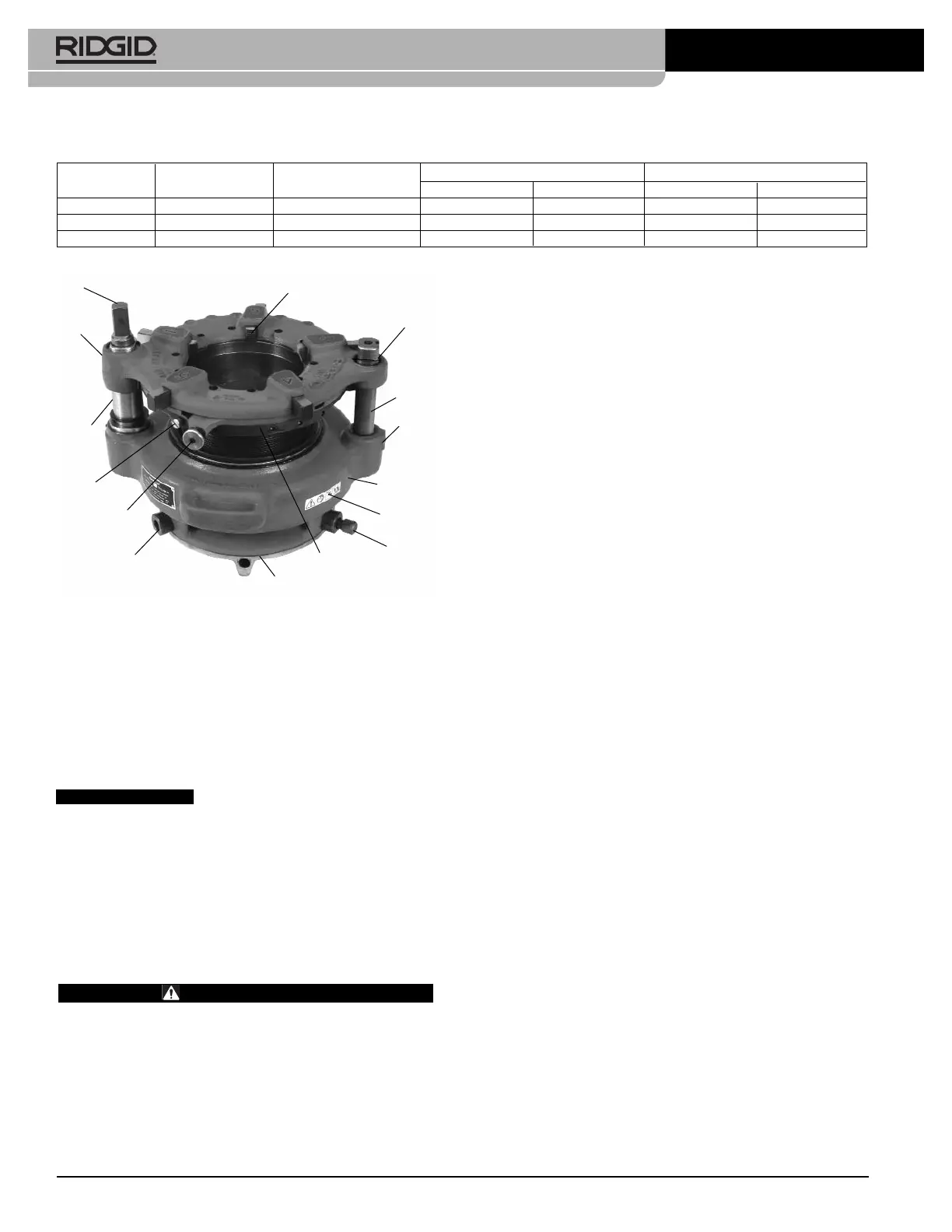

Figure 2 – Fileteuse démultipliée n° 161
Equipements de base
Les fileteuses démultipliées n° 141 et n° 161 sont livrées
avec les articles suivants :
• Un jeu de filières rapides
• Clé de bride de maintien
• Mode d’emploi
Le choix des matières utilisées et
des moyens de raccordement appropriés reste la respon-
sabilité du bureau d’études et/ou de l’installateur du réseau.
Avant toute intervention, il convient d’effectuer une étude
approfondie du milieu d’exploitation spécifique du réseau,
notamment au niveau de son milieu chimique et des tem-
pératures d’exploitation prévues.
Inspection préalable
AVERTISSEMENT
Afin de limiter les risques de choc électrique,
d’écrasement des membres et autres lésions, et
afin de protéger la machine elle-même, examinez la
fileteuse démultipliée et corrigez toute anomalie
éventuelle avant chaque utilisation.
AVIS IMPORTANT
22
Fileteuses n° 141 et n° 161
Modèle Filetage Filets par pouce
Capacité Poids
pouces mm lb kg
141 NPT 8 2
1
/
2
à 4 65 à 100 93 42,2
141 BSPT 11 2
1
/
2
à 4 65 à 100 93 42,2
161 NPT 8 4 à 6 100 à6 150 158 71,7
Fiche technique
Jeu de 5 filières
Repère de
largeur de
filetage
Guide
Boitier
d’engrenages
Platine de sélection
Tête de
filière
Vis de
butée
Chemise
de
pignon
Mâchoires de bride de
maintien
Arbre d’entraînement
Bride de maintien
Vis de
blocage
du
guide
Vis de
blocage
Fiche
signalétique
Molettes de
platine à
cames (2)
