30
Fileteuses nº 141 et nº 161

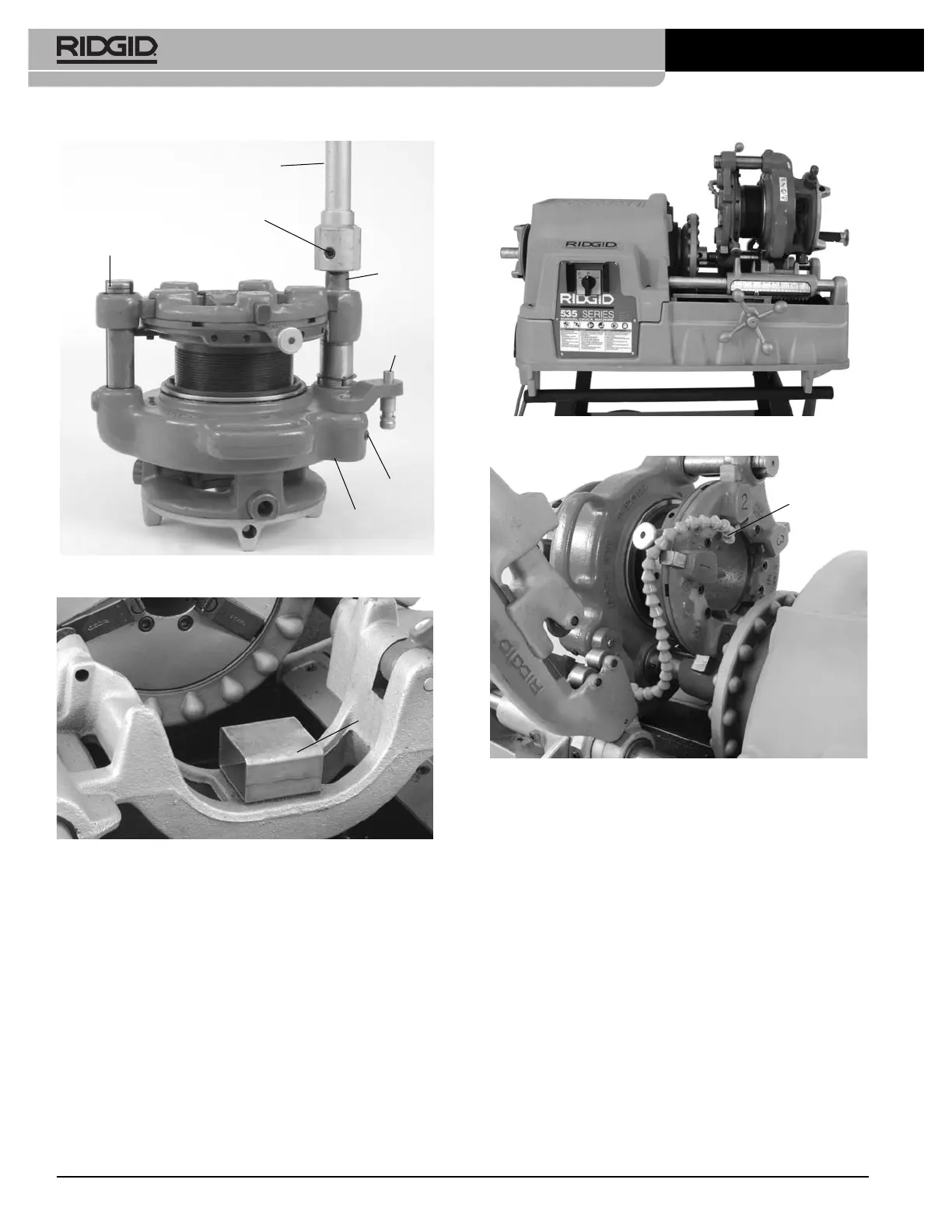

Figure 15 – Barre d’entraînement n° 844 et bielle
d’entraînement n° 768 installées
Figure 16 – Selle sur chariot du 535
4. Alignez l’ergot de la tringle d’entraînement sur l’orifice
de montage de tête de filière du chariot, puis intro-
duisez-le à fond en déplaçant le chariot. Serrez la vis
de blocage de la tringle d’entraînement pour l’arrimer.
Vérifiez le bon assemblage et la parfaite stabilité de la
fileteuse démultipliée et de la machine à fileter (Figure
17).
5. Si la machine utilisée est équipée d’un système de
lubrification, montez l’embout de son flexible sur la
tringle d’entraînement et orientez-le de manière à
lubrifier la zone entre les filières 1 et 2.
Figure 17 – Fileteuse démultipliée en montage direct
avec 535
Figure 18 – Passage du flexible de lubrification
Montage directe de la 535A et de la
fileteuse démultipliée
1. Placez la selle de nivellement sur le chariot comme
indiqué à la Figure 16.
2. Positionnez le flexible de lubrification sur la tringle
d’entraînement n° 268.
3. Desserrez la vis de blocage du bossage d’accessoires
de la fileteuse démultipliée.
4. Depuis l’arrière de la machine, introduisez la barre
d’entraînement à travers le guide d’arbre jusqu’au
couvercle (les mâchoires doivent être complètement
ouvertes) en tournant la barre d’entraînement en
sens antihoraire.
5. A l’aide d’un autre individu ou du matériel de levage
approprié, soulevez la fileteuse démultipliée et posez-
Fileteuse démultipliée n° 141
Vis de blocage (2)
Barre d’entraînement n° 844
Arbre
d’entraînement
Vis de blocage
Tringle
d’entraînement
n° 768
Bossage
d’accessoires
Selle de
nivellement
Embout de
flexible entre
les filières 1
et 2
