Kamera inspekcyjna micro CA-25
124
6. Sprawdzić przewód na całej długości
pod kątem pęknięć i zniszczeń. Uszko-
dzenie przewodu może ułatwić dostanie
się wody do urządzenia i zwiększyć ryzy-
ko porażenia prądem.
7. Sprawdz, czy etykiety ostrzegawcze
obecne, mocno przytwierdzone i czytelne.

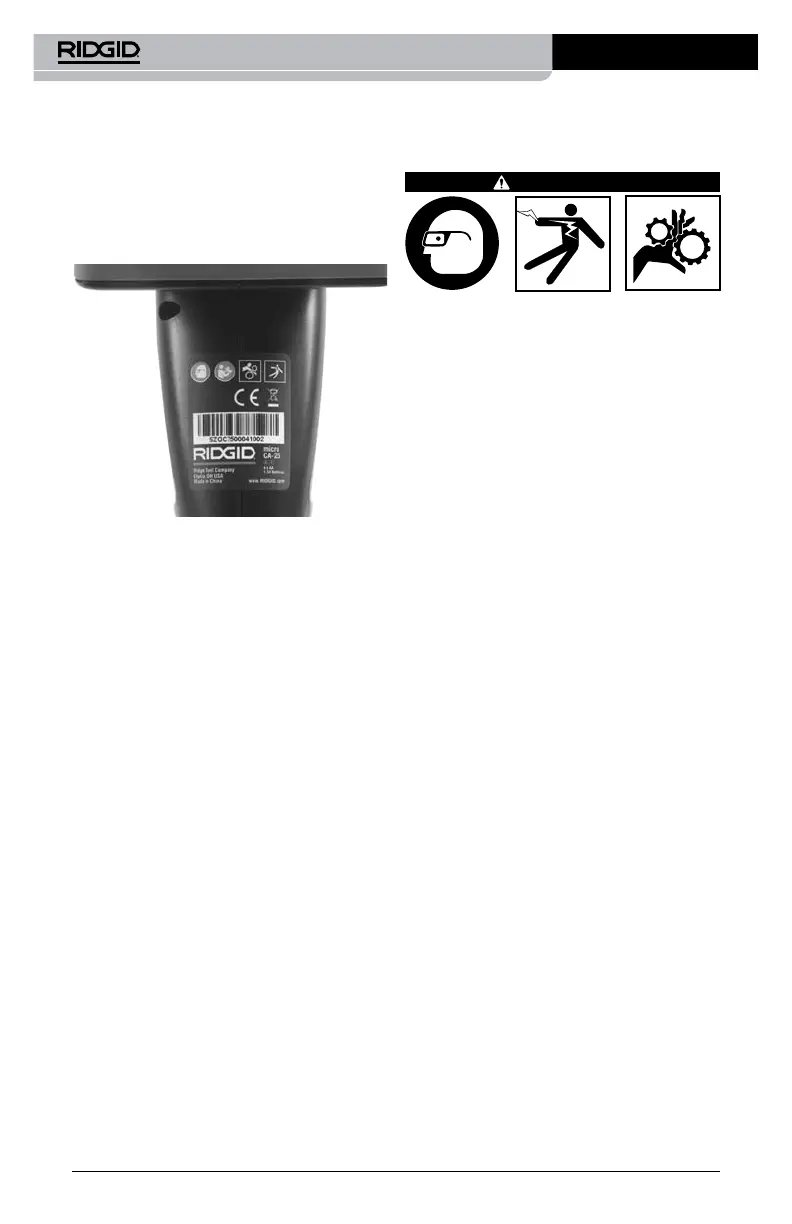

Rysunek 6 – Etykieta ostrzegawcza
8. Jeśli podczas przeglądu zostaną wykry-
te jakieś problemy, nie należy używać
kamery inspekcyjnej do momentu prze-
prowadzenia odpowiednich czynności
serwisowych.
9. Suchymi mi założyć ponownie uchwyt
baterii, aby upewnić się, że jest w pełni wło-
żony.
10. Nacisnąć i przytrzymać przez 1 sekundę
przycisk zasilania. Po przejściu kamery
w stan gotowości pojawi się obraz. Je-
śli urządzenie nie działa prawidłowo, w
pierwszej kolejności wymienić baterie.
11. Nacisnąć i przytrzymać przez 1 sekun-
przycisk zasilania w celu wyłączenia
urządzenia.
Przygotowanie narzędzia i
obszaru roboczego
OSTRZEŻENIE
Przygotow kamerę inspekcyjną micro
CA-25 i obszar roboczy zgodnie z poniż-
szymi procedurami, aby zmniejszyć ryzy-
ko obrażeń spowodowanych porażeniem
prądem, zaplątaniem i innymi przyczynami
oraz zapobiec uszkodzeniu narzędzia i in-
stalacji.
1. Sprawdzić obszar roboczy pod kątem
warunków takich jak:
 
 -
rów lub kurzu mogących spowodować
zapłon. Jeśli one występują, nie praco-
wać na tym obszarze, dopóki źróa tych
zanieczyszczeń nie zostaną rozpoznane
i usunięte. Kamera inspekcyjna micro CA-
25 nie jest odporna na wybuchy i może
wytwarzać iskry.
 
dla operatora. Nie ywać kamery in-
spekcyjnej, stojąc w wodzie.
2. Zbadać obszar lub miejsce, które będzie
poddawane inspekcji i zdecydować, czy
kamera inspekcyjna micro CA-25 jest od-
powiednim urządzeniem do tego zada-
nia.
 
obszaru. Średnica minimalna otworu,
w którym zmieści się głowica kamery
17 mm, wynosi około 19 mm.
Określić, czy w razie jakichkolwiek
przeszkód będzie wymagane bardzo
ciasne obracanie przewodu. Przewód
kamery inspekcyjnej może przecho-
dzić bez uszkodzenia przez zgięcia o
promieniu kąta 2 cale (50 mm).
 
inspekcji jest dostępne źródło zasilania.
Jeśli tak, musi być ono wyłączone, aby
zmniejszyć ryzyko porażenia prądem.
Zastosować odpowiednie procedury
zabezpieczające, aby zapobiec przy-
padkowemu włączeniu prądu podczas
przeprowadzania inspekcji.
