Kamera inspekcyjna micro CA-25
125
 -
kalia, szczególnie w przypadku odpły-
wów. Ważne jest, aby podjąć specjalne
środki bezpieczeństwa wymagane przy
pracy w obecności środków chemicz-
nych. Koniecznych informacji udziela
producent substancji chemicznej. Sub-
stancje chemiczne mogą uszkodzić
bądź zniszczyć kamerę inspekcyjną.
 -
szarze oraz elementy na nim występu-
jące. Temperatura pracy kamery inspek-
cyjnej wynosi od 32°F do 122°F (0°C do
50°C). Użytkowanie na obszarze poza
tym zakresem lub kontakt z bardziej
gorącymi lub zimnymi przedmiotami
może uszkodzić kamerę.
  
znajdują się na obszarze poddawanym
inspekcji. Jeśli tak, muszą zostać unie-
ruchomione, aby zapobiec ruchom
podczas inspekcji w celu zmniejszenia
ryzyka splątania się. Zastosuj odpo-
wiednie procedury zabezpieczające,
aby zapobiec poruszaniu się tych czę-
ści podczas inspekcji.
Jeśli kamera inspekcyjna micro CA-25 nie jest
odpowiednim narzędziem do tego zadania,
można innego narzędzia rmy RIDGID.
Pełna lista produktów rmy RIDGID znajdu-
je się w katalogu RIDGID oraz na witrynach
www.RIDGID.com lub www.RIDGID.eu.
3. Upewnić się, że kamera inspekcyjna mi-
cro CA-25 została poddana prawidłowe-
mu przeglądowi.
4. Zamontować właściwe wyposażenie do-
datkowe dla danego zastosowania.
Instrukcje obsługi
OSTRZEŻENIE
Zawsze należy nosić okulary ochronne za-
bezpieczające oczy przed brudem i innymi
ciałami obcymi.
Należy postępować zgodnie instrukcją ob-
sługi, aby zmniejszyć ryzyko porażenia prą-
dem, zaplątania się i innych wypadków.
1. Upewnić się, że kamera inspekcyjna i ob-
szar roboczy poprawnie przygotowane
i na obszarze roboczym nie ma osób po-
stronnych i innych przeszkód.
Zmniejszanie
jasności diod
LED

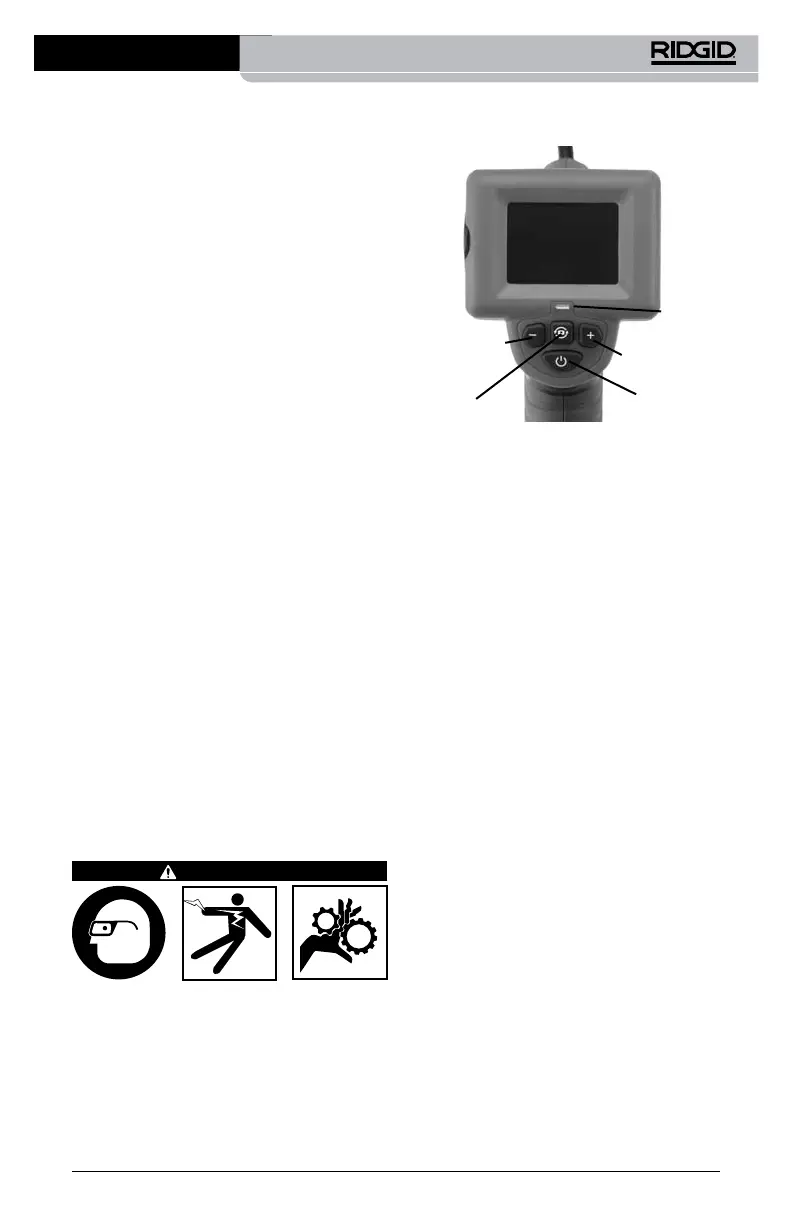

Rysunek 7 – Elementy sterujące
Obracanie
obrazu
Kontrolka
stanu
zasilania
Zwiększanie
jasności diod
LED
Zasilanie
2. Włączenie zasilania: Nacisnąć i przytrzy-
mać przez 1 sekundę przycisk zasilania.
Kontrolka zasilania zapali się. Jeśli kontro-
lka zasilania pali się na ZIELONO, oznacza
to, że stan naładowania baterii kamery
inspekcyjnej micro CA-25 jest dobry. Jeśli
kontrolka zasilania pali się na CZERWONO,
baterie należy wymien. Jeśli dioda LED
nie zapala się, należy wymienić baterie.
3. Wstępne uformowanie przewodu: Je-
śli badany obszar tego wymaga, wstępnie
uformow przewód. Nie wolno formować
zagięć o promieniu mniejszym niż 2 cale
(5 cm), ponieważ może to uszkodzić prze-
wód.
4. Regulacja jasności diod LED: ączyć
diody LED. Głowica kamery jest wyposażo-
na w cztery diody LED ułatwiające inspek-
cję. Za pomocą przycisków + i - włącza się
oraz reguluje jasność diod LED.
5. Inspekcja: Umieścić głowicę kamery i
przewód w przestrzeni do zbadania. Nie
używać głowicy i przewodu do innych
celów niż inspekcja. Nie ywać głowicy
i przewodu do oczyszczania drogi. Nie
wciskać na siłę głowicy i przewodu na
wąskich zgięciach lub obszarach. Może to
uszkodzić urządzenie i badany obszar.
6. Obracanie obrazu: W razie potrzeby
można obrócobraz na wyświetlaczu w
skokach o 180 stopni, naciskając przycisk
obracania obrazu.
7. Wyłączanie zasilania: Po zakończeniu
inspekcji ostrożnie wycofać kamerę i prze-
wód z badanego obszaru. Nacisnąć i przy-
trzymać przez 1 sekundę przycisk zasilania
