Ensamblaje
ADVERTENCIA: Para su propia seguridad,
nunca conecte el enchufe a un tomaco-
rriente de la fuente de energía hasta que se
hayan completado todos los pasos de
ensamblaje y haya leído y entendido las
instrucciones de seguridad y operativas.
Ensamblaje y alineación de la extensión
de la mesa
1. Localice la extensión de la mesa. Localice el
ensamblaje de la bolsa con los dos tornillos
de sombrerete y las dos arandelas de seguri-
dad.
2. Coloque los dos pernos y las dos arandelas
de seguridad a través de los agujeros de la
extensión de la mesa y sujételos en el
extremo de la mesa. Apriételos solamente
con los dedos.
3. Utilice una regla recta para alinear la exten-
sión de la mesa tanto con el tope-guía como
con la base de la sierra, de la manera que se
muestra en la ilustración.
4. Utilizando el extremo hexagonal de 1/4" de la
llave de combinación, apriete firmemente los
dos tornillos de sombrerete.
Colocación del codo para polvo y la
bolsa para polvo
Coloque el codo para polvo en el orificio para
polvo de 2-1/2 pulgadas que está en la parte
trasera de la sierra.
Para colocar la bolsa para polvo, oprima la
abrazadera de resorte que está sobre la bolsa y
colóquela sobre el codo para polvo.
Si se desea, puede introducirse una manguera
de aspiradora para mojado/seco de 2-1/2 pul-
gadas en el orificio para polvo o en el codo
para polvo.
Si se desea, la bolsa para polvo puede colo-
carse directamente en el orificio para polvo de
la sierra.
ADVERTENCIA: Para reducir el riesgo de
lesiones debidas a serrín y virutas de
madera que salgan despedidos, nunca uti-
lice la sierra sin tener instalada la bolsa
para polvo, el codo para polvo o la man-
guera de aspiración. Dirija siempre el codo
para polvo de manera que se aleje de las
personas que estén presentes y del opera-
dor.

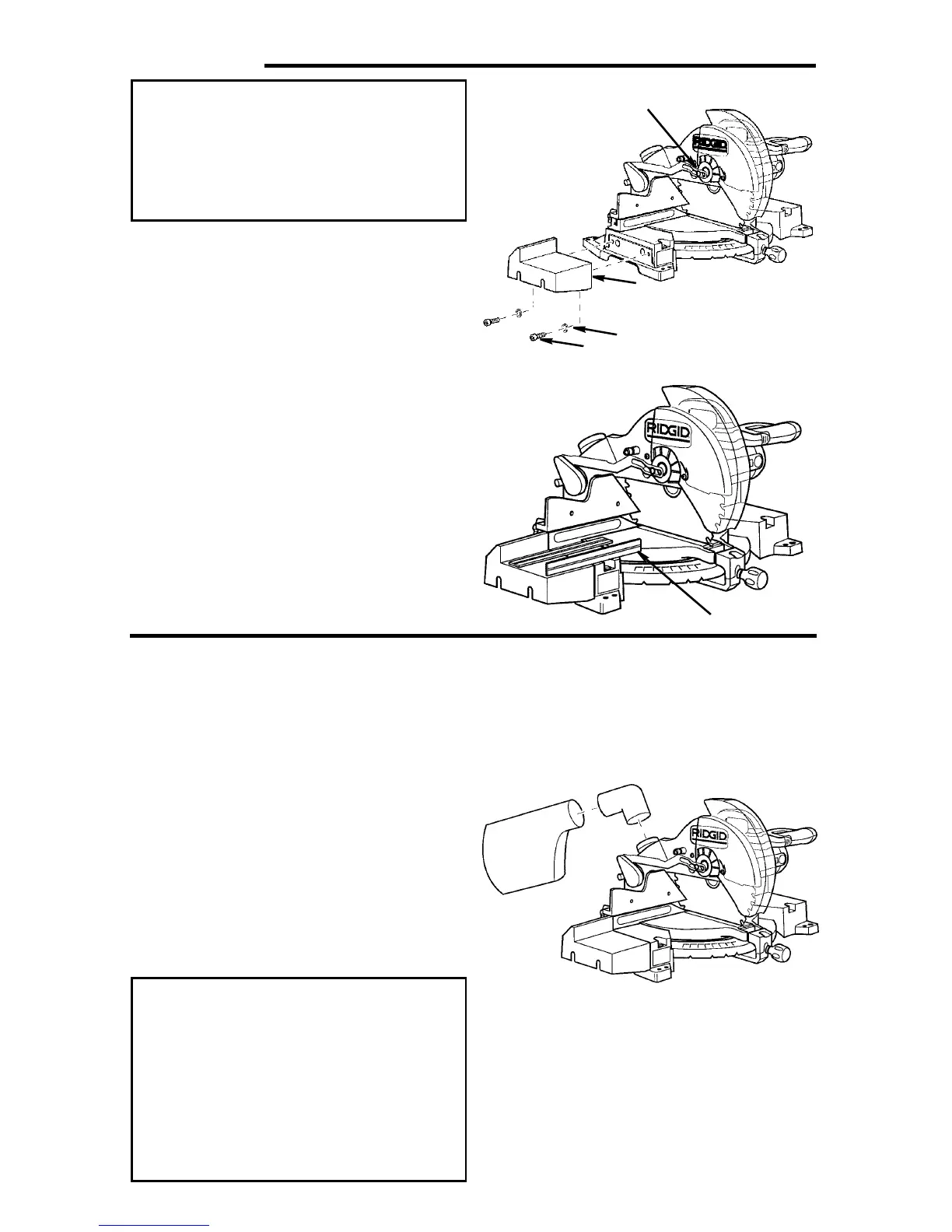

Pasador de fijación
Extensión de la mesa
Arandela de seguridad
Tornillos de sombrerete
Regla recta
