RIDGID MS1250 - Ensamblaje del Juego de Patas

63

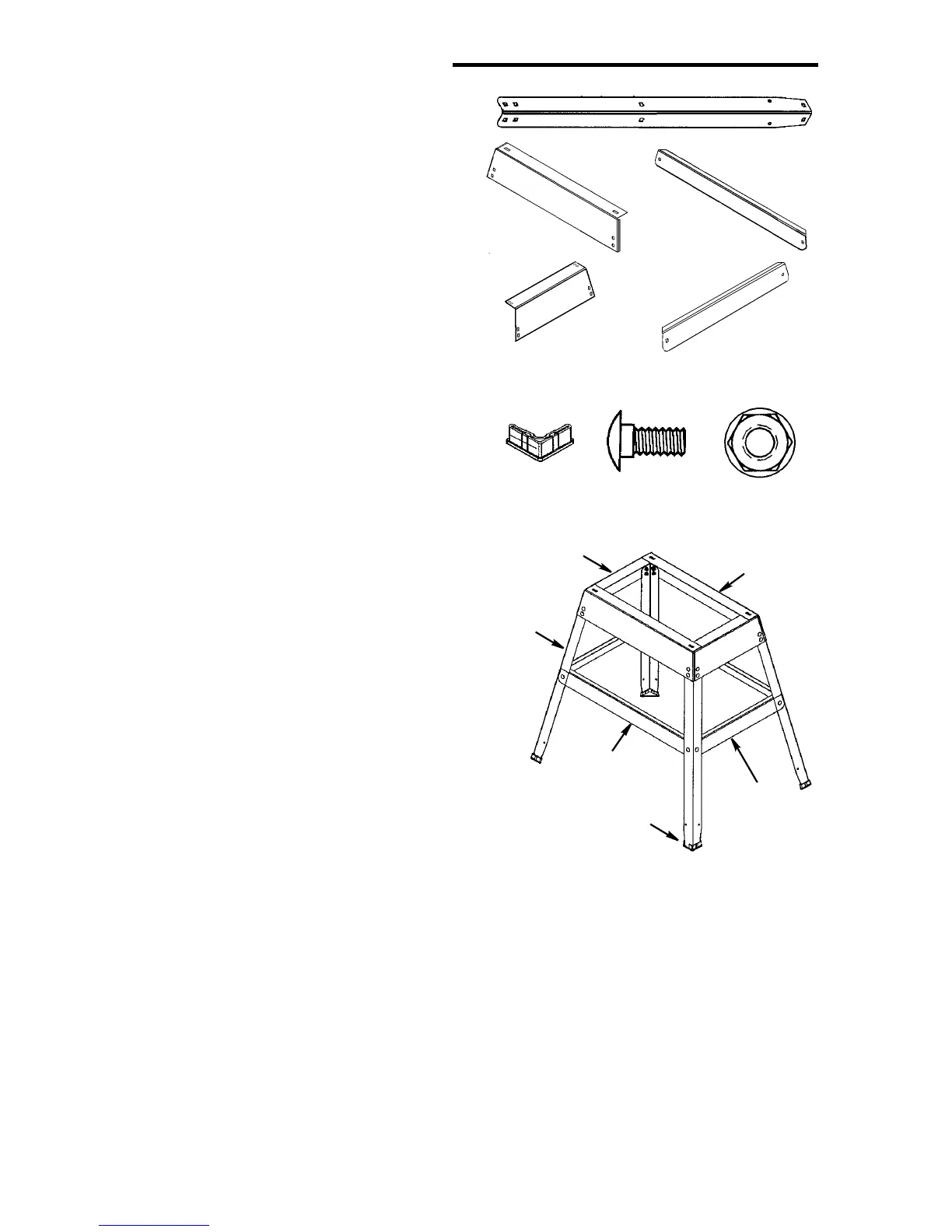

Ensamblaje del juego de patas
1. Localice las piezas siguientes:
4 patas
2 rigidizadores superiores largos
2 rigidizadores superiores cortos
2 rigidizadores inferiores largos
2 rigidizadores inferiores cortos
2. Localice lo siauiente en la bolsa de herrajes
del juego de patas:
4pies
24pernos de carruaje de 5/16-18 x 5/8
24tuercas con brida de 5/16-18
NOTA: Los herrajes no se muestran a tamaño
real.
3. Ensamble la base de soporte de la manera
que se muestra en la ilustración. Asegúrese
de que las patas vayan dentro de los rigidiza-
dores superiores. Asegúrese de que las
patas vayan fuera de las rigidizadores infe-
riores. Asegúrese de que los rigidizadores
superiores largos vayan sobre los rigidizado-
res superiores cortos.
4. Apriete las tuercas solamente con los dedos
en este momento.
Pata
Rigidizador
superior largo
Rigidizador
superior corto
Rigidizador
inferior largo
Rigidizador
inferior corto
Tuerca con bridaPernoPie
Rigidizador
superior corto
Rigidizador
superior largo
Pata
Rigidizador
inferior largo
Pie
Rigidizador
inferior corto
