4. Mesa — Está asentada en la base, soporta
el pivote y permite un inglete de aproxima-
damente 49° a izquierda y derecha.
5. Base — Soporta la mesa, sujeta los acce-
sorios y permite el montaje en un banco
de trabajo o en un juego de patas.
6. Extensión izquierda de la mesa — Ayuda
a soportar piezas de trabajo largas.
7. Tope-guía deslizante — Se desliza hacia
la izquierda/derecha para proporcionar
soporte máximo para la pieza de trabajo.
8. Pasador de fijación — La sierra para cor-
tar ingletes se puede fijar en la posición
bajada para almacenamiento compacto.
9. Placa de cubierta — Sujeta el protector
inferior y se coloca en el protector supe-
rior. Impide que el tornillo del eje portahe-
rramienta se salga cuando está sujeta
apropiadamente.
10. Protector superior de la hoja — Soporta
el motor, el asa, el interruptor, la hoja y el
protector inferior.
11. Cierre del eje portaherramienta — Permite
que el usuario evite que la hoja gire mien-
tras aprieta o afloja el tornillo del eje
portaherramienta al cambiar o quitar la hoja.
12. Botón de enclavamiento del interruptor
—Impide que el interruptor gatillo se
active accidentalmente.
13. Interruptor gatillo de encendido y apa-
gado —Para arrancar la herramienta,
oprima el botón de enclavamiento del inte-
rruptor con el dedo pulgar derecho o la
palma de cualquiera de las dos manos y
luego apriete el gatillo. Suelte el gatillo
para detener la sierra para cortar ingletes.
Instale un candado a través del agujero del
gatillo para impedir el uso no autorizado..
14. Pomo de fijación del tope-guía desli-
zante —Fija el tope-guía en la posición de
corte correcta.
15. Llave de combinación — Utilizada para
ajustes de tornillos de cabeza hexagonal
de 1/4" y de cabeza Phillips.
16. Pasador de índice de bisel —Este pasador
de tres posiciones proporciona un tope de
bisel de 0° y de moldura de techo cuando
está empujado completamente hacia aden-
tro. En la posición central a 0° y a 45° se
proporciona tope de bisel. Tire del pasador
11
12
13

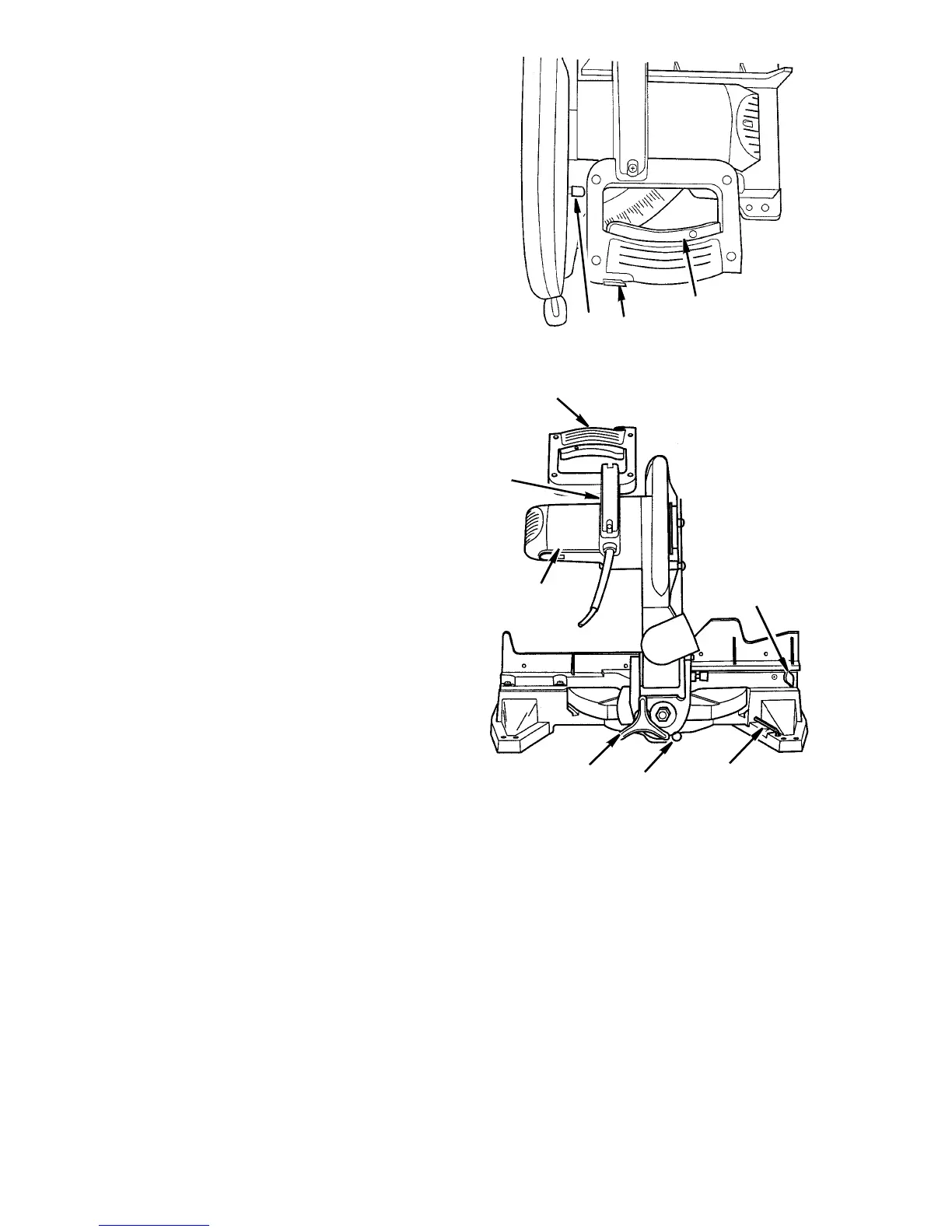

Parte delatera de la sierra
18
17
14
16
15
19
20
completamente hacia afuera y los topes
podrán sobrepasarse, proporcionando una
capacidad de bisel de -2° hasta 47°.
17. Botón giratorio de fijación de bisel —
Fija la sierra para cortar ingletes en el
ángulo de bisel deseado.
18. Etiqueta de advertencia.
19. Asa de transporte — Esta asa se encuen-
tra incorporada a la unidad para llevarla de
un lugar a otro. Antes de intentar levantar
la unidad por el asa de transporte, fije
siempre el cabezal mecánico de la sierra
para cortar ingletes en la posición hacia
abajo utilizando el pasador de fijación.
Asegúrese de que los botones giratorios
de fijación de inglete y de fijación de bisel
estén apretados.
