RIDGID MS1250 - Page 86

86
Piezas de repuesto
Lista de piezas para la sierra de 12" para cortar ingletes compuestos RIDGID
No. de modelo MS12502
Las piezas RIDGID se encuentran disponibles en línea conectándose a www.ridgidparts.com

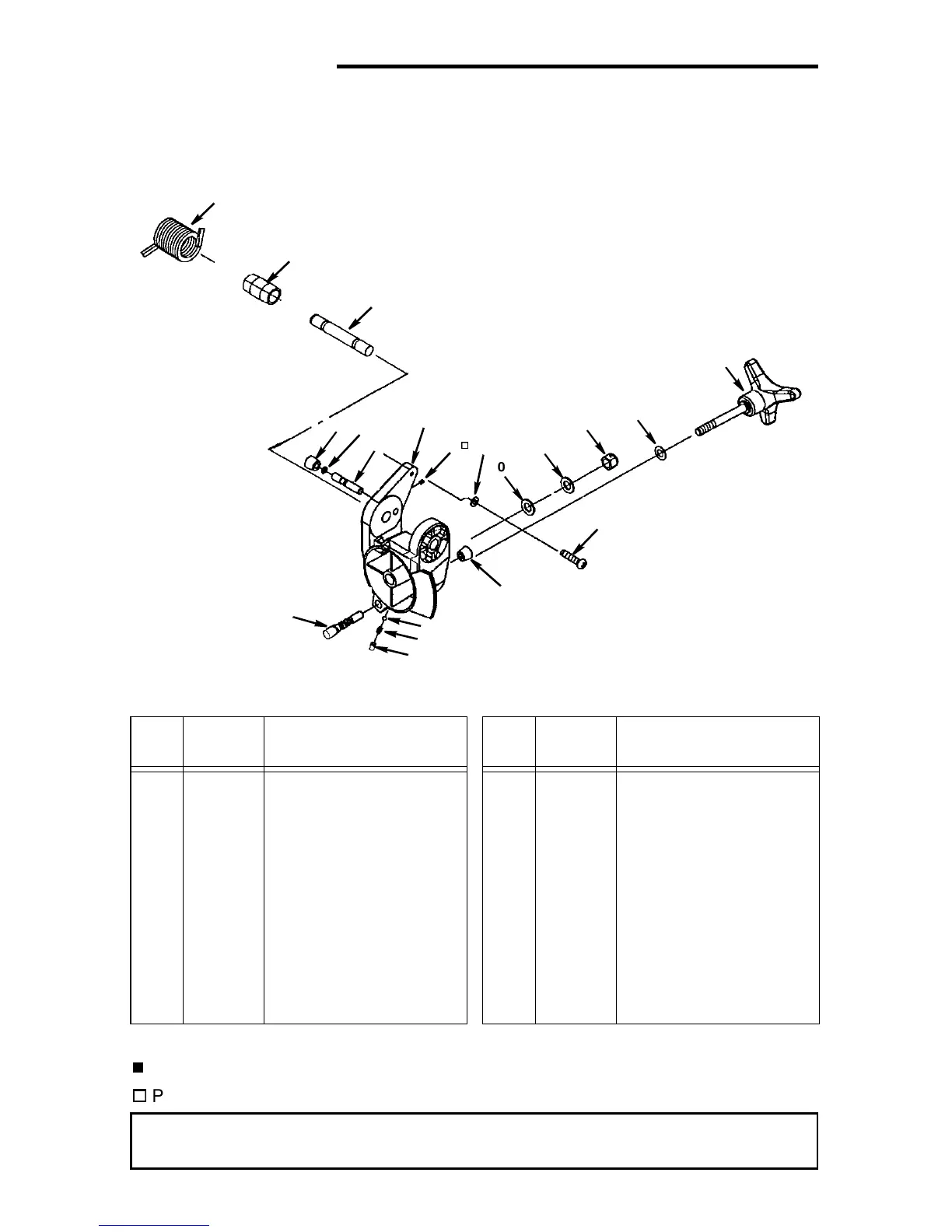

Figura 4: Ensamblaje del pivote
Pida siempre por número de pieza — no por número de clave
* Artículo de herraje estándar. Puede comprarse localmente.
n Para quitar esta pieza, utilice una llave hexagonal en “L” de 3 mm
o Para quitar esta pieza, utilice una llave hexagonal en “L” de 2 mm.
‡ PRECAUCIÓN: Vea las precauciones para el ensamblaje mecánico que aparecen en la
página 67.
1
2
3
4
5
6
7
8
o
9
10
11
12
19
13
14
4
15
16
17
■
18
No. de
clave
No. de
pieza
Descripción
1
2
3
4
5
6
7
8
9
10
828066
823320
823344
828034
821421-2
828035
828107-1
828120
821063-1
828117
‡Resorte de torsión
Separador del resorte de
torsión
Eje de pivote de bisel
Tapa de goma
Junta tórica
Pasador de fijación
Pivote
Tornillo de ajuste de fijación
M4x0.7-5
*Arandela de 8 x 16 x 0.5
Arandela de 12.5 x 22 x 22
No. de
clave
No. de
pieza
Descripción
11
12
13
14
15
16
17
18
19
819179
818656
827488
821875-4
823742-2
828039
828040
828041-1
828170
Arandela elástica de
12.7 x 22 x 0.3
Tuerca de fijación M12 x 1.75
Pomo de bisel
Tornillo de resalto de M6 x 23
Bola 5mm
Resorte
Tornillo de ajuste de fijación
M6 x 1.0-10
Pasador del índice de bisel
*Arandela 10 x 20 x 2
