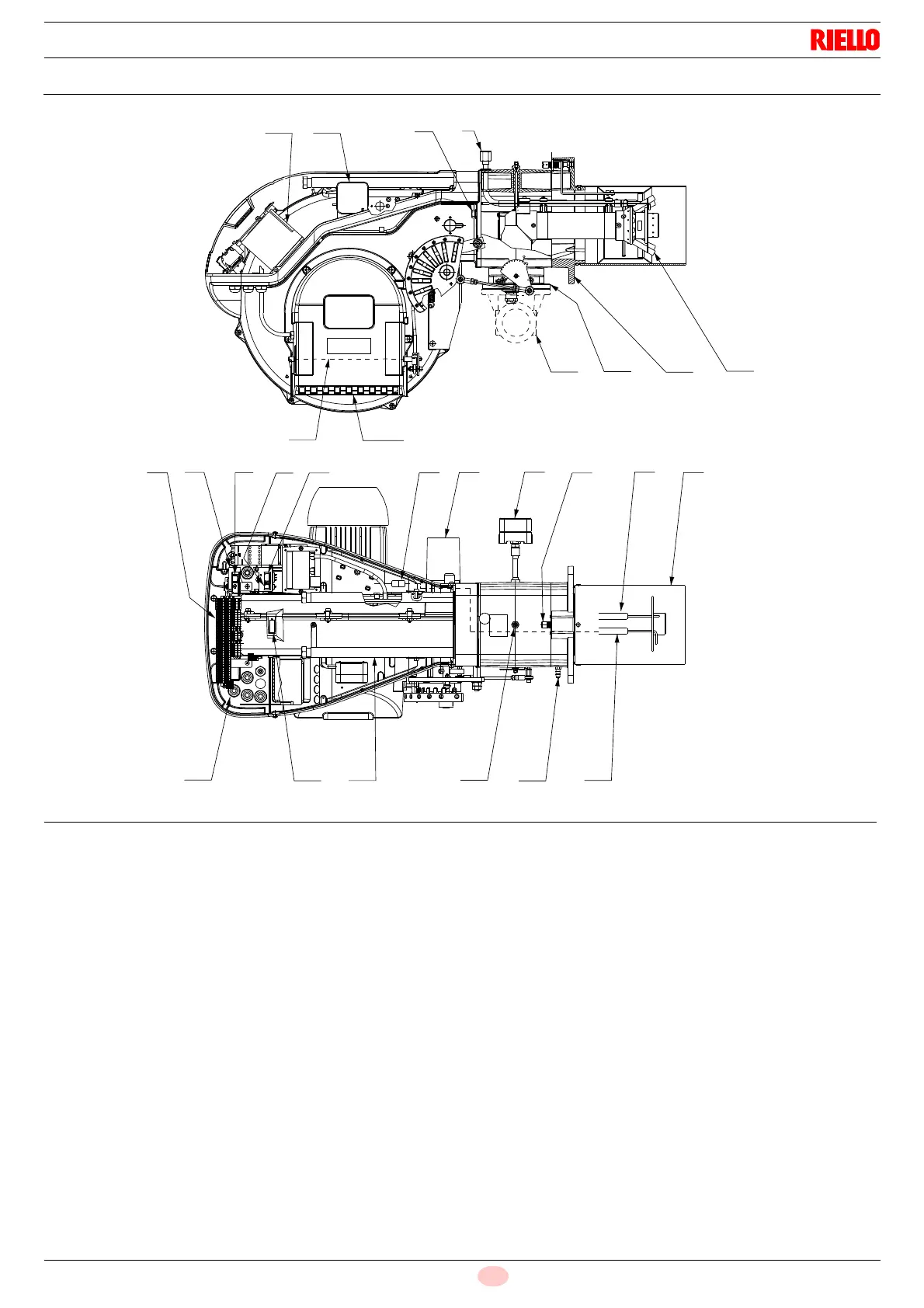

1 Cabezal de combustión
2 Electrodo de encendido
3 Tornillo regulación cabezal de combustión
4 Presostato gas de máxima
5 Servomotor, para el control de la válvula de mariposa del gas
y, mediante una leva de perfil variable, el registro del aire.
Cuando el quemador está parado, el registro del aire está
completamente cerrado para reducir al mínimo la dispersión
térmica de la caldera debido al tipo del conducto de humos
que toma aire de la boca de aspiración del ventilador.
6 Conector macho-conector hembra de la sonda de ionización
7 Tubo piloto
8 Contactor motor y relé térmico con pulsador de desbloqueo
9 Un interruptor para funcionamiento:
automático - manual - paro
Un pulsador para:
aumento - disminución de potencia
10 Regleta de conexiones para el conexionado eléctrico
11 Pasacables para las conexiones eléctricas a cargo del instala-
dor
12 Caja de control con piloto luminoso de bloqueo y pulsador de
desbloqueo
13 Visor llama
14 Presostato aire (tipo diferencial)
15 Guías para abertura del quemador e inspección del cabezal
de combustión
16 Toma de presión del gas y tornillo fijo cabezal
17 Toma de presión de aire
18 Sonda de control presencia llama
19 Registro de aire
20 Entrada aire del ventilador
21 Tornillo fijación del ventilador al soporte del quemador
22 Conducto llegada gas
23 Válvula mariposa de gas
24 Brida para la fijación a la caldera
25 Disco estabilizador de llama
26 Estribo para la aplicación del regulador de Potencia RWF40
27 Selector ON/OFF válvula principal
Hay dos posibilidades de bloqueo del quemador:
• BLOQUEO CAJA DE CONTROL:
La iluminación del pulsador de la caja 12) indica que el quema-
dor está bloqueado. Para desbloquear, oprimir el pulsador.
• BLOQUEO DEL MOTOR:
alimentación eléctrica de dos fases, para desbloquear, oprimir
el pulsador del relé térmico 8).
Fig. 5
