Instalación

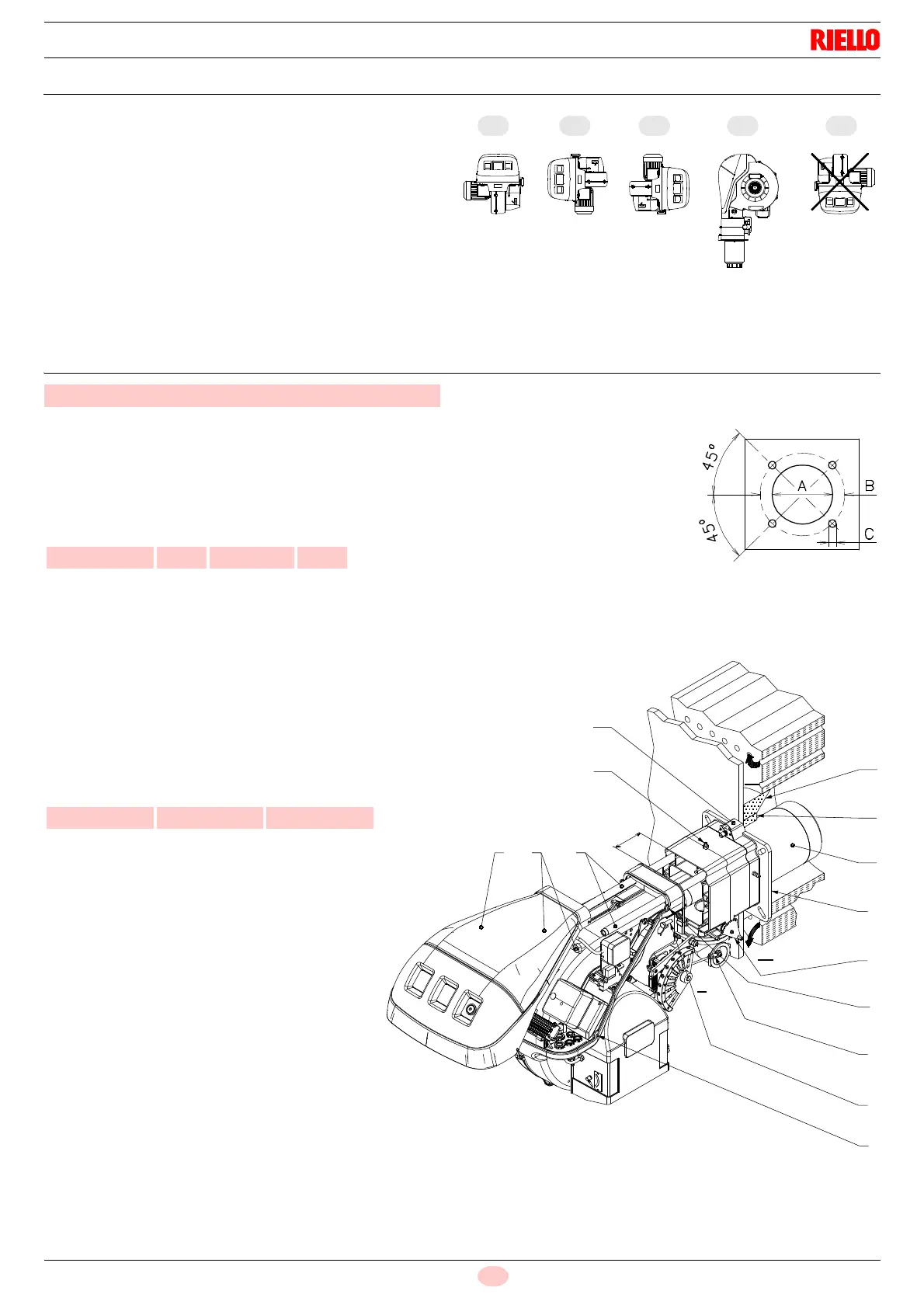

4.4 Posición de funcionamiento
El quemador está preparado exclusivamente para el
funcionamiento en las posiciones 1, 2, 3 y 4.
Es conveniente escoger la instalación 1 puesto que es
la única que permite el mantenimiento tal como descrito
a continuación en este manual. Las instalaciones 2, 3 y
4 permiten el funcionamiento pero complican las opera-
ciones de mantenimiento y de inspección del cabezal
de combustión.
Cualquier otro posicionamiento debe considerarse com-
prometedor para el funcionamiento correcto del apa-
rato. La instalación 5 está prohibida por motivos de
seguridad.
4.5 Fijación del quemador a la caldera
Preparación de la caldera
100mm
1 2 5
11
14
13
12
9
3
8
7
6
15
15
10
3
4
Perforación de la placa caldera
Taladrar la placa de cierre de la cámara de combustión tal como se indica en la Fig. 10.
Puede marcarse la posición de los orificios roscados utilizando la junta aislante que
se suministra con el quemador.
mm ABC
RS 100/M 185 275 - 325 M 12
Fig. 10
D455
Longitud de tubo llama
La longitud del tubo llama debe seleccionarse de acuerdo con las indicacio-
nes del fabricante de la caldera y, en cualquier caso, debe ser mayor que el
espesor de la puerta de la caldera completa, con el material refractario
incluido.
Las longitudes L disponibles son las indicadas en la tabla de abajo.
Para calderas con pasos de humos delanteros 15)
o con cámara de inversión de llama, colocar una
protección de material refractario 13) entre el
refractario de la caldera 14) y el tubo de llama 12).
Esta protección debe permitir el desplazamiento
del tubo de llama. Véase Fig. 11.
En calderas con frente refrigerado por agua, no es
necesario el revestimiento refractario 13)-14)
salvo que lo indique expresamente el fabricante
de la caldera.
Tubo llama corto largo
RS 100/M 250 mm 385 mm
Fig. 11
D8688
