Puesta en funcionamiento, calibración y funcionamiento del quemador
5
5.9 Medición de la corriente de ionización
El quemador está dotado de un sistema de ionización para
controlar la presencia de la llama. La corriente mínima para el
funcionamiento de la caja de control es de 6 μA.
El quemador genera una corriente netamente superior, no
precisando normalmente ningún control.
Si, de todas formas, se quisiera medir la corriente de ionización
hay que desconectar la clavija-toma (2)(Fig. 35) colocada en el
cable de la sonda de ionización e introducir un microamperíme-
tro (1)(Fig. 35) para corriente continua de 100 μA final de la
escala.
¡Atención a la polaridad!
5.10 Control de la presión del aire y del gas en el
cabezal de combustión
5.11 Controles finales (con el quemador
funcionando)
 Abrir el termostato/presostato TL:
 Abrir el termostato/presostato TS:
el quemador debe pararse
 Girar el botón del presostato gas de máxima hasta la posi-
ción de final de escala mínimo.
 Girar el botón del presostato aire hasta la posición de final
de escala máximo.
el quemador debe bloquearse
 Apagar el quemador y cortar la tensión.
 Desconectar el conector del presostato gas de mínima.
el quemador no debe arrancar
 Desconectar el cable de la sonda de ionización.
el quemador debe bloquearse por falta de encendido
 Comprobar que los bloqueos mecánicos de los dispositivos
de regulación estén bien apretados.
2
1

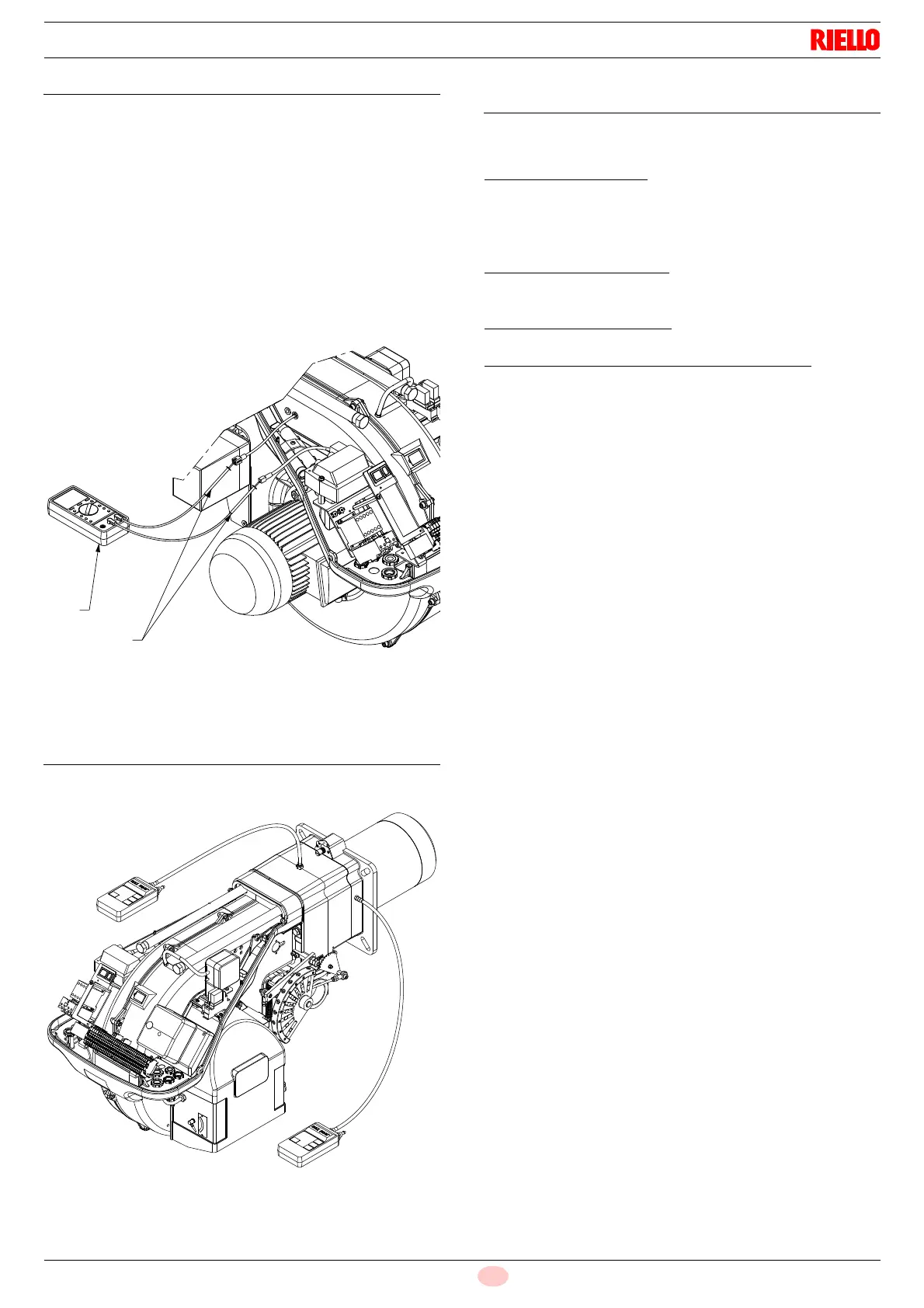

Fig. 35
D8696
+
_
+
_
Fig. 36
Presión aire
Presión gas
D8697
