Instalación
Fijación del quemador a la caldera

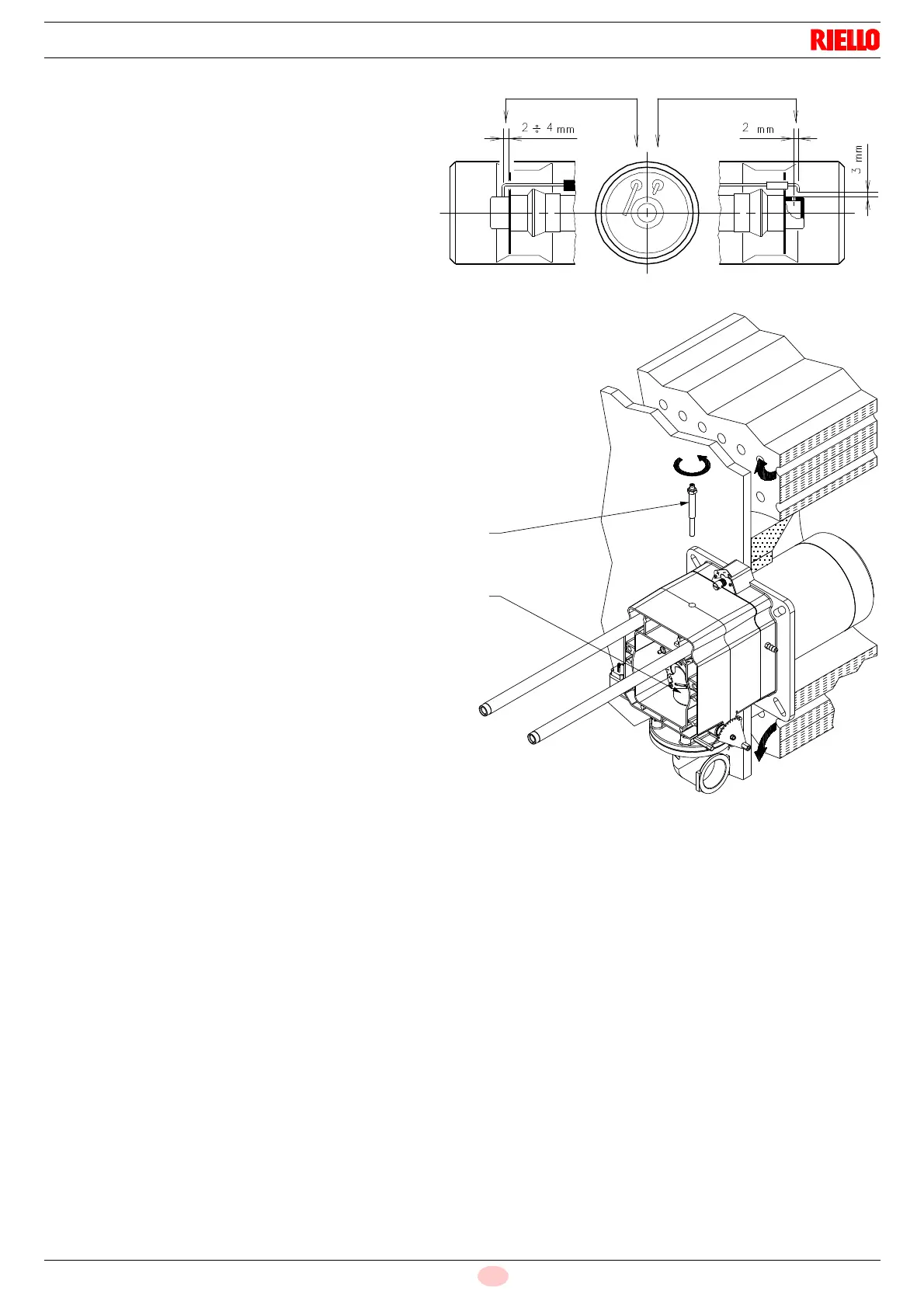

Antes de fijar el quemador a la caldera, controlar desde la
apertura del tubo llama, si la sonda y el electrodo están
correctamente colocados como en la Fig. 12.
Si en el control anterior, la posición de la sonda o del elec-
trodo no era la correcta, sacar el tornillo 1)(Fig. 13), extraer
la parte interior 2)(Fig. 13) del cabezal y proceder a su cali-
bración.
No hacer girar la sonda, sino dejarla como en la Fig. 12; ya
que si se sitúa demasiado cerca del electrodo de encen-
dido podría dañar el amplificador de la caja de control.
Luego separar el cabezal de combustión del resto del que-
mador, Fig. 11.
Para lograr esto proceder de la siguiente manera:
- aflojar los 4 tornillos 3) y sacar la tapa 1);
- desenganchar la articulación 7) del sector
graduado 8);
- desenroscar los tornillos 2) de las dos guías 5);
- Desenroscar los dos tornillos 4) y desplazar el quema-
dor por las guías 5) unos 100 mm;
- Desconectar los cables de la sonda y del electrodo y a
continuación extraer por completo el quemador de las
guías.
Una vez realizada esta eventual operación, fijar la brida
11)(Fig. 11) a la placa de la caldera, intercalando la protec-
ción aislante 9)(Fig. 11) suministrada.
Utilizar los 4 tornillos suministrados, con un par de torsión
de 35 ÷ 40 Nm, después de proteger la rosca con produc-
tos antigripado.
La junta quemador-caldera debe ser hermética. después
del arranque (véase Cap. 5.3) controlar que no haya esca-
pes de humos hacia el ambiente exterior.
1
2
Sonda Electrodo
Fig. 13
D613
Fig. 12
D8689
4
