Installazione

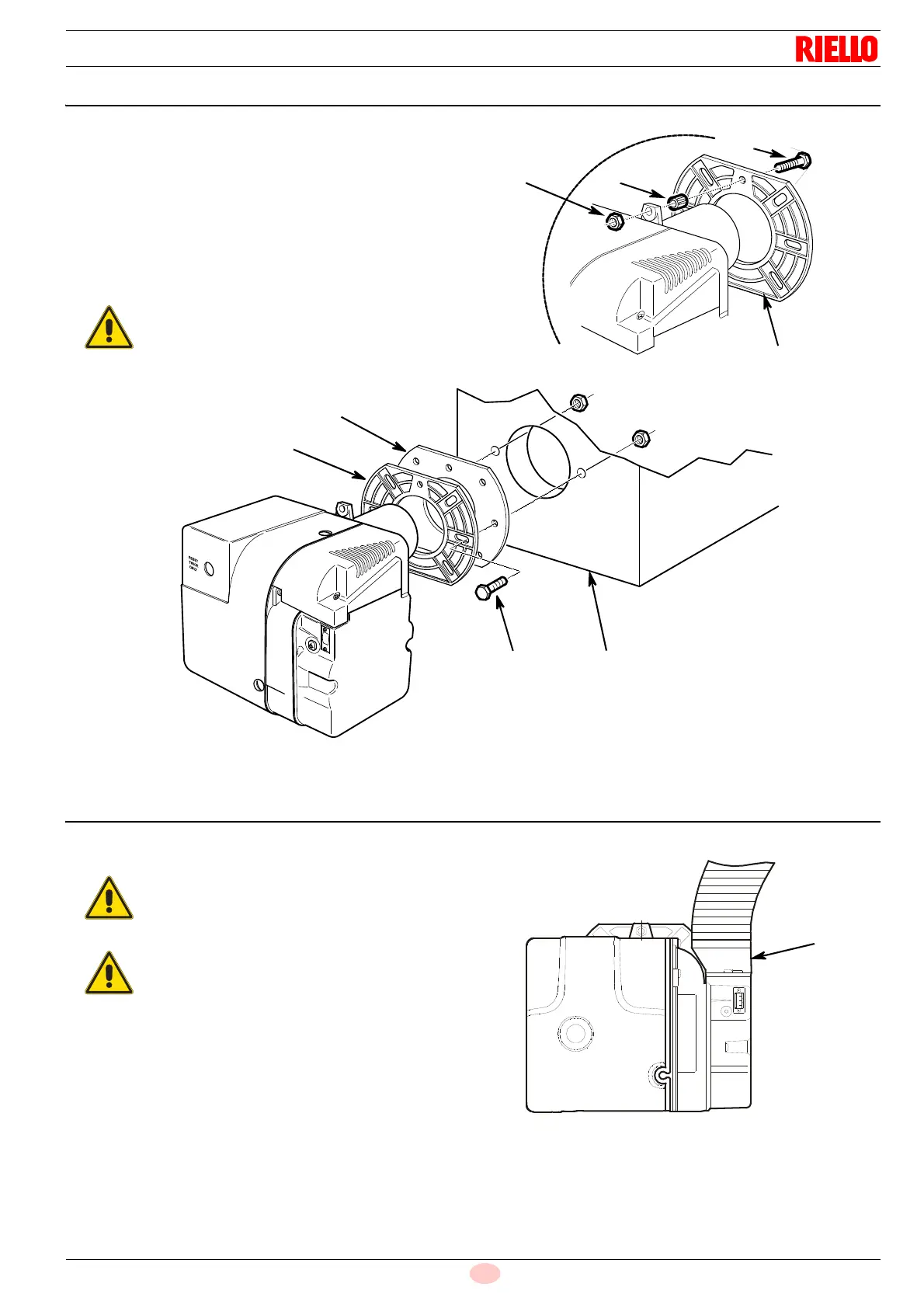

5.6 Fissaggio alla caldaia
 Fissare il perno 6) e il dado 7) sulla flangia 1) come indicato
in Fig. 5.
 Fissare la flangia 1) all'applicazione 4) utilizzando i dadi 3)
forniti a corredo e interponendo lo schermo isolante 5) come
indicato in Fig. 6.
 Inserire la testa di combustione del bruciatore attraverso la
flangia e spingere per garantire il completo inserimento.
Con il collare del bruciatore completamente inserito nella
flangia, l'O-ring garantirà una tenuta ermetica.
 Fissare il dado di fissaggio 8)(Fig. 6) sul perno 6).
5.7 Montaggio del bruciatore
Applicazione BF
In caso di applicazione BF (Fig. 7), l’alimentazione dell’aria av-
viene attraverso un tubo flessibile connesso alla presa d’aria A).
ATTENZIONE
La tenuta bruciatore-caldaia deve essere er-
metica.
Fig. 5
1
8
7
6
Fig. 6
3
1
5
4
CAUTELA
La temperatura dell'aria aspirata non deve su-
perare 70 °C.
ATTENZIONE
Per una corretta applicazione BF, il bruciatore
deve essere installato su una appropriata caldaia
BF.
A
Fig. 7
