Messa in funzione, taratura e funzionamento del bruciatore
6.5 Regolazione serranda aria
La serranda aria è regolata in fabbrica.
Questa regolazione è puramente indicativa. Tuttavia, ogni instal-
lazione ha le proprie condizioni di funzionamento: portata ugello,
pressione positiva o negativa in camera di combustione, neces-
sità di eccesso d’aria, ecc.
Tutte queste condizioni possono richiedere diverse regolazioni
della serranda aria.

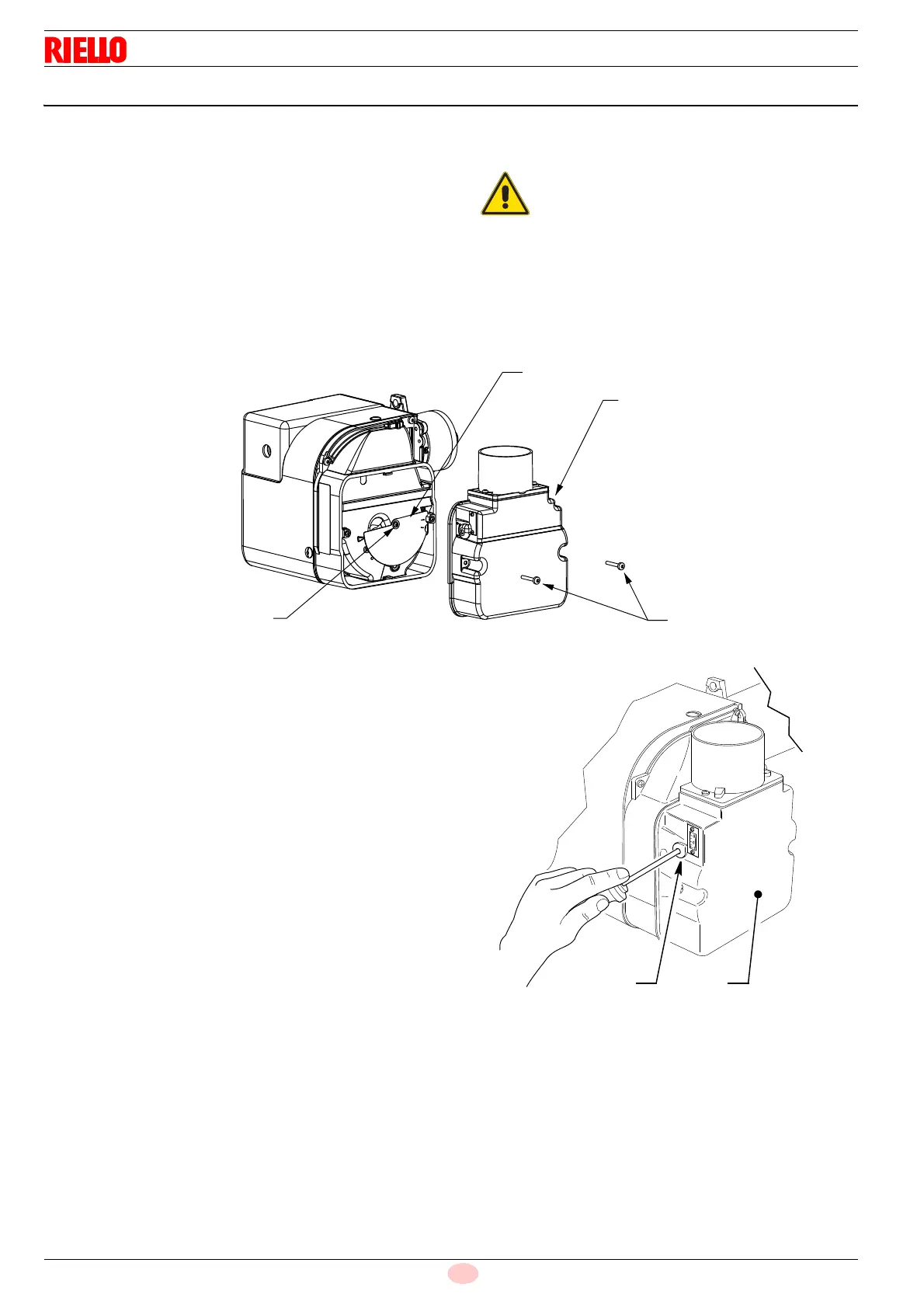

6.5.1 Serranda aria principale (solo per il modello
RDB2.2R BG1 BLU 21)
Per regolare le posizioni della serranda aria, procedere come se-
gue:
 togliere la serranda secondaria B) allentando la vite 1);
 allentare la vite 2) e ruotare la serranda principale A) nella
posizione richiesta;
 riavvitare la vite 2) e reinstallare la serranda secondaria B).
6.5.2 Serranda aria secondaria
Lo scopo della serranda B)(Fig. 15) è di ottimizzare l’aria in in-
gresso.
L’ottimizzazione è possibile agendo sulla vite 3)(Fig. 15).
ATTENZIONE
La regolazione dell’aria viene effettuata da due
serrande indipendenti (Fig. 14).
B
1
2
A
Fig. 14
20093890
B3
E9172
Fig. 15
