8 MSO2000A/DS2000A 快速指南
前面板总览

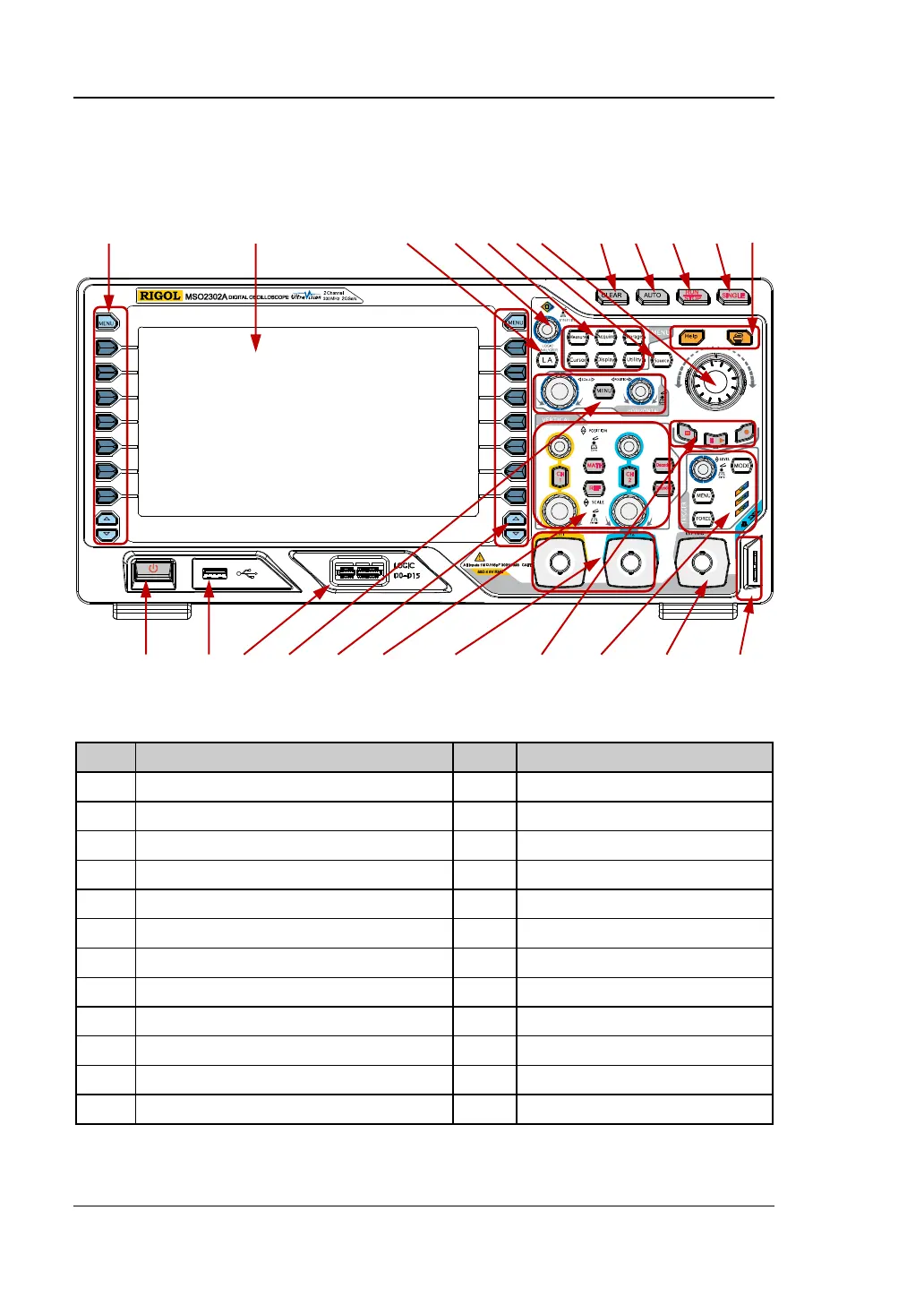

图 10 前面板总览
表 1 前面板总览
编号
说明
编号
说明
1
测量菜单软键
13
电源键
2
LCD
14
USB HOST 接口
3
逻辑分析仪控制键
[1]
15
数字通道输入接口
[1]
4
多功能旋钮
16
水平控制区
5
功能菜单键
17
功能菜单软键
6
信号源
[2]
18
垂直控制区
7
导航旋钮
19
模拟通道输入区
8
全部清除键
20
波形录制/回放控制键
9
波形自动显示
21
触发控制区
10
运行/停止控制键
22
外触发输入端
11
单次触发控制键
23
探头补偿器输出端/接地端
12
内置帮助/打印键
——
——
注
[1]
：仅适用于 MSO2000A 和 MSO2000A-S 型号的混合信号数字示波器。
注
[2]
：仅适用于 MSO2000A-S 型号的数字示波器。
3 4 5 6 7 8 9 10 11 12
1 2
(1) (2)
13 14 15 16 17 18 19 20 21 22 23
