12 MSO2000A/DS2000A 快速指南

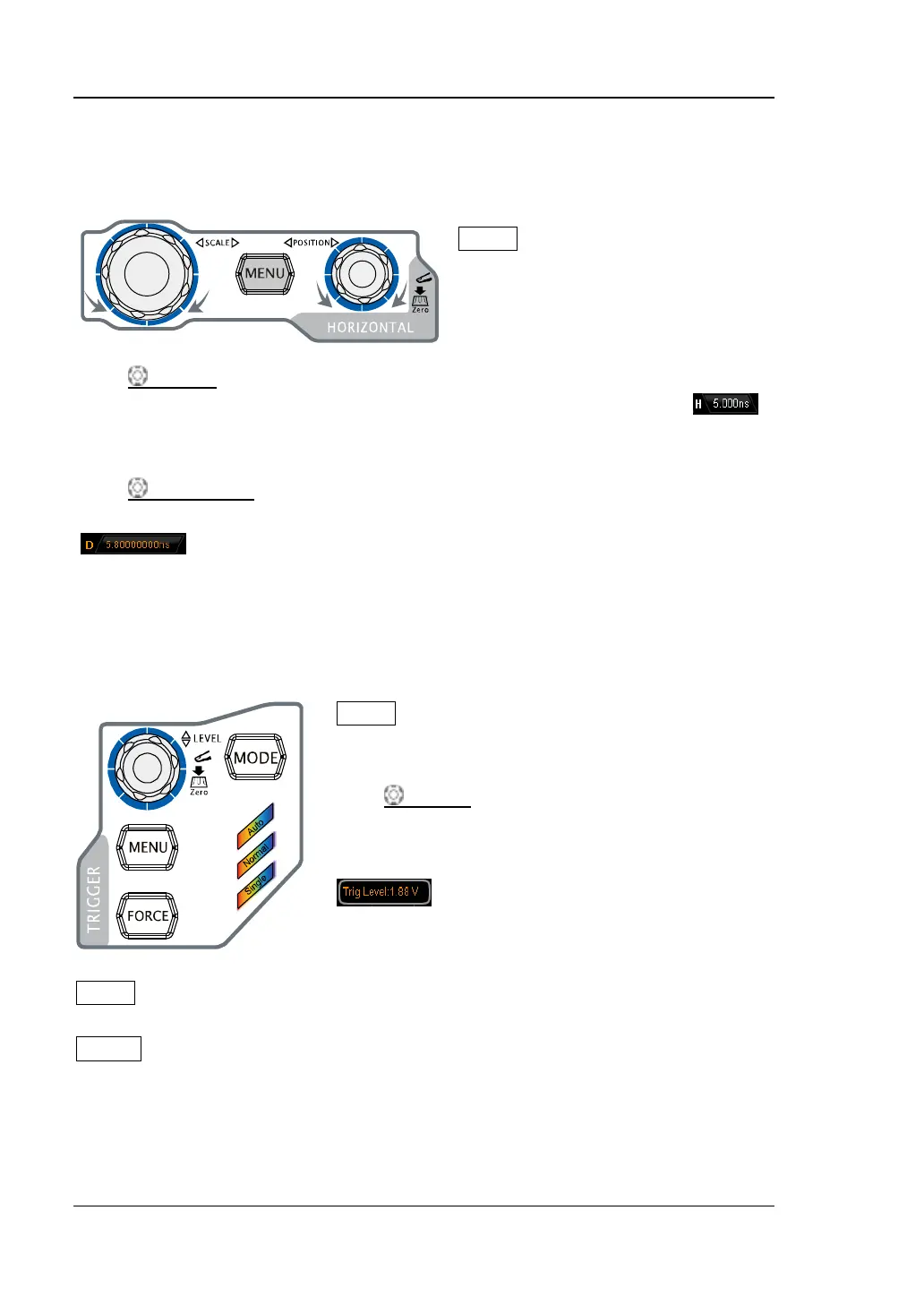

水平控制
MENU：按下该键打开水平控制菜单。
可开关延迟扫描功能，切换不同的时
基模式，切换档位的微调或粗调，以
及修改水平参考设置。
水平 SCALE：修改水平时基。顺时针转动减小时基，逆时针转动增大时基。修
改过程中，所有通道的波形被扩展或压缩显示，同时屏幕上方的时基信息（如 ）
实时变化。按下该旋钮可快速切换至延迟扫描状态。
水平 POSITION：修改水平位移。转动旋钮时触发点相对屏幕中心左右移动。
修改过程中，所有通道的波形左右移动，同时屏幕右上角的触发位移信息（如
）实时变化。按下该旋钮可快速复位触发位移（或延迟扫描位移）。
触发控制
MODE：按下该键切换触发方式为 Auto、Normal
或 Single，当前触发方式对应的状态背灯会变亮。
触发 LEVEL：修改触发电平。顺时针转动增大电
平，逆时针转动减小电平。修改过程中，触发电平线
上下移动，同时屏幕左下角的触发电平消息框（如
）中的值实时变化。按下该旋钮可快速将
触发电平恢复至零点。
MENU：按下该键打开触发操作菜单。本示波器提供丰富的触发类型。
FORCE：在 Normal 和 Single 触发方式下，按下该键将强制产生一个触发信号。
