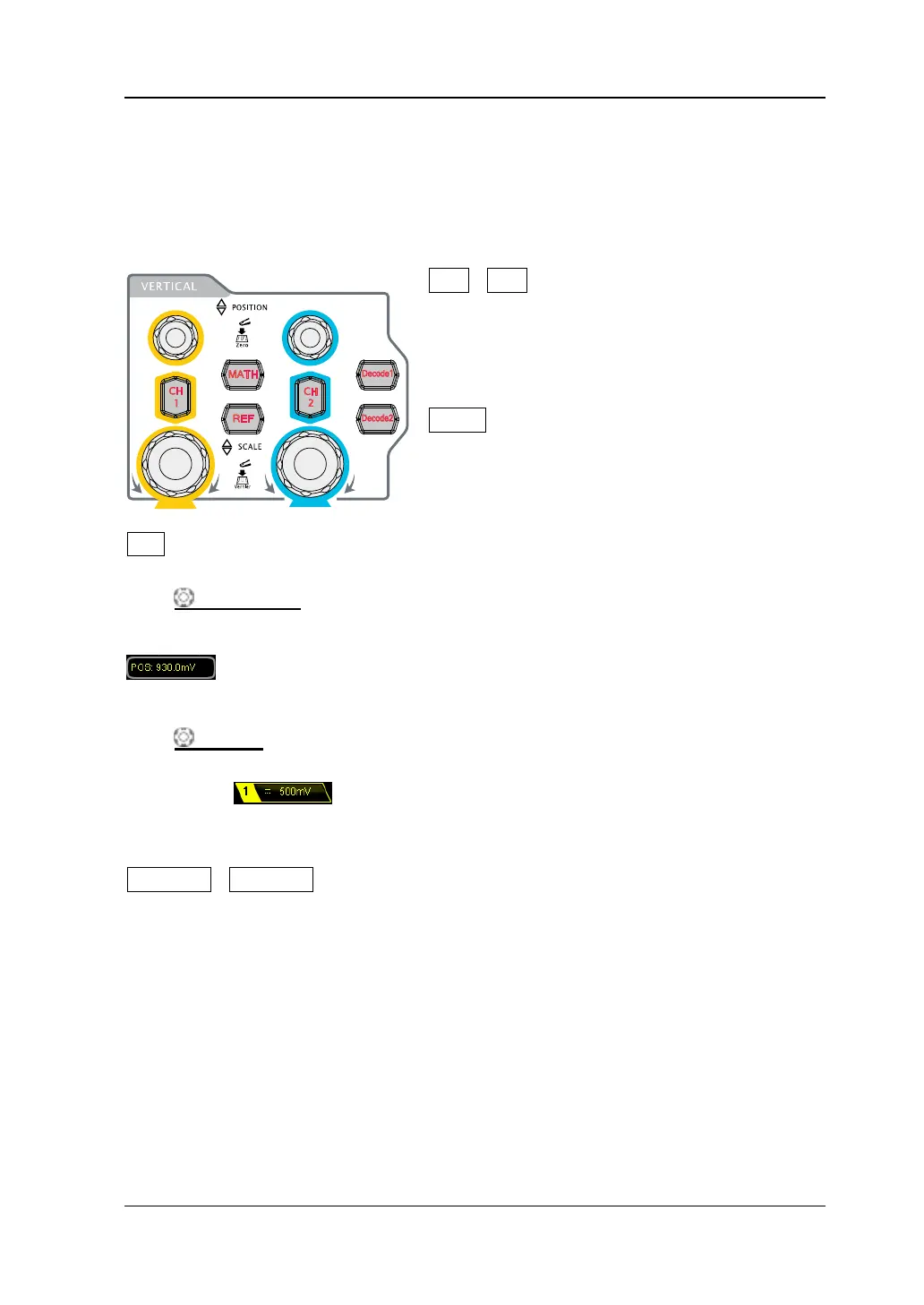

前面板功能概述
垂直控制
CH1、CH2：模拟输入通道。2 个通道标签用不
同颜色标识，并且屏幕中的波形和通道输入连接
器的颜色也与之对应。按下任一按键打开相应通
道菜单，再次按下关闭通道。
MATH：按下该键打开数学运算菜单。可进行加、
减、乘、除、FFT、逻辑、高级运算。
REF：按下该键打开参考波形功能。可将实测波形和参考波形比较。
垂直 POSITION：修改当前通道波形的垂直位移。顺时针转动增大位移，逆时针
转动减小位移。修改过程中波形会上下移动，同时屏幕左下角弹出的位移信息（如
）实时变化。按下该旋钮可快速将垂直位移归零。
垂直 SCALE：修改当前通道的垂直档位。顺时针转动减小档位，逆时针转动增大
档位。修改过程中波形显示幅度会增大或减小，实际幅度保持不变，同时屏幕下方的
档位信息（如 ）实时变化。按下该旋钮可快速切换垂直档位调节方式为“粗
调”或“微调”。
Decode1、Decode2：解码功能按键。按下相应的按键打开解码功能菜单。
MSO2000A/DS2000A 支持并行解码和协议解码。
