RIGOL
18 MSO2000A/DS2000A 快速指南
3. 运行状态
可能的状态包括：RUN（运行）、STOP（停止）、T’D（已触发）、WAIT（等待）
和 AUTO（自动）。
4. 水平时基
表示屏幕水平轴上每格所代表的时间长度。
使用水平 SCALE 可以修改该参数，可设置范围为 1.000 ns 至 1.000 ks
（对于 200 MHz 带宽的示波器，该范围为 2.000 ns 至 1.000 ks；对于 100 MHz
和 70 MHz 带宽的示波器，该范围为 5.000 ns 至 1.000 ks）。
5. 采样率/存储深度
显示当前示波器使用的采样率以及存储深度。
使用水平 SCALE 可以修改该参数。

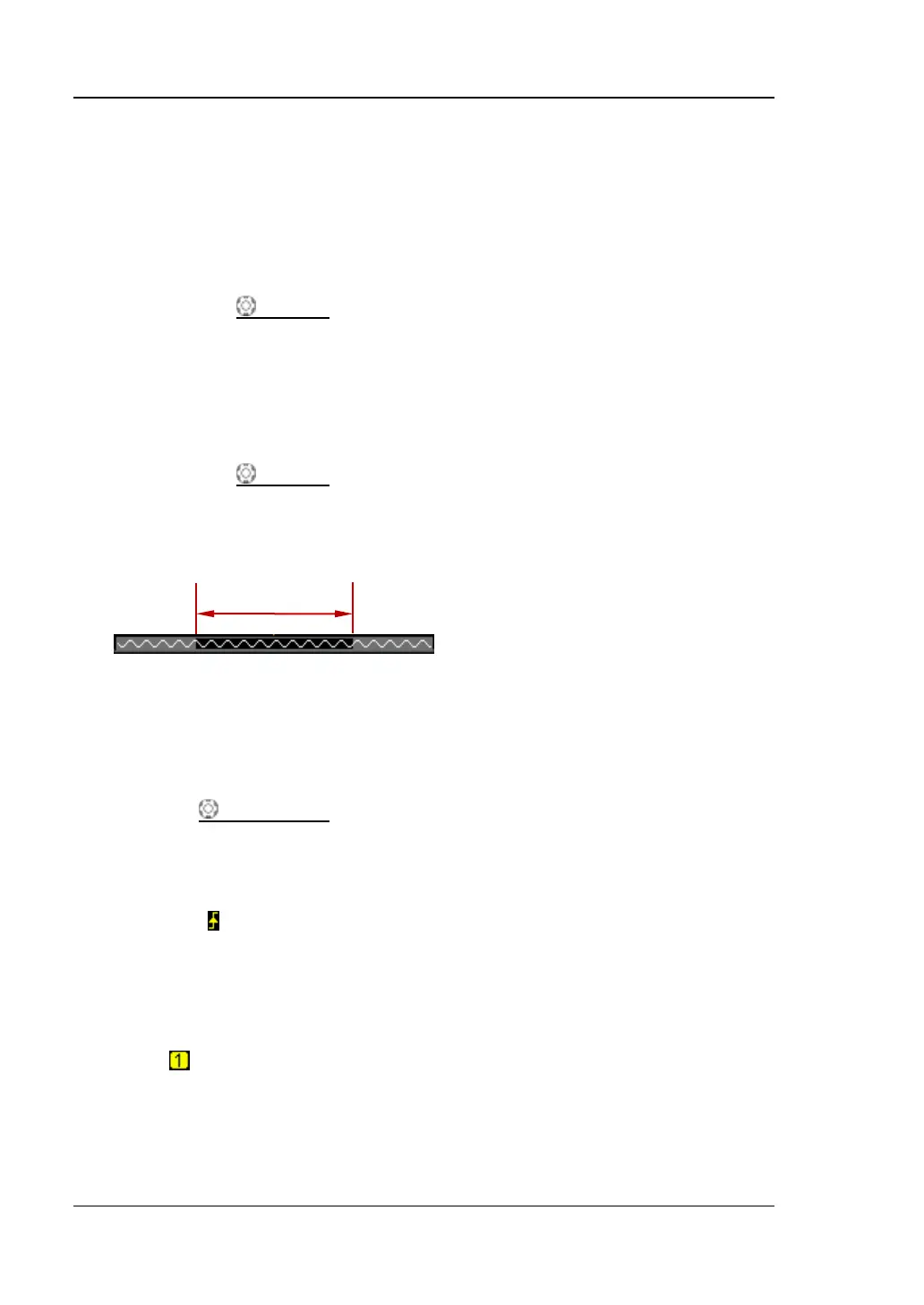

6. 波形存储器
提供当前屏幕中的波形在存储器中的位置示意图。
7. 触发位置
显示波形存储器和屏幕中波形的触发位置。
8. 水平位移
使用水平 POSITION 可以调节该参数。按下旋钮时参数自动设置为 0。
9. 触发类型
显示当前选择的触发类型及触发条件设置。选择不同触发类型时显示不同的标
识。例如， 表示在“边沿触发”的上升沿处触发。
10. 触发源
显示当前选择的触发源（CH1、CH2、EXT、EXT/5、市电或 D0-D15）。选择不同
触发源时，显示不同的标识，并改变触发参数区的颜色。
例如， 表示选择 CH1 作为触发源。注意：触发源 EXT/5 仅适用于 MSO2000A
和 MSO2000A-S 型号的示波器。
