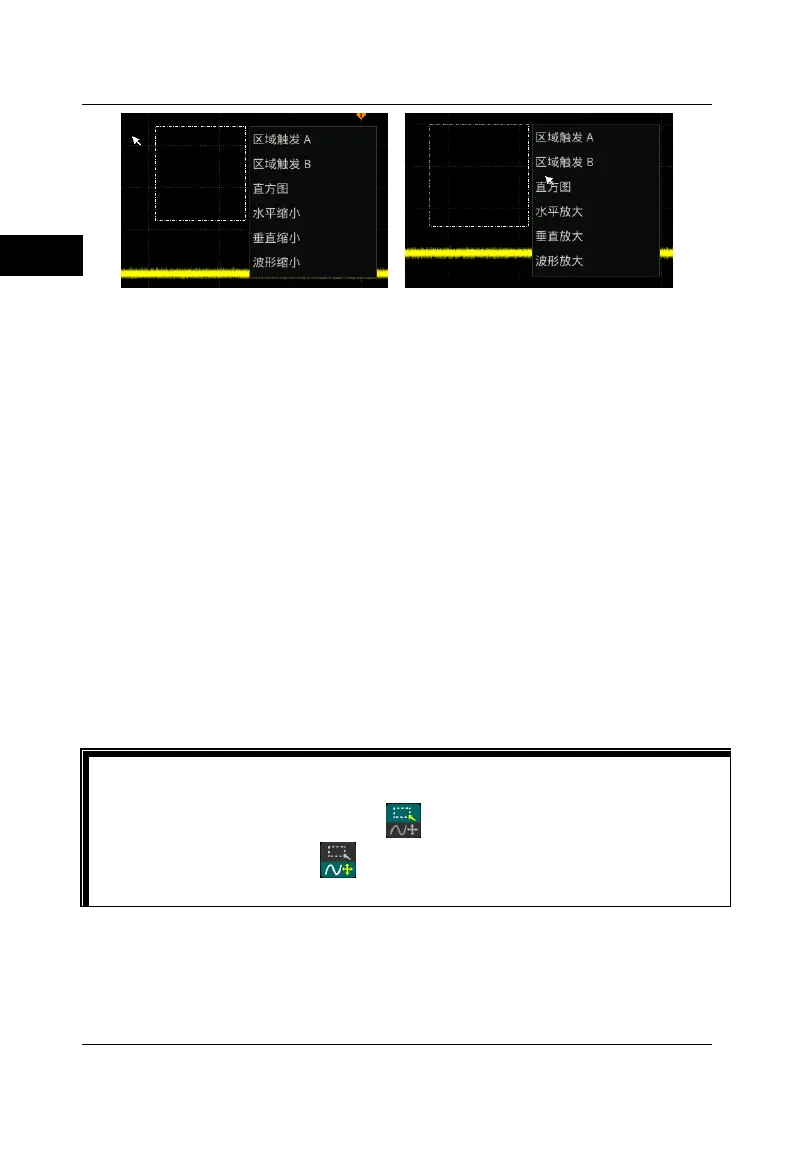

图 11 矩形绘制
⚫ 选择“区域触发 A”：
➢ 绘制区域触发 A 的区域；
➢ 打开区域触发 A；
➢ 打开“区域触发”菜单。
⚫ 选择“区域触发 B”：
➢ 绘制区域触发 B 的区域；
➢ 打开区域触发 B；
➢ 打开“区域触发”菜单。
⚫ 选择“直方图”：
➢ 绘制直方图的范围；
➢ 打开“直方图”菜单。
⚫ 选择“水平放大”：水平方向扩展波形；选择“水平缩小”：水平方向压缩
波形。
⚫ 选择“垂直放大”：垂直方向扩展波形；选择“垂直缩小”：垂直方向压缩
波形。
⚫ 选择“波形放大”：水平方向和垂直方向同时扩展波形；选择“波形缩小”：
水平方向和垂直方向同时压缩波形。
注意：
通过示波器外接屏幕上显示的菜单及屏幕上可使能的图标均可以使用 Web
Control 功能控制，但 Web Control 不支持如下操作：
⚫ 双击鼠标左键，停止波形的录制、播放和停止自校正。
提示
点击“矩形绘制”图标，可在矩形绘制和操作波形两个模式之间进行切换。
点击“矩形绘制”图标，若图标显示 ，则表示打开矩形绘制模式；点击“矩
形绘制”图标，若图标显示 ，则表示打开操作波形模式，本示波器默认打
开操作波形模式。
