4 MSO2000A/DS2000A 快速指南
开机检查
当示波器处于通电状态时，按前面板左下角的电源键 即可启动示波器。开机过
程中示波器执行一系列自检，您可以听到继电器切换的声音。自检结束后出现开机画
面。仪器出厂时我们为用户提供了选件的试用版本，剩余时间约为 2000 分钟。如果
您的仪器当前安装了试用版本的选件，屏幕将弹出“当前选件”对话框，您可以查看
当前安装的选件类型、选件名称、选件版本和剩余时间。
连接探头
RIGOL 为 DS2000A 提供无源探头，为 MSO2000A 提供无源探头和逻辑探头。探头
的具体型号请参考《MSO2000A&DS2000A 系列数据手册》。有关探头的详细技术信息
请参考相应的探头用户手册。
连接无源探头：
1. 将探头的 BNC 端连接至示波器前面板的模拟通道输入端。
2. 将探头接地鳄鱼夹或接地弹簧连接至电路接地端，然后将探针连接至待测电路测
试点。

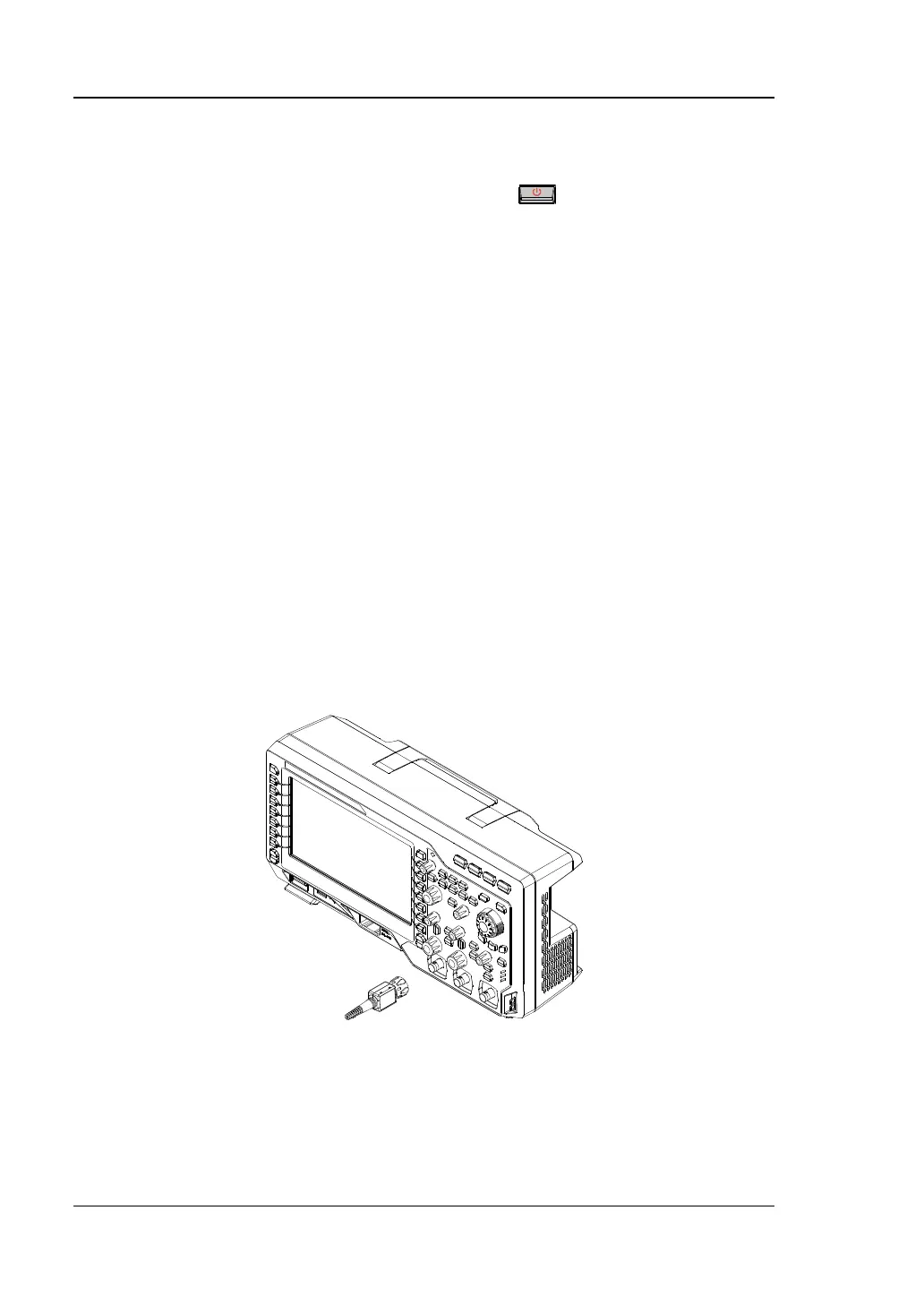

图 5 连接无源探头
连接无源探头后，您需要在测量前进行探头功能检查和探头补偿调节，具体步骤请参
考本手册中“功能检查”和“探头补偿”一节介绍的内容。
