MSO2000A/DS2000A 快速指南 17
用户界面
MSO2000A/DS2000A 系列数字示波器提供 8.0 英寸 WVGA（800*480）160,000 色 TFT
LCD。值得一提的是，14 格超宽的屏幕可让您观察到更“长”时间的波形。

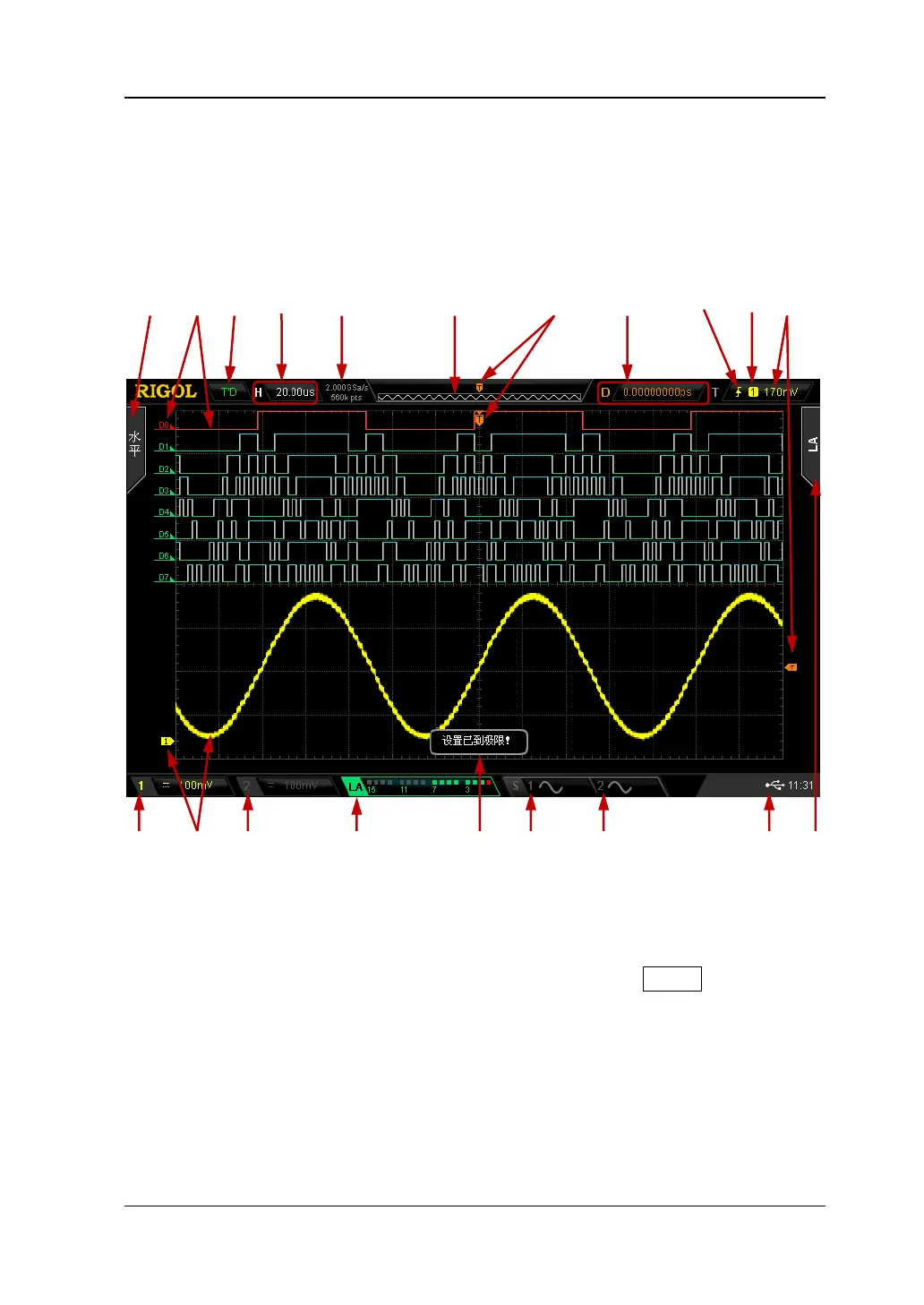

图 12 用户界面
1. 自动测量选项
提供 16 种水平（HORIZONTAL）和 13 种垂直（VERTICAL）测量参数。按下屏
幕左侧的测量菜单软键即可打开相应的测量项，连续按下 MENU 键，可切换水
平和垂直测量参数。
2. 数字通道标记/波形
数字波形的逻辑高电平显示为蓝色，逻辑低电平显示为绿色（与通道标记颜色一
致）， 边沿呈白色。当前选中的数字通道标记和波形均显示为红色。注意：该功
能仅适用于 MSO2000A 和 MSO2000A-S 型号的示波器。
12 13 14 15 16 17 18 19 20
19
1 2 3 4 5 6 7 8 9 10 11
