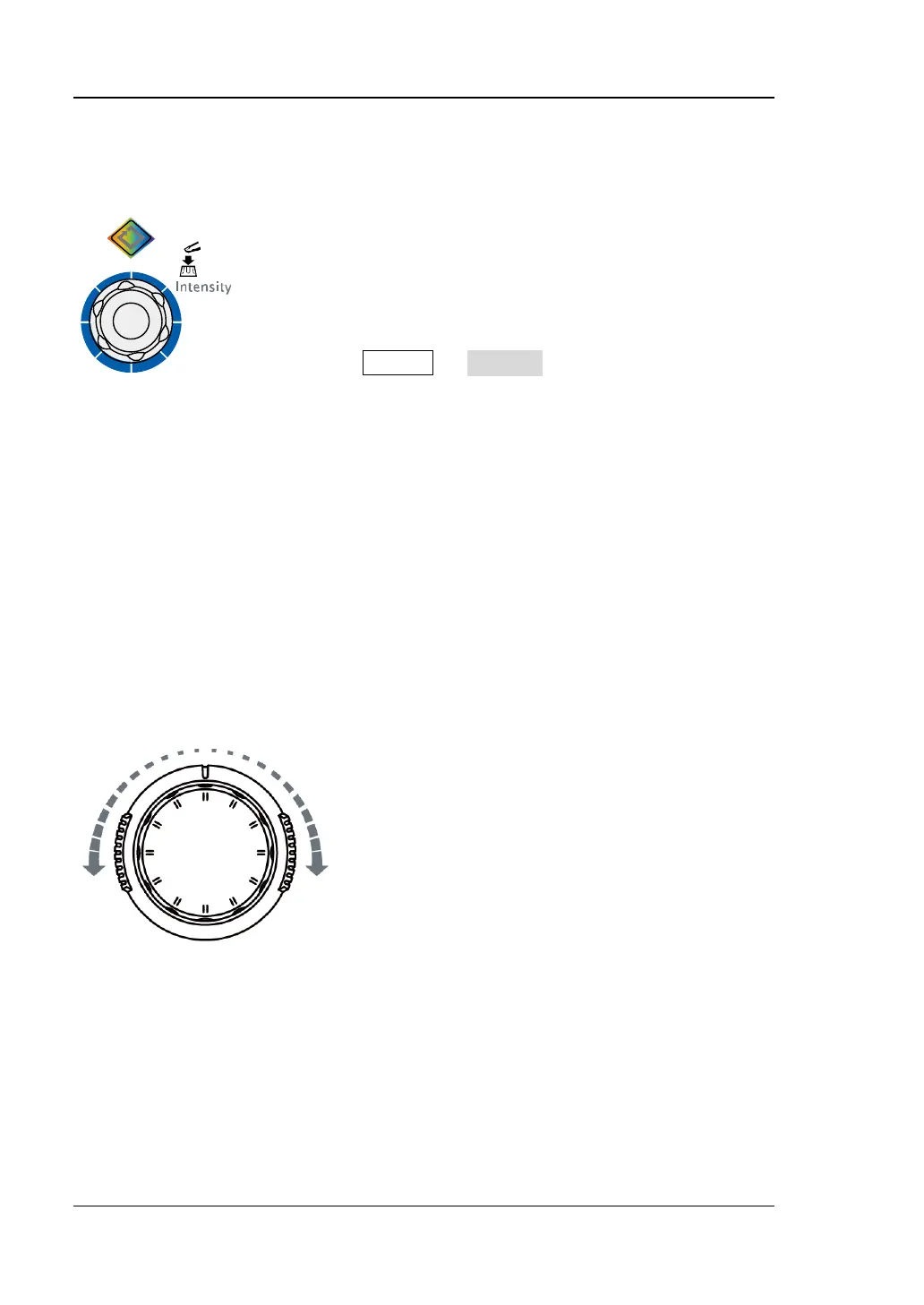

多功能旋钮
调节波形亮度：
非菜单操作时（菜单隐藏），转动该旋钮可调整波形显示的
亮度。亮度可调节范围为 0%至 100%。顺时针转动增大
波形亮度，逆时针转动减小波形亮度。按下旋钮将波形亮
度恢复至 50%。
也可按 Display  波形亮度，使用该旋钮调节波形亮
度。
多功能：（操作时，背灯变亮）
菜单操作时，按下某个菜单软键后，转动该旋钮可选择该菜单下的子菜单，然后按下
旋钮可选中当前选择的子菜单。该旋钮还可以用于修改参数、输入文件名等。此外，
对于 MSO2000A-S 型号的示波器，当前操作界面为信号源时，按下对应的菜单键后，
按下该旋钮，将弹出数字键盘，使用该旋钮可以直接输入所需要的参数值及其单位。
导航旋钮
对于某些可设置范围较大的数值参数，
该旋钮提供了快速调节/定位的功能。顺
时针（逆时针）旋转增大（减小）数值；
内层旋钮可微调，外层旋钮可粗调。
例如，在回放波形时，使用该旋钮可以
快速定位需要回放的波形帧（“当前帧”
菜单）。类似的菜单还有：触发释抑、脉
宽设置、斜率时间等。
