Rinnai RU98i - Instructions Dinstallation du Cvent

CVent de Rinnai 70
Instructions d’installation
Procédures d’installation de ventilation d’évacuation
• Après vous être assuré que les chaue-eau sont montés de façon sûre et
espacés de 20,5” (52 cm), installez l’adaptateur de chaue-eau sur le haut
de chacun d’eux.
• La venlaon d’évacuaon est prévue pour une montée de 3°. Quand les
chaue-eau sont montés avec un écartement de 20,5" la hauteur
augmente de 1" (25 mm) par chaue-eau. Un tuyau d’extension de 4" de
diamètre est fourni dans le kit, il doit être coupé à la bonne longueur pout
tenir compte de la montée d’un appareil à l’autre. Après cee coupe, vous
devez toujours ébavurer et biseauter l’extrémité de la pièce de venlaon
de façon à ce que les joints d’étanchéité ne soient pas endommagés et que
le fonconnement du système de venlaon n’en soit pas aecté.
• Installez les coudes avec capuchon de neoyage manuel sur le tuyau
d’extension de diamètre 4". Ne coupez pas ou ne modiez pas le coude. Le
capuchon pour neoyage doit rester accessible pour de l’inspecon
périodique et un accès de service quand c’est nécessaire.
• Une fois que les composants pour air de combuson et évacuaon sont
bien en place, serrez bien l’adaptateur CVent de chaue-eau avec clapet
an-retour et piège à condensats sur le haut du chaue-eau, avec une vis
autotaraudeuse.

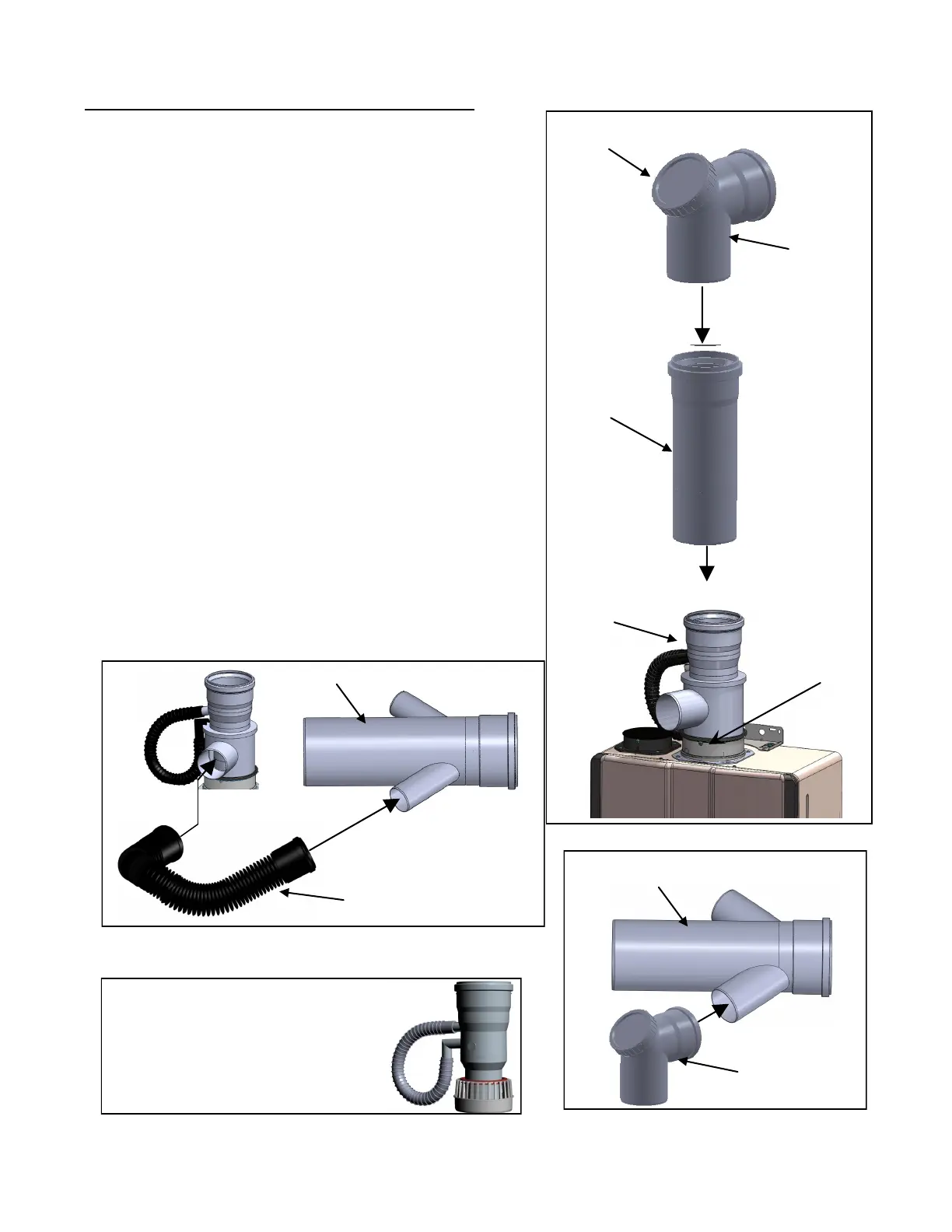

Coude
Capuchon pour nettoyage manuel
Extension 4”
Collecteur d’air de combustion
Connecteur flexible
Coude
Collecteur d’évacuation
Vis de fixation
Adaptateur de
chauffe-eau
La même procédure peut être utilisée quand
vous substituez l’adaptateur pour air de la
pièce, avec l’unique exception qu’il n’y a pas
de connecteur flexible ni de collecteur d’air
de combustion à brancher pour l’installation
d’un C199i dans des applications commer-
ciales à ventilation commune.
