128 Manuel de Série KBP
Emplacement des contrôleurs
Longueurs et calibres de câble
Le contrôleur doit être hors de portée des pets
enfants.
Évitez les endroits où le contrôleur peut devenir chaud
(près d’un four ou d’un radiateur).
Évitez les endroits directement exposés au
rayonnement solaire. L’acheur numérique peut être
dicile à lire en plein soleil.
Évitez les endroits où le contrôleur de température
peut être éclaboussé par des liquides.
Ne l’installez pas dans des endroits où il peut être
déréglé par le public.
Le câble pour le contrôleur de température doit être
du type à deux âmes non polarisé avec un calibre 22
AWG au moins. La longueur maximale de câble entre
chaque contrôleur et le chaue-eau dépend du nom-
bre total de contrôleurs acfs reliés au chaue-eau.
Nombre de contrôleurs câblés Longueur max.
de câble pour
chaque
MC-195T seul 85 pieds (25 m)
MC-195T, MC91-2 164 pieds (50 m)
MC-195T, MC91-2, MC91-2 164 pieds (50 m)
MC-195T, MC91-2, MC91-2, MC-91-2 164 pieds (50 m)
Coupez l’alimentaon électrique. N’essayez pas de
connecter de contrôleur(s) de température en restant sous
tension. Bien qu’un contrôleur soit un appareil en basse
tension, il y a de la tension 120 V près de sa connexion dans
le chaue-eau.
Ne branchez surtout pas le contrôleur de température sur
les bornes de 120 V prévues pour les électrovannes
oponnelles de drainage.
AVERTISSEMENT
Conguraons
Un maximum de 4 contrôleurs de température peut être
installé pour un chaue-eau ou un groupe de chaue-eau.
Les contrôleurs ne peuvent être câblés qu’en parallèle.
MARCHE ne doit pas les câbler en série.
Ces 4 contrôleurs de température peuvent être constués
d’un seul MC-195T et de pas plus de trois MC-91-2.
Un MC-91-1 ne doit pas être installé sur un chaue-eau
ayant déjà un contrôleur MC-91-2 de connecté.

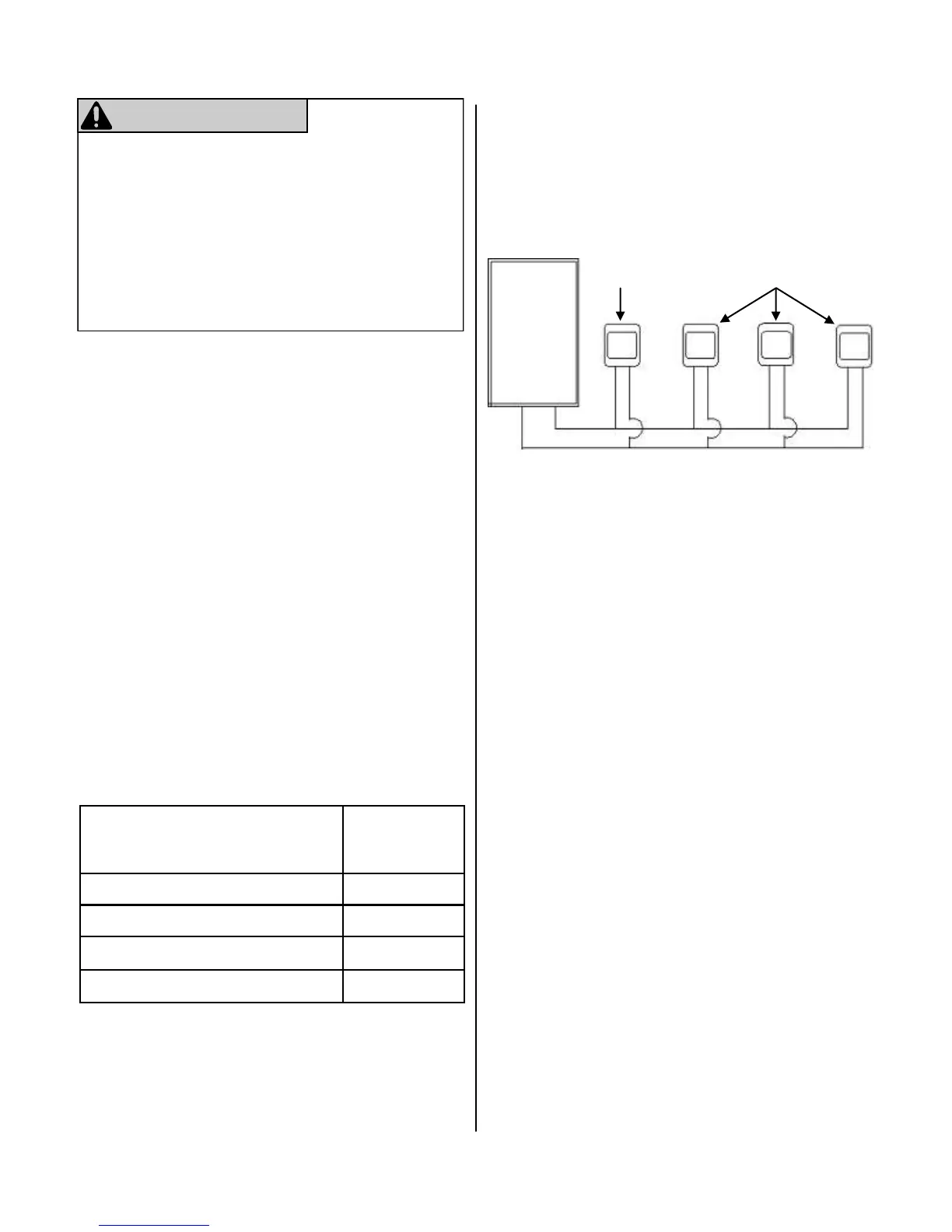

Câbler les contrôleurs en parallèle
Maximum 4 Controllers
Rinnai
Water
Heater
Maximum de trois MC-91-2
MC-195T
Chaue-
eau
Rinnai
