27
PROX
(Uscita
antiavvicinamento
/ antischiuma)
Connettere questi morsetti ad un ingresso di zona per gestire una segnalazione dal
circuito di antiavvicinamento della sirena.
NOTA:
E’ anche possibile collegare questi morsetti in serie ai morsetti di manomissione
(TAMPER).
TRBL (Uscita di
anomalia)
L’uscita di anomalia “TRBL” si attiva in funzione della configurazione del banco di
microinterruttori BANCO 2 MIC1.
C+/- Usato come comando di attivazione della sirena. Il funzionamento di questo morsetto
dipende dalla predisposizione del MIC3 del banco di microinterruttori 1.
STB (Ingresso
lampeggiatore)
Con il morsetto al negativo il lampeggiante è in allarme.
Con il negativo rimosso il lampeggiante è a riposo
Mor settiera
destra
Descrizione
Speaker
Usato per collegare l’altoparlante interno della sirena (8Ω,30W).
BUS Green /
Yellow
Non usato per la configurazione Stand Alone.
AUX RED/ COM
BLACK
Morsetti di ingresso alimentazione in corrente continua Vcc.
La corrente massima richiesta da questi morsetti è 200mA.
Nella configurazione BUS connettere questi morsetti seguendo i codici colore
riportati sulle rispettive morsettiere Sirena e Centrale ProSYS/LightSYS.
LED
Questo morsetto viene usato per comandare il LED2. Questo LED si attiva quando
viene portato sul morsetto un negativo (COM).
LAMP (Ingresso
lampada logo)
Collegare il morsetto LAMP al negativo COM (0v) per attivare la lampada opzionale
che illuminerà il coperchio esterno della sirena .
Nella modalità BUS il morsetto LAMP segue il funzionamento programmato in centrale.
Nota: Il collegamento di un negativo COM (0v) al morsetto LAMP attiverà sempre la
lampada escludendo il controllo dal BUS della centrale.
PROXRTN FEED+ PS - TRBL
C
- +
TAMPER
STB
BUS
GRNYEL
COM
BLK
SPEAKERLAMP LED
AUX
RED
BUS

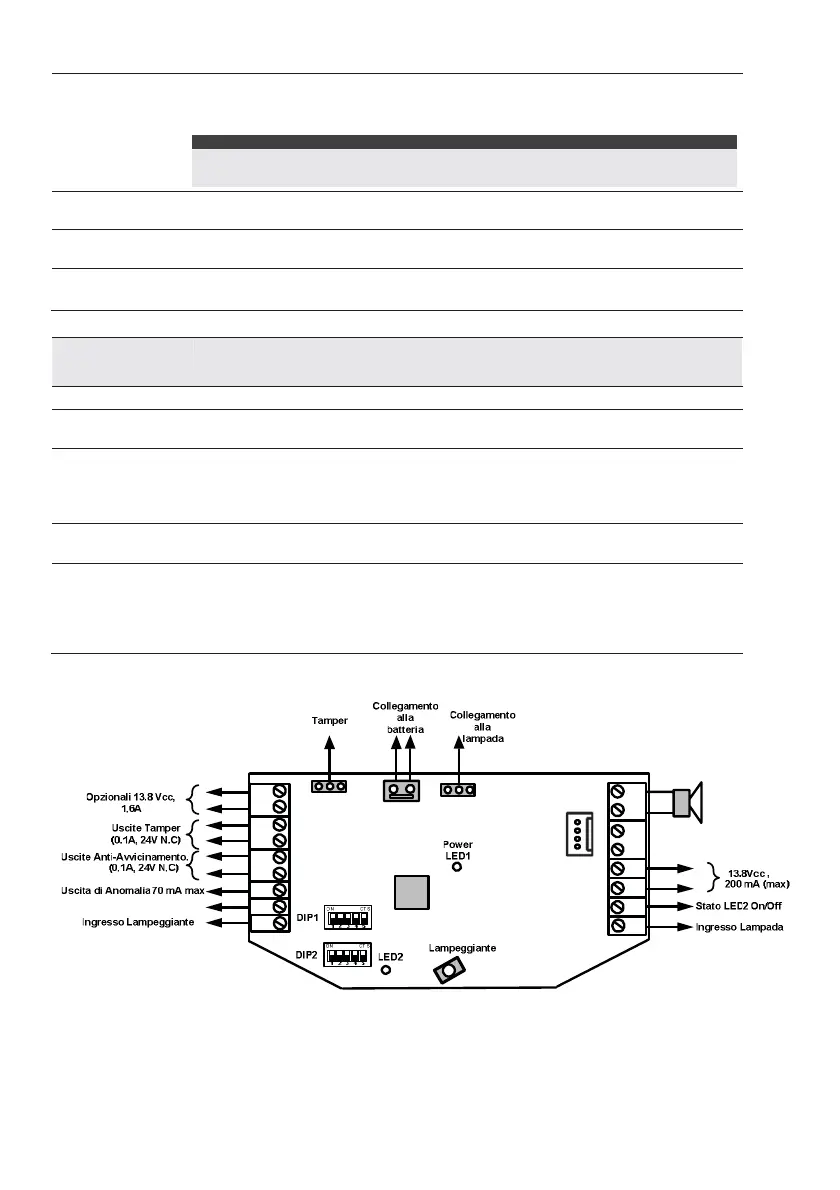

Figura 1 – Configurazione STAND ALONE
Modalità BUS
La tabella che segue spiega le connessioni che vanno effettuate nella procedura di cablaggio della sirena:
