28
Mor settiera
sinistra
Descrizione
PS +/-
Usare questi morsetti per collegare un alimentatore esterno da 13.8Vcc, 1.6A alla
sirena.
NOTA:
La corrente massima che la sirena può richiedere a questi morsetti è 1.6A rispetto ai soli 200 mA
richiesti tramite i morsetto “AUX RED” e “COM BLK”.
Quando un alimentatore è connesso a questi morsetti, non va collegata alcuna
alimentazione ai morsetti “AUX RED” e “COM BLK”.
Mor settiera
destra
Descrizione
Speaker
Usato per collegare l’altoparlante interno della sirena (8Ω,30W).
BUS YEL/ BUS
GRN
Connettere questi morsetti solo nella configurazione BUS seguendo i codici colore
riportati sulle rispettive morsettiere Sirena e Centrale ProSYS.
LED2
CON F IG
1234
ON
DIP2
5
CTS
1234
ON
DIP1
5
CTS
PROXRTN FEED+ PS - TRBL
C
- +
TAMPER
STB
BUS
GRNYEL
COM
BLK
SPEAKERLAMP LED
AUX
RED
Tam per
BUS
Power
LED1
Collegamento
alla
batteria
Collegamento
alla
lam pada
Altoparlante
interno
Collegamento
al bus del
sistema
ProSYS
Lam peggiante

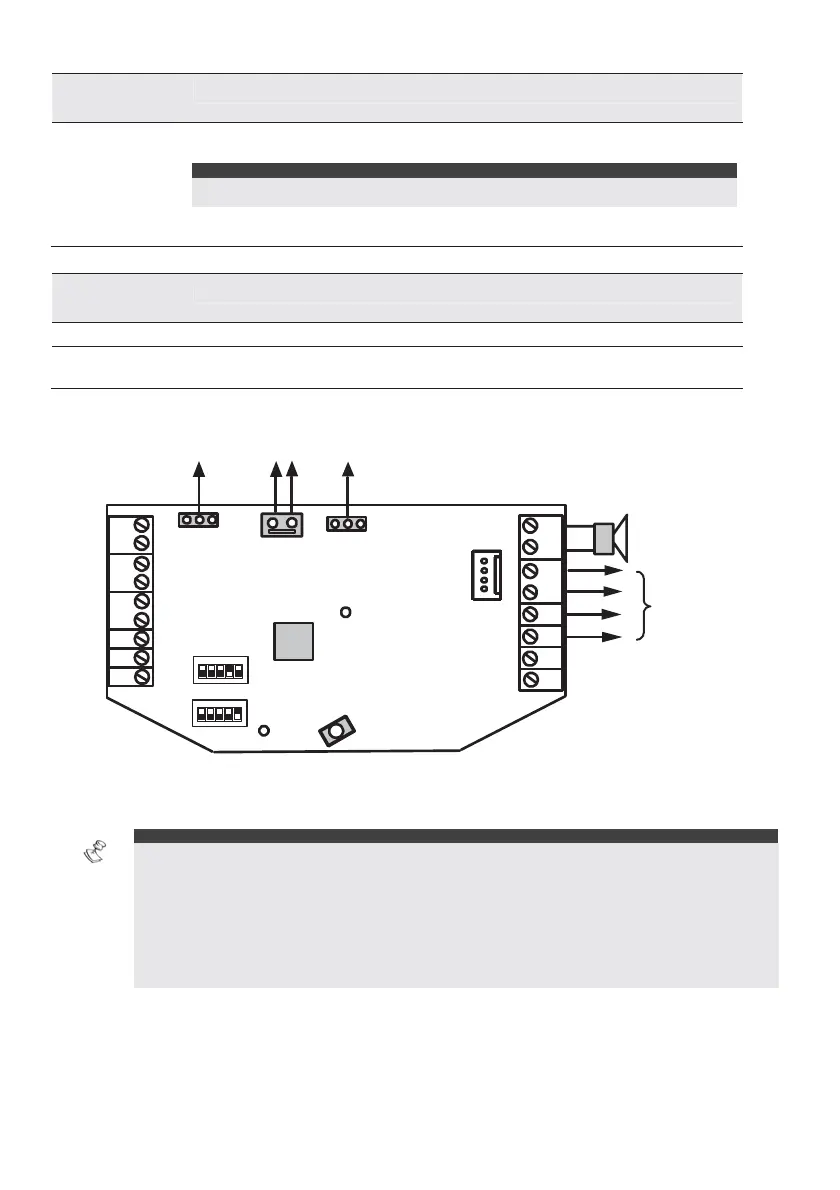

Figura 2 – Configurazione BUS
Note per entrambe le configurazioni, BUS e Stand Alone:
1. La sirena non si attiverà se la batteria non è connessa o se non è presente l’alimentazione ai morsetti di
ingresso alimentazione.
2. Dopo aver alimentato la sirena, questa non si attiverà per un periodo di 20 secondi (sia l’altoparlante che il
lampeggiante) al fine di evitare attivazioni accidentali durante l’installazione.
3. Dopo aver alimentato la sirena, l’ingresso di comando (C+/-) causerà l’attivazione della sirena solo se questo
ingresso è stato a riposo (tensioni applicate) per almeno 10 secondi.
4. Le uscite PROX (anti-avvicinamento) e TRBL (Anomalia) non sono usate nella modalità di configurazione
BUS. Tutte le informazioni in questo caso saranno trasmesse via bus alla centrale ProSYS.
5. Per proteggere la batteria dalla scarica completa, la sirena la scollega automaticamente quando la tensione di
alimentazione scende al di sotto dei 10.5 Vcc.
