Rittal VX25 - Page 34

34 Trennschalterhaube VX25 und Nebentürverriegelung Montageanleitung/Isolator door cover VX25 and adjacent door latch assembly instructions/
Notice de montage capot de disjoncteur VX25 et verrouillage de porte secondaire
7
6
8
5
M
A
= 3 + 1 Nm M
A
= 3 + 1 Nm
9.2
9.1
M
A
= 3 + 1 Nm
4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation
mm

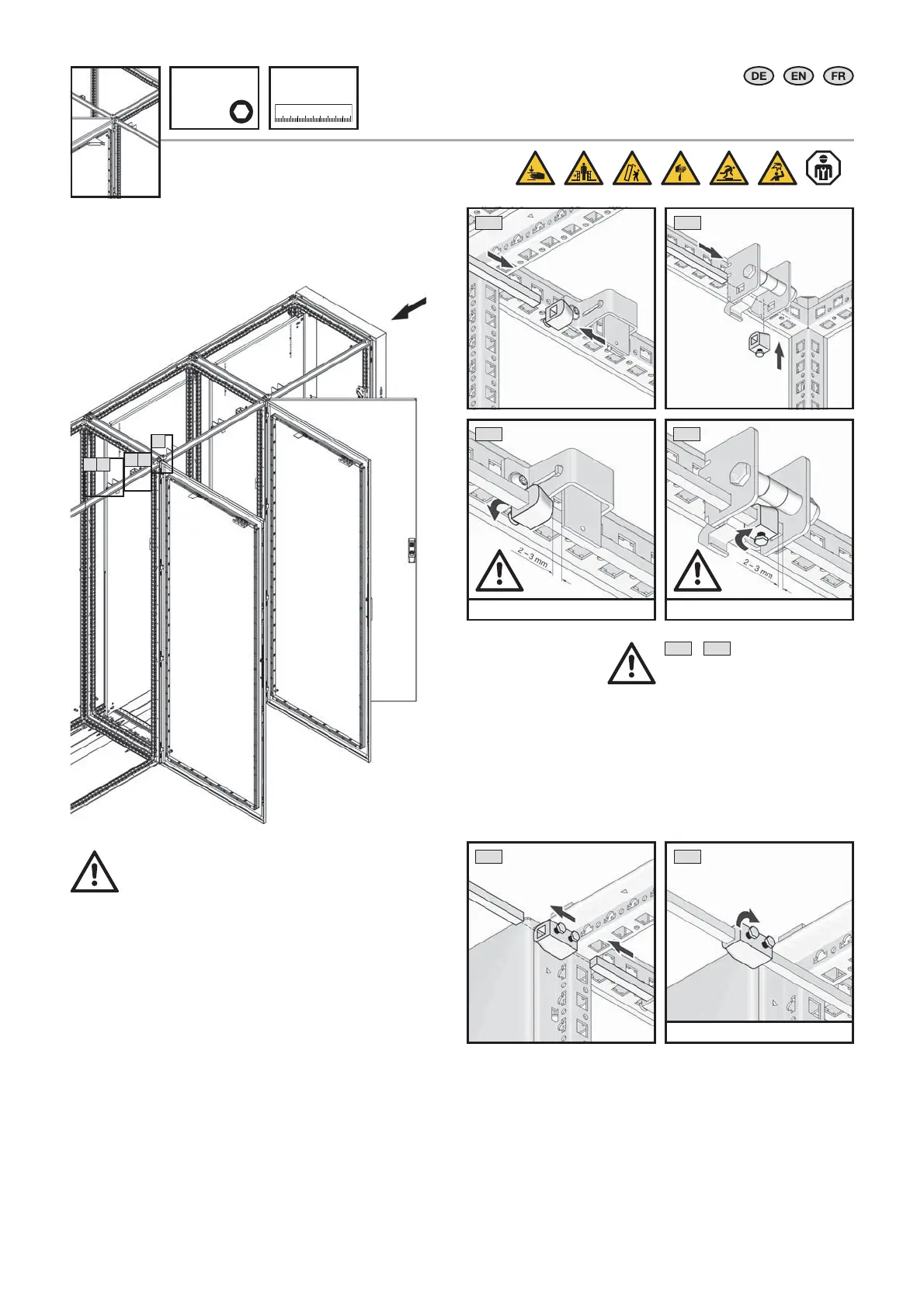

4.11 Anreihung bei eintüriger Schrankkombination
4.11 Baying with single-door enclosure combination
4.11 Juxtaposition avec combinaison d’armoires à une porte
4911.000
4912.000
Bei Türanschlagwechsel sind die Bemaßungs-
richtungen entsprechend umzudrehen.
When swapping the door hinge to the opposite side,
the dimensions should be reversed accordingly.
En cas de changement d’ouverture de la porte,
les cotes doivent être inversées en conséquence.
7
/
8
Abstand 2 – 3 mm bei
geö neter Haupttür einstellen.
Set a spacing of 2 – 3 mm with
the main door open.
Régler un espace de 2 à 3 mm
lorsque la porte principale est
ouverte.
6 8
5 7
9
SW8
