Bedienung des Parallelanschlages (Abb.20)
Der Anschlag ist bis auf die Aluschiene komplett zusammengebaut und soll einfach auf die
Führungsstange geschoben werden.
Alu-Anschlaglineal (1) ist stufenlos in der Tiefe einstellbar, so dass es bis zum Spaltkeilende
zurückgezogen
werden kann.
Das Anschlaglineal kann auch für Winkelschnitte schmaler Werkstücke umgelegt werden, so dass
eine niedere Führungsäche zur Verfügung steht. Einstellen der Schnittbreite : Rändelknopf (3)
lösen und Klemmhebel (2) nach oben ziehen und durch seitliches verschieben grobe Schnittbreite
einstellen. Feinjustierung erfolgt durch Lösen der Klemmung (2) und Festdrehen der Rändelschraube
(3) und Justieren mittels Mikrometer-Rändelknopf (4). Nach der Justierung wieder Rändelknopf (3)
festdrehen, und Klemmhebel (2) nach unten drücken.

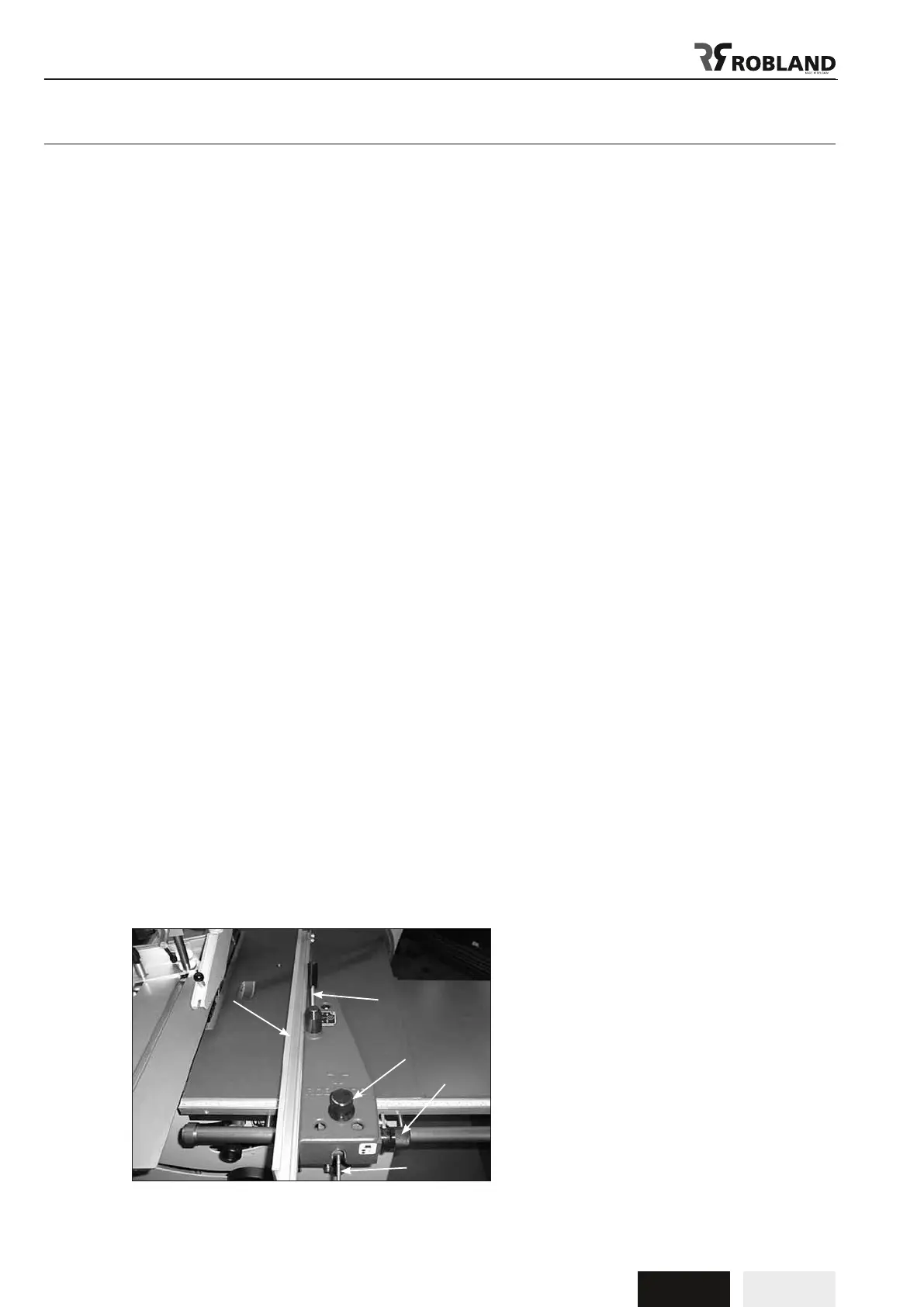

Abb.20
1
5
3
4
2
